公开(公告)日2014.09.24
IPC分类号C02F9/02
摘要
本实用新型涉及一种环境保护污水净化前序装置，包括本体，所述本体的上端设有下料斗，所述下料斗的中部设有挡板，下料斗的下端设有搅拌室，所述搅拌室中部安装有卧式搅拌杆，所述卧式搅拌杆的左端安装有带轮，卧式搅拌杆上设有若干个搅拌叶，搅拌室的下端设有分离室，搅拌室与分离室之间设有调节隔板，所述分离室的上端设有过滤筛网，分离室的下端设有渗透膜，所述渗透膜与过滤筛网之间设有排污口，所述排污口上设有调节开关。本实用新型能够有效地过滤并去除污水中的大的杂质和微小的杂质，实现污水的分离功能，能有效协调提高后续污水净化装置，提高工作效率，且结构简单，操作方便，经济实用。
权利要求书

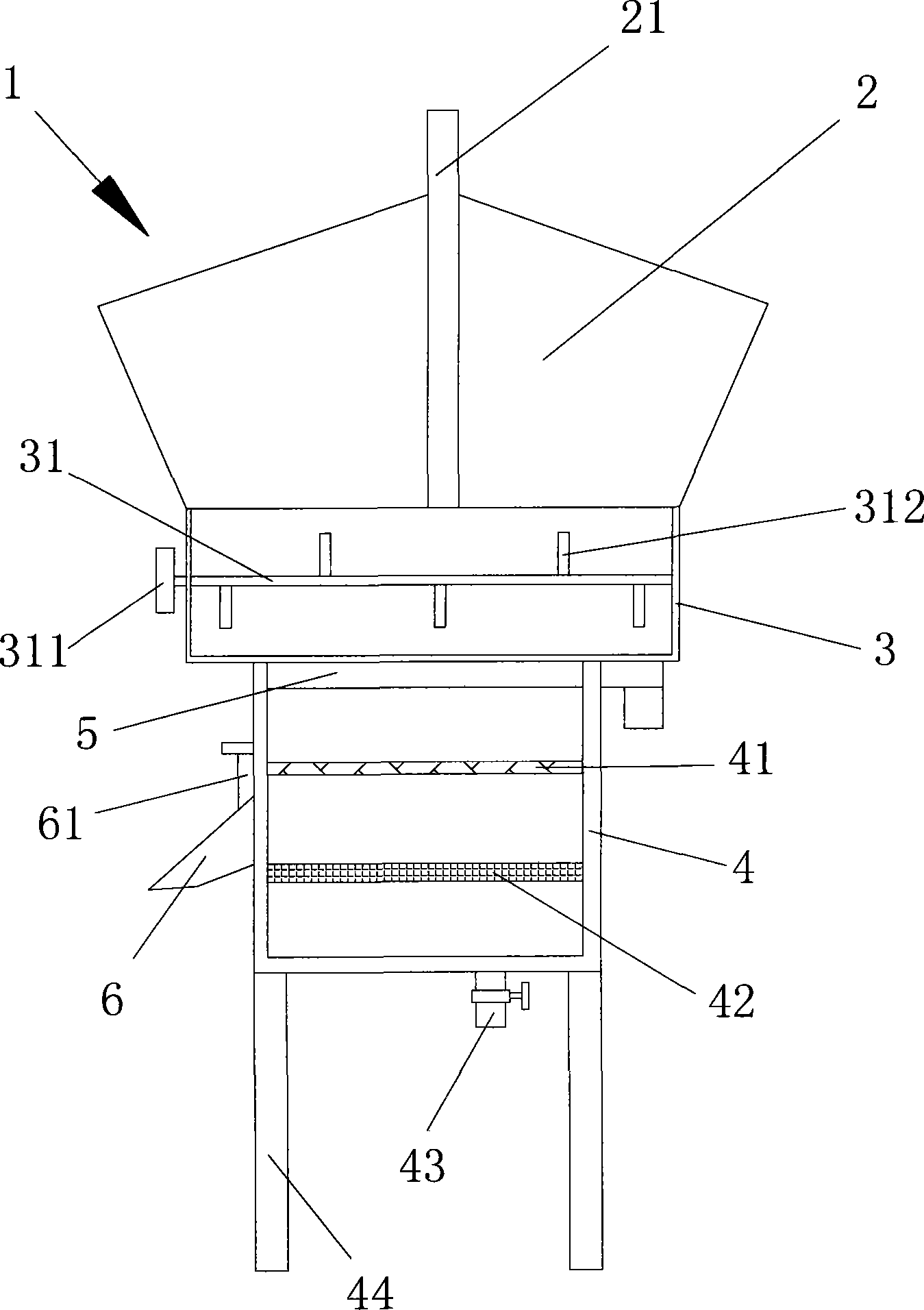

1.一种环境保护污水净化前序装置，其特征在于，包括本体(1)，所 述本体(1)的上端设有下料斗(2)，所述下料斗(2)的中部设有挡板(21)， 下料斗(2)的下端设有搅拌室(3)，所述搅拌室(3)中部安装有卧式搅 拌杆(31)，搅拌室(3)的下端设有分离室(4)，搅拌室(3)与分离室(4) 之间设有调节隔板(5)，所述分离室(4)的上端设有过滤筛网(41)，分 离室(4)的下端设有渗透膜(42)，所述渗透膜(42)与过滤筛网(41) 之间设有排污口(6)。
2.根据权利要求1所述的一种环境保护污水净化前序装置，其特征在 于，所述卧式搅拌杆(31)的左端安装有带轮(311)，卧式搅拌杆(31) 上设有若干个搅拌叶(312)。
3.根据权利要求1所述的一种环境保护污水净化前序装置，其特征在 于，所述排污口(6)上设有调节开关(61)，所述分离室(4)的下端设有 闸阀(43)和支腿(44)。
4.根据权利要求3所述的一种环境保护污水净化前序装置，其特征在 于，所述支腿(44)有四个，且均匀分布在分离室(4)的下端。
说明书
一种环境保护污水净化前序装置
技术领域
本实用新型涉及环保技术领域，尤其涉及一种环境保护污水净化前序 装置。
背景技术
水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重 破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注 的问题。工业生产中，经常会产生一些污水，这些污水中不仅含有大的颗 粒，还含有各种微小的粒子，如果这些污水不经处理直接排放，必然会给 环境造成严重的影响和危害，因此，有必要提供一种污水净化处理前序装 置。但是现有的污水净化处理前序装置结构复杂，污水分离效果差，制造 费用高。
实用新型内容
本实用新型为了克服现有技术中的不足，提供了一种环境保护污水净 化前序装置。
本实用新型是通过以下技术方案实现：
一种环境保护污水净化前序装置，包括本体，所述本体的上端设有下 料斗，所述下料斗的中部设有挡板，下料斗的下端设有搅拌室，所述搅拌 室中部安装有卧式搅拌杆，搅拌室的下端设有分离室，搅拌室与分离室之 间设有调节隔板，所述分离室的上端设有过滤筛网，分离室的下端设有渗 透膜，所述渗透膜与过滤筛网之间设有排污口。
作为本实用新型的优选技术方案，所述卧式搅拌杆的左端安装有带轮， 卧式搅拌杆上设有若干个搅拌叶。
作为本实用新型的优选技术方案，所述排污口上设有调节开关，所述 分离室的下端设有闸阀和支腿。
作为本实用新型的优选技术方案，所述支腿有四个，且均匀分布在分 离室的下端。
与现有的技术相比，本实用新型的有益效果是：本实用新型能够有效 地过滤并去除污水中的大的杂质和微小的杂质，实现污水的分离功能，能 有效协调提高后续污水净化装置，提高工作效率，且结构简单，操作方便， 经济实用。
