申请日2013.10.18
公开(公告)日2014.05.28
IPC分类号C02F1/32; H05B41/02
摘要

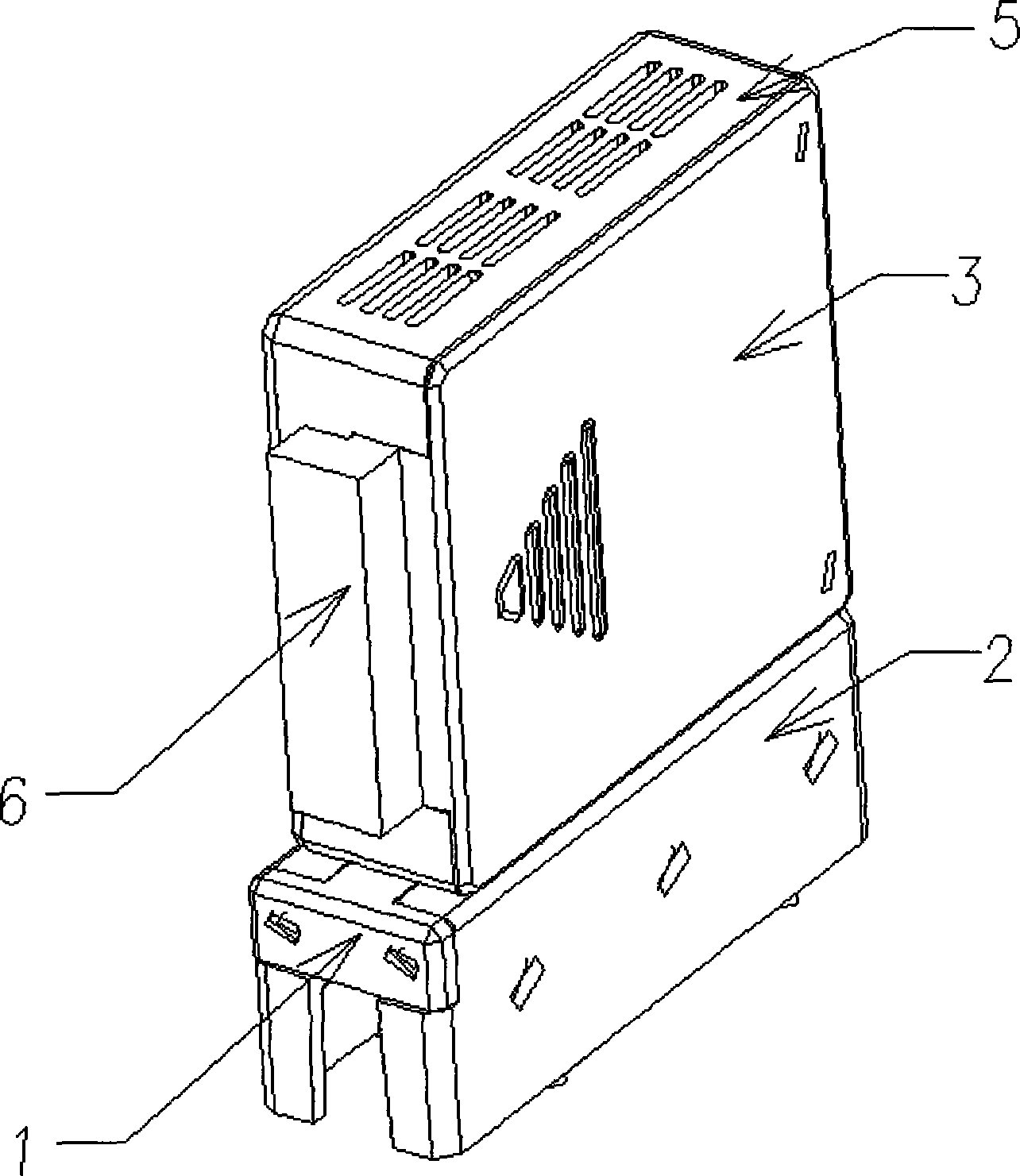

本实用新型公开了一种水处理紫外灯用镇流器，其包括线路板、接线端子、底座、挡板、上盖、下盖，所述线路板竖直插接于底座顶面的盲槽，所述盲槽开口端螺纹连接有挡板，所述挡板与线路板接触并限制线路板滑动，所述线路板的一面设有上盖，另一面设有下盖，上盖和下盖盖合后形成的空腔将线路板容置其中，所述线路板与挡板同侧插接有接线端子，所述接线端子伸出上盖和下盖形成的空腔外，上述结构的本实用新型安装以及拆卸都十分方便。
权利要求书
1.一种水处理紫外灯用镇流器，其特征在于：包括线路板、接线端子、底 座、挡板、上盖、下盖，所述线路板竖直插接于底座顶面的盲槽，所述盲槽开 口端螺纹连接有挡板，所述挡板与线路板接触并限制线路板滑动，所述线路板 的一面设有上盖，另一面设有下盖，上盖和下盖盖合后形成的空腔将线路板容 置其中，所述线路板与挡板同侧插接有接线端子，所述接线端子伸出上盖和下 盖形成的空腔外。
2.根据权利要求1所述的水处理紫外灯用镇流器，其特征在于：所述底座 在盲槽两侧的一个侧面设有插杆，另一个侧面设有相对应的插孔。
3.根据权利要求1所述的水处理紫外灯用镇流器，其特征在于：所述底座 在盲槽两侧的一个侧面设有卡扣，另一个侧面设有卡槽。
4.根据权利要求1所述的水处理紫外灯用镇流器，其特征在于：所述盲槽 的底面宽度大于顶面宽度。
5.根据权利要求1所述的水处理紫外灯用镇流器，其特征在于：所述上盖 和下盖为一体成型。
6.根据权利要求1所述的水处理紫外灯用镇流器，其特征在于：所述上盖 和下盖的表面设有散热孔。
7.根据权利要求1所述的水处理紫外灯用镇流器，其特征在于：所述盲槽 的底面设有散热孔。
8.根据权利要求1-7任意一项所述的水处理紫外灯用镇流器，其特征在于： 包括至少两个线路板，以及与线路板对应数量的接线端子、底座、挡板，一个 上盖、一个下盖，所述上盖和下盖盖合形成的空腔将所有线路板容置其中。
说明书
水处理紫外灯用镇流器
技术领域
本实用新型涉及电照明与杀菌消毒的电器技术领域，尤其涉及一种水处理 紫外灯用镇流器。
背景技术
紫外线杀菌消毒系统因其便利高效的特性已经广泛应用于污水处理，其是 利用紫外灯射出紫外线来对污水进行杀菌消毒，已达到净化污水的目的。紫外 线杀菌消毒系统需要大量紫外灯管，而紫外灯的启动和工作均需要镇流器，因 此就需要大量镇流器。但现有水处理紫外灯用镇流器一般用螺丝直接将整个镇 流器固定在机柜里面，或是先把镇流器组合好安装在塑料架子里，再把架子固 定在机柜里，这样的安装方式十分不便。并且由于镇流器属于易损品，容易发 生故障，现有的结构也同样导致在需要对镇流器拆卸维修时因拆卸不便而费时 费力。
实用新型内容
针对现有问题，本实用新型提供一种水处理紫外灯用镇流器，其结构简单、 安装以及维修都方便。
为了实现上述目的，本实用新型提供以下技术方案：
一种水处理紫外灯用镇流器，其包括线路板、接线端子、底座、挡板、上 盖、下盖，所述线路板竖直插接于底座顶面的盲槽，所述盲槽开口端螺纹连接 有挡板，所述挡板与线路板接触并限制线路板滑动，所述线路板的一面设有上 盖，另一面设有下盖，上盖和下盖盖合后形成的空腔将线路板容置其中，所述 线路板与挡板同侧插接有接线端子，所述接线端子伸出上盖和下盖形成的空腔 外。
上述的水处理紫外灯用镇流器，可以使所述底座在盲槽两侧的一个侧面设 有插杆，另一个侧面设有相对应的插孔。
上述的水处理紫外灯用镇流器，还可以使所述底座在盲槽两侧的一个侧面 设有卡扣，另一个侧面设有相对应的卡槽。
上述的水处理紫外灯用镇流器，优选地，所述盲槽的底面宽度大于顶面宽 度。
上述的水处理紫外灯用镇流器，优选地，所述上盖和下盖为一体成型。
上述的水处理紫外灯用镇流器，进一步地，所述上盖和下盖的表面设有散 热孔。
上述的水处理紫外灯用镇流器，进一步地，所述盲槽的底面设有散热孔。
上述的水处理紫外灯用镇流器，更进一步地，包括至少两个线路板，以及 与线路板对应数量的接线端子、底座、挡板，一个上盖、一个下盖，所述上盖 和下盖盖合形成的空腔将所有线路板容置其中。
由于具有上述结构，本实用新型相比现有技术具有以下优点：
1、本实用新型水处理紫外灯用镇流器，由于线路板与底座是插接方式，因 此安装十分方便。
2、本实用新型水处理紫外灯用镇流器，由于镇流器内各组件是采用简单的 可拆卸方式连接，因此维修时拆卸简单。
