申请日2013.09.30
公开(公告)日2014.04.16
IPC分类号B01D21/28; B01D21/02
摘要
本实用新型涉及一种具有气泵的污水沉淀池，包括池体和气泵，气泵设置在池体上端开口边缘位置，气泵出气口连接有第一气管，池体底面设置有第二气管，第二气管横向设置在池体底面，第二气管上表面设置有若干个出气管，第一气管出气口与第二气管进气口相连接。本实用新型的具有气泵的污水沉淀池第二气管上表面设置有若干个出气管，第一气管出气口与第二气管进气口相连接，从而可以通过池体底面出气将沉淀物中的水分分离出来，分离更加充分，节约水资源。
权利要求书

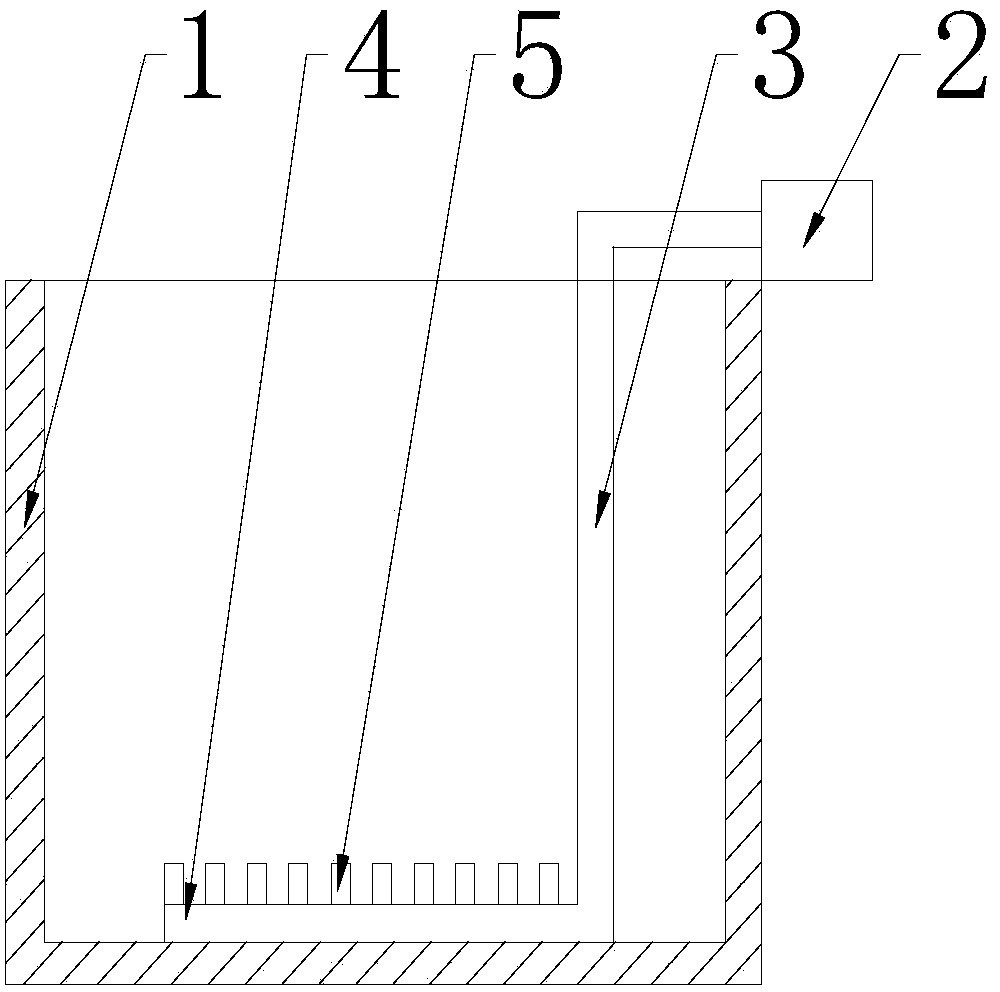

1.一种具有气泵的污水沉淀池，包括池体(1)和气泵(2)，其特征是： 所述的气泵(2)设置在池体(1)上端开口边缘位置，气泵(2)出气口连接有 第一气管(3)，所述的池体(1)底面设置有第二气管(4)，所述的第二气管(4) 横向设置在池体(1)底面，第二气管(4)上表面设置有若干个出气管(5)， 所述的第一气管(3)出气口与第二气管(4)进气口相连接。
说明书
具有气泵的污水沉淀池
技术领域
本实用新型涉及一种具有气泵的污水沉淀池。
背景技术
普通的污水沉淀池采用被动沉淀模式，沉淀的同时下端沉淀物内部依然会 存在大量的水分无法分离干净，非常浪费。
实用新型内容
本实用新型要解决的技术问题是：为解决上述存在的问题，提供一种具有 气泵的污水沉淀池，解决普通沉淀池沉淀物中依然存在大量水分的问题。
本实用新型解决其技术问题所采用的技术方案是：一种具有气泵的污水沉 淀池，包括池体和气泵，气泵设置在池体上端开口边缘位置，气泵出气口连接 有第一气管，池体底面设置有第二气管，第二气管横向设置在池体底面，第二 气管上表面设置有若干个出气管，第一气管出气口与第二气管进气口相连接。
本实用新型的有益效果是，本实用新型的具有气泵的污水沉淀池第二气管 上表面设置有若干个出气管，第一气管出气口与第二气管进气口相连接，从而 可以通过池体底面出气将沉淀物中的水分分离出来，分离更加充分，节约水资 源。
