申请日2013.10.15
公开(公告)日2014.05.14
IPC分类号C02F9/14; C02F1/66; C02F1/40; C02F1/50; C02F1/02; C02F1/44; C02F1/52
摘要
本实用新型涉及一种烟气冷凝水处理装置，所述装置中的调节池用于保证废水处理系统的正常运行;pH调节池，用于控制pH值，油水分离器，用于气浮脱油;生化好氧池，用于去除所述污水中的有机物;混凝絮凝池将难以直接沉淀的颗粒絮成大的可沉淀的颗粒;沉淀池，用于将混凝絮凝池中絮结凝聚的污染物形成沉淀并分离;过滤器，用于去除水中的悬浮物及粘胶质颗粒;换热器处理系统用于对所述冷凝水进行加热;反渗透处理系统，用于去除冷凝水中的各种离子;消毒池，用于对所述冷凝水进行消毒和脱色，以进行回用或排放。通过本实用新型所述装置对烟气冷凝水处理后的出水达标排放。
权利要求书
1.一种烟气冷凝水处理装置，包括依次连通的调节池、pH调节池、 油水分离器、生化好氧池、混凝絮凝池、沉淀池、过滤器、换热器处理系 统、反渗透处理系统和消毒池，其中：
所述调节池，用于提高对有机物负荷的缓冲能力，防止处理系统负荷 的急剧变化，以保证废水处理系统的正常运行;
所述pH调节池，用于控制pH值，将所述冷凝水调节至碱性，以减小 中和需要的化学品的用量;
所述油水分离器，用于调节水量并鼓风，以提前对所述污水充氧同时 实现污水中的油水分层，然后气浮脱油;
所述生化好氧池，用于对所述污水进行连续好氧生化，以去除所述污 水中的有机物;
所述混凝絮凝池，通过压缩双电层、吸附架桥、吸附电中和沉淀物网 捕的作用将难以直接沉淀的颗粒絮成大的可沉淀的颗粒，达到澄清水质的 目的;
所述沉淀池，用于将所述混凝絮凝池中絮结凝聚的污染物形成沉淀并 分离;
所述过滤器，用于去除水中的悬浮物及粘胶质颗粒，以降低水的浊度;
所述换热器处理系统，用于对所述冷凝水进行加热，提高所述冷凝水 的温度，提高后续反渗透效果;
所述反渗透处理系统，用于去除冷凝水中的各种离子，以达到排放要 求的同时降低所述冷凝水的腐蚀性;
所述消毒池，用于对所述冷凝水进行消毒和脱色，以进行回用或排放。
2.根据权利要求1所述的装置，其特征在于，所述沉淀池选用辐流 式沉淀池，所述沉淀池中设置有隔膜泵和刮泥机。
3.根据权利要求1所述的装置，其特征在于，所述油水分离器包括 鼓风机、水泵机、油水过滤器以及浮油机。
4.根据权利要求1所述的装置，其特征在于，所述沉淀池以及所述 过滤器之间还设置有pH回调池，所述pH回调池中设置有加药桶、加药泵、 反应机械搅拌机以及pH计，其中所述加药桶、加药泵用于对所述pH调节 池添加酸性试剂，以调节所述冷凝水的pH。
5.根据权利要求1所述的装置，其特征在于，所述过滤器包括串联 的砂滤器以及碳滤器，所述过滤器中设置有反洗水泵和自动控制阀门，实 现所述过滤器的自动控制。
6.根据权利要求4所述的装置，其特征在于，所述pH回调池和所述 过滤器之间还设置有缓冲池，用于储存沉淀池出水，所述缓冲池中还设置 有过滤提升泵和浮球。
7.根据权利要求1所述的装置，其特征在于，所述反渗透处理系统包 括反渗透组膜、电导率计、阻垢剂加药桶、阻垢剂加药泵和高压泵。
8.根据权利要求1所述的装置，其特征在于，所述换热器处理系统用 于对所述冷凝水进行加热，在冬天提高水温至25度，增加反渗透处理系统 的产水率，所述换热器处理系统包括换热器、蒸汽控制阀组。
9.根据权利要求1所述的装置，其特征在于，所述反渗透处理系统分 别连通清水箱和浓水箱，其中所述清洗水箱用于储存清洗水，所述清洗水 箱中设置有清洗水泵、浮球以及精密过滤器，所述浓水箱与回用水池连通 以及反渗透处理系统连通。
10.根据权利要求1所述的装置，其特征在于，所述装置还包括污泥 处理系统，所述污泥处理系统与所述沉淀池相连通，所述污泥处理系统包 括污泥浓缩池以及板框压滤机。
说明书
一种烟气冷凝水处理装置
技术领域
本实用新型涉及一种应用在烟气处理领域，具体涉及一种烟气冷凝水 处理装置，应用于生活垃圾焚烧电厂以及各种锅炉燃烧产生的烟气处理装 置。
背景技术
随着生态环境的日益恶化，垃圾的处理成为认为关注的问题之一，生 活垃圾是人类日常生活和生产中产生的固体废弃物，由于排出量大，成分 复杂多样，给处理和利用带来困难，如不能及时处理或处理不当，就会污 染环境，影响环境卫生。垃圾处理就是要把垃圾迅速清除，并进行无害化 处理，最后加以合理的利用。当今广泛应用的垃圾处理方法是卫生填埋、 高温堆肥和焚烧。垃圾处理的目的是无害化、资源化和减量化。
在垃圾焚烧过程中会产生大量的烟气，但需要对所述烟气进行处理， 一般生活垃圾焚烧后的尾气首先进行脱酸除尘，脱酸除尘后排放烟气中含 大量水蒸汽，与大气接触遇冷凝结成无数个小雾滴，产生白色的水蒸汽， 易被周围居民误解成有毒的烟雾，从而造成心理恐慌等不良影响。
现有技术中对烟气首先进行脱酸，在脱酸过程中通常喷淋脱酸喷剂， 将烟气中的酸性气体脱除，然后对所述含饱和水蒸气的烟气作进一步的处 理，例如通过在引风机和烟囱之间设置脱除水蒸气的装置(脱除白烟装置)， 将烟气中的高温水蒸气冷凝排出，但是所述冷凝废水中浊度、耗氧量 CODcr、TDS、BOD5、NH3-N、硝酸盐、硫酸盐、铁、锰等物质含量均超 出了GB19923-2005中污水再利用的标准，不能实现回用，而且若直接排 放必然会造成环境的污染，同时引起资源的浪费。
不仅在垃圾焚烧烟气处理工艺中会产生冷凝水，在其他锅炉燃烧以及 换热系统中同样存在冷凝水处理的问题，但是现有技术中并没有针对冷凝 水处理的方法，由于烟气冷凝水中杂质物质成分和污水具有很大的差别， 选用现有的污水处理方法不仅不能得到很好的处理效果，而且提高冷凝水 处理成本。
因此，现有技术中虽然存在各种污水的处理装置和方法，但由于冷凝 水和污水成分存在很大差别，都不能达到很好的处理效果，获得最佳经济 效益，需要针对冷凝水的特点进行设计，以解决现有技术不能处理冷凝水 的弊端。
实用新型内容
在实用新型内容部分中引入了一系列简化形式的概念，这将在具体实 施方式部分中进一步详细说明。本实用新型的实用新型内容部分并不意味 着要试图限定出所要求保护的技术方案的关键特征和必要技术特征，更不 意味着试图确定所要求保护的技术方案的保护范围。

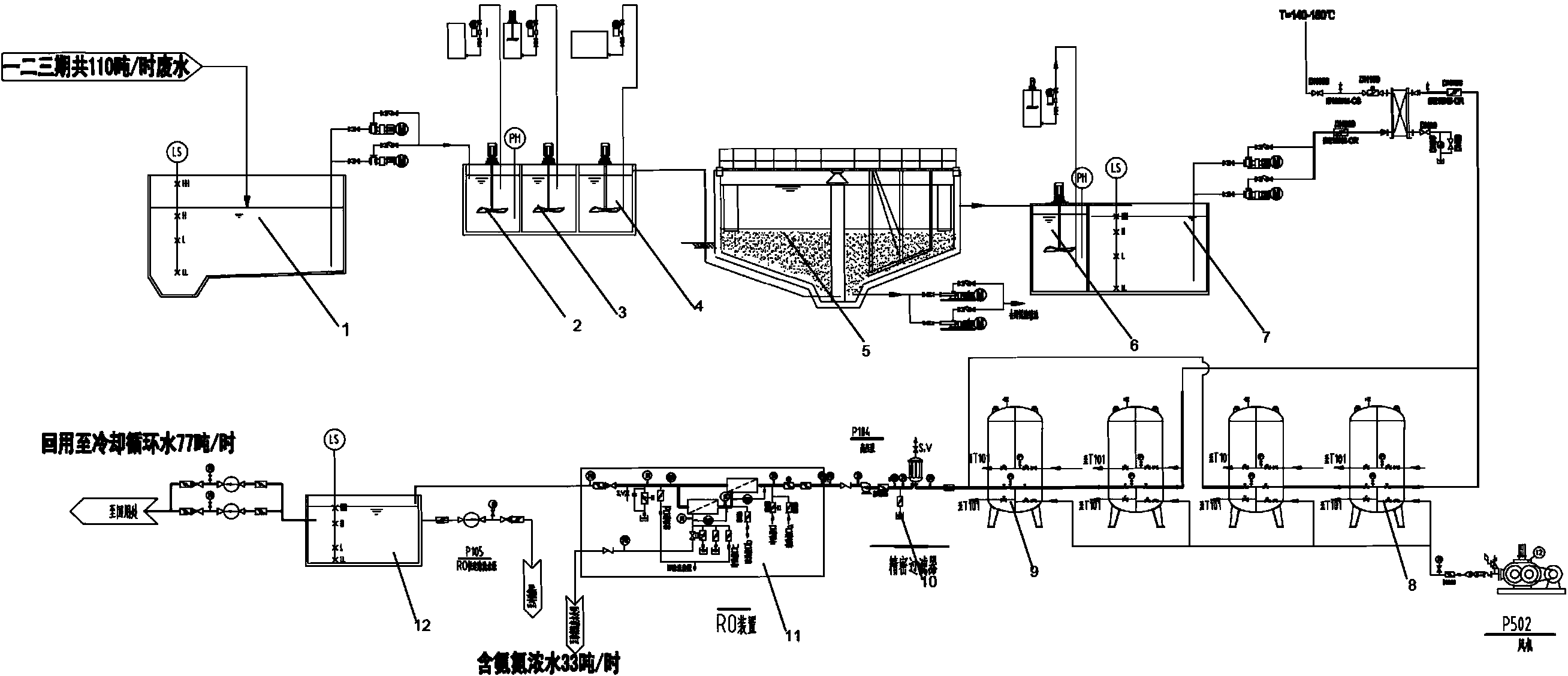

本实用新型提供了一种烟气冷凝水处理装置，包括依次连通的调节 池、pH调节池、油水分离器、生化好氧池、混凝絮凝池、沉淀池、过滤器、 换热器处理系统、反渗透处理系统和消毒池，其中：
所述调节池，用于提高对有机物负荷的缓冲能力，防止处理系统负荷 的急剧变化，以保证废水处理系统的正常运行;
所述pH调节池，用于控制pH值，将所述冷凝水调节至碱性，以减小 中和需要的化学品的用量;
所述油水分离器，用于调节水量并鼓风，以提前对所述污水充氧同时 实现污水中的油水分层，然后气浮脱油;
所述生化好氧池，用于对所述污水进行连续好氧生化，以去除所述污 水中的有机物;
所述混凝絮凝池，通过压缩双电层、吸附架桥、吸附电中和沉淀物网 捕的作用将难以直接沉淀的颗粒絮成大的可沉淀的颗粒，达到澄清水质的 目的;
所述沉淀池，用于将所述混凝絮凝池中絮结凝聚的污染物形成沉淀并 分离;
所述过滤器，用于去除水中的悬浮物及粘胶质颗粒，以降低水的浊度;
所述换热器处理系统，用于对所述冷凝水进行加热，提高所述冷凝水 的温度，提高后续反渗透效果;
所述反渗透处理系统，用于去除冷凝水中的各种离子，以达到排放要 求的同时降低所述冷凝水的腐蚀性;
所述消毒池，用于对所述冷凝水进行消毒和脱色，以进行回用或排放。
作为优选，所述沉淀池选用辐流式沉淀池，所述沉淀池中设置有隔膜 泵和刮泥机。
作为优选，所述油水分离器包括鼓风机、水泵机、油水过滤器以及浮 油机。
作为优选，所述沉淀池以及所述过滤器之间还设置有pH回调池，所 述pH回调池中设置有加药桶、加药泵、反应机械搅拌机以及pH计，其中 所述加药桶、加药泵用于对所述pH调节池添加酸性试剂，以调节所述冷 凝水的pH。
作为优选，所述过滤器包括串联的砂滤器以及碳滤器，所述过滤器中 设置有反洗水泵和自动控制阀门，实现所述过滤器的自动控制。
作为优选，所述pH回调池和所述过滤器之间还设置有缓冲池，用于 储存沉淀池出水，所述缓冲池中还设置有过滤提升泵和浮球。
作为优选，所述反渗透处理系统包括反渗透组膜、电导率计、阻垢剂 加药桶、阻垢剂加药泵和高压泵。
作为优选，所述换热器处理系统用于对所述冷凝水进行加热，在冬天 提高水温至25度，增加反渗透处理系统的产水率，所述换热器处理系统包 括换热器、蒸汽控制阀组。
作为优选，所述反渗透处理系统分别连通清水箱和浓水箱，其中所述 清洗水箱用于储存清洗水，所述清洗水箱中设置有清洗水泵、浮球以及精 密过滤器，所述浓水箱与回用水池连通以及反渗透处理系统连通。
作为优选，所述装置还包括污泥处理系统，所述污泥处理系统与所述 沉淀池相连通，所述污泥处理系统包括污泥浓缩池以及板框压滤机。
选用上述装置对烟气冷凝水的处理方法，包括：
步骤(1)对所述冷凝水进行水量以及水质的调节，以提高对有机物负 荷的缓冲能力，防止处理系统负荷的急剧变化，保证废水处理系统的正常 运行;
步骤(2)对所述冷凝水的pH进行调节，将pH控制在7.5～8.5，以 使助凝剂、絮凝剂在弱碱性条件下进行反应，使后续处理工艺中的稳定进 行;
步骤(3)对所述冷凝水进行鼓风通入空气，提前对所述冷凝水充氧同 时实现污水中的油水分层，并进行气浮脱油，去除所述冷凝水中的含油杂 质;
步骤(4)对所述冷凝水进行生物好氧处理，以分解去除所述冷凝水中 的有机物;
步骤(5)加入混凝剂和絮凝剂对所述冷凝水进行混凝和絮凝处理，通 过所述混凝剂和所述絮凝剂的压缩双电层、吸附架桥、吸附电中和沉淀物 网捕的作用将难以直接沉淀的颗粒絮成大的可沉淀的颗粒，以降低所述冷 凝水的浊度;
步骤(6)所述冷凝水进入所述沉淀池中，沿半径方向向池周流动，悬 浮物在流动中沉降，并沿池底坡度进入污泥反应池，澄清水从池周溢流出 水渠，以进行固液分离，降低所述冷凝水中污染物指标;
步骤(7)对所述冷凝水进行过滤处理，以去除所述去除水中的悬浮物 及粘胶质颗粒，降低水的浊度;
步骤(8)对所述冷凝水进行加热，提高所述冷凝水的问题，提高后续 反渗透效果;
步骤(9)选用反渗透处理系统去除冷凝水中的各种离子，以达到排放 要求同时降低所述冷凝水的腐蚀性;
步骤(10)对所述冷凝水进行消毒和脱色，以达到排放或者回用标准。
作为优选，在所述步骤(2)中加入氢氧化钠试剂对所述冷凝水的pH 进行调节。
作为优选，所述步骤(5)中加入阴性聚丙烯酰胺，在弱碱性条件下进 行混凝处理。
作为优选，所述步骤(5)中加入聚合氯化铝作为絮凝剂进行絮凝处理。
作为优选，所述步骤(6)包括以下子步骤：
(6-1)对所述混凝和絮凝处理中形成的污染物颗粒进行沉淀，形成污 泥，并将所述污泥和冷凝水进行分离;
(6-2)将所述污泥进行浓缩处理，得到的上清液返回到步骤(1)中 继续进行处理，得到的污泥进行回收利用。
作为优选，所述步骤(6-2)中选用板框压滤机对所述污泥进行浓缩处 理。
作为优选，所述步骤(7)中包括以下两个子步骤：
(7-1)将所述冷凝水经砂滤器进行过滤，去除所述冷凝水中的悬浮物;
(7-2)将所述冷凝水经碳滤器进行过滤，去除所述冷凝水中的粘胶质 颗粒。
作为优选，在所述步骤(6)和步骤(7)之间还包括pH回调的步骤。
作为优选，在所述步骤(7)中通过反渗透膜去除冷凝水中的各种离子。
本实用新型所述装置具有以下优点：
1)污水处理设施具有较大的适应性、耐冲击负荷性，可以满足一定水 质、水量的变化。
2)采用先进成熟的污水处理工艺，污水处理后各项出水水质指标均达 到《循环冷却水用再生水水质标准》。
3)设备兼顾通用性与先进性，本实用新型所述设备运行稳定可靠、效 率高、管理方便、维修维护工作量少、价格适中。
4)污水处理设施运转稳定、运行费用低、管理维护方便，操作自动化， 劳动强度降低，效率高。
5)污水站布局合理、污水处理紧凑、美观漂亮，与现有环境统一协调。
6)对周围环境的影响小，能合理控制噪声、气味，妥善处理与处置固 体废弃物，不会引起二次污染。
