申请日2013.10.15
公开(公告)日2014.04.30
IPC分类号C21D9/00; B01D36/04; F25D1/00
摘要

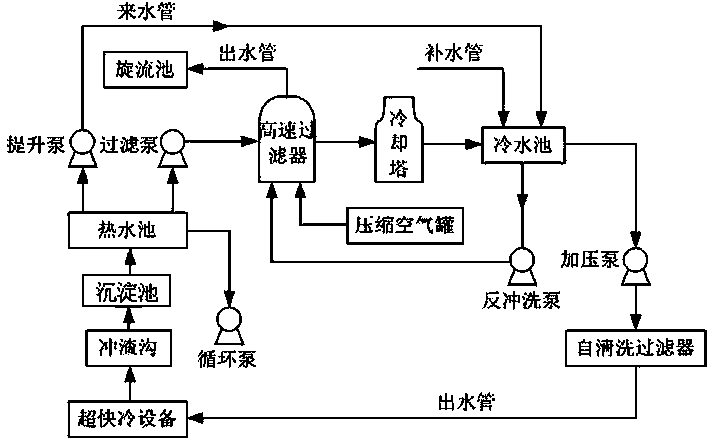

本实用新型涉及一种中厚板超快冷综合水处理装置，主要包括超快冷却设备，超快冷却设备的出水端通过管道依次连接热水池、高速过滤器、冷却塔、冷水池，最终再连接超快冷却设备的进水端，形成一个循环整体，其中：超快冷设备与热水池之间增设冲渣沟及沉淀池;热水池中设有将水加压至冷水池的泵组，泵组由过滤泵组、提升泵组、循环泵组组成，过滤泵组设在热水池与高速过滤器之间的管道上，提升泵组串联在直接连接所述热水池出水端与冷水池入水端的管道上，循环泵组直接与热水池出水端联通;冷水池出水端与超快冷设备进水端之间的管道上还串联了超快冷变频供水泵组及自清洗过滤器过滤。
权利要求书
1.一种中厚板超快冷综合水处理装置，主要包括超快冷却设备，超快冷却设备的出水端通过管道依次连接热水池、高速过滤器、冷却塔、冷水池，最终再连接超快冷却设备的进水端，形成一个循环整体，其特征在于：
所述超快冷设备与所述热水池之间增设冲渣沟及沉淀池;
所述热水池中设有将水加压至冷水池的泵组，其中：所述泵组由过滤泵组、提升泵组、循环泵组组成，过滤泵组设在所述热水池与所述高速过滤器之间的管道上，提升泵组串联在直接连接所述热水池出水端与冷水池入水端的管道上，循环泵组直接与热水池出水端联通;
所述冷水池出水端与所述超快冷设备进水端之间的管道上还串联了超快冷变频供水泵组及自清洗过滤器过滤。
2.如权利要求1所述的中厚板超快冷综合水处理装置，其特征在于：所述高速过滤器通过管道还分别连接旋流池及压缩空气储蓄罐，所述高速过滤器与冷水池出水端之间通过管道串联反冲洗泵，所述高速过滤器共五台，均为多滤头高速过滤器，单台过滤器直径为5000mm，最大滤水量为785m3/h。
3.如权利要求1所述的中厚板超快冷综合水处理装置，其特征在于：所述超快冷供水泵组有三台全变频调速水泵，供水泵总管工作压力0.2MPa～0.7MPa，变频器10HZ～50HZ变频调节水压，整个水压系统采用流量曲线开环控制和PID闭环控制。
4.如权利要求1所述的中厚板超快冷综合水处理装置，其特征在于：所述过滤泵组、提升泵组、循环泵组分别由四台过滤泵、三台提升泵、两台循环泵组成。
5. 如权利要求1所述的中厚板超快冷综合水处理装置，其特征在于：所述冲渣沟、沉淀池及冷水池中均加入凝剂和缓蚀阻垢剂。
说明书
中厚板超快冷综合水处理装置
技术领域
本实用新型涉及一种水处理装置，具体涉及一种中厚板超快冷综合水处理装置。
背景技术
对于常规的管层流和水幕冷却装置，冷却水在高位水箱溢流状态下自然流出，形成连续水流。水流连续稳定地落到钢板后，击破钢板与冷却水之间的汽膜，提高冷却效率。这种冷却方式的问题是，无论是管层流冷却还是水幕冷却，从集管流出的低压水击破汽膜的范围是很有限的，并且在以大水量进行冷却时，很快进入到核沸腾和膜沸腾共存的过渡沸腾，冷却过程是不稳定的。采用高位水箱的供水方式，占地面积大，且不能动态调节水压，影响冷却效果。
实用新型内容
本实用新型所要解决的技术问题是，克服现有技术的缺点，提供一种中厚板超快冷综合水处理装置，可以根据不同钢种及钢板厚度的冷却需求变频调节供水泵的水压，并在短时间内稳压，在避免各储水池溢流保证安全时使冷却水大面积地击破汽膜，达到全面的核沸腾，提高钢板和冷却水的热交换，实现钢板的均匀冷却。
为了解决以上技术问题，本实用新型提供一种中厚板超快冷综合水处理装置，主要包括超快冷却设备，超快冷却设备的出水端通过管道依次连接热水池、高速过滤器、冷却塔、冷水池，最终再连接超快冷却设备的进水端，形成一个循环整体，其中：
超快冷设备与所述热水池之间增设冲渣沟及沉淀池;
热水池中设有将水加压至冷水池的泵组，泵组由过滤泵组、提升泵组、循环泵组组成，过滤泵组设在热水池与高速过滤器之间的管道上，提升泵组串联在直接连接热水池出水端与冷水池入水端的管道上，循环泵组直接与热水池出水端联通;
冷水池出水端与超快冷设备进水端之间的管道上还串联了超快冷变频供水泵组及自清洗过滤器过滤。
本实用新型进一步限定的技术方案是：
前述高速过滤器通过管道还分别连接旋流池及压缩空气储蓄罐，高速过滤器与冷水池出水端之间通过管道串联反冲洗泵，高速过滤器共五台，均为多滤头高速过滤器，单台过滤器直径为5000mm，最大滤水量为785m3/h。
前述超快冷供水泵组有三台全变频调速水泵，供水泵总管工作压力0.2MPa～0.7MPa，变频器10HZ～50HZ变频调节水压，整个水压系统采用流量曲线开环控制和PID闭环控制。
前述过滤泵组、提升泵组、循环泵组分别由四台过滤泵、三台提升泵、两台循环泵组成。
前述冲渣沟、沉淀池及冷水池中均加入凝剂和缓蚀阻垢剂。
本实用新型的有益效果是：本实用新型中增设的冲渣沟与沉淀池可对水进行预处理，高速过滤器和自清洗过滤器过滤水中的悬浮物、杂质，使供水主管的水质优良也延长了各设备的使用寿命;热水池中设有的三组泵之间相协调运作避免热水池发生溢流的同时保证冷水池恒液压，拥有足够的水量;变频调节供水泵的应用使得可以根据不同钢种及钢板厚度的冷却需求控制水压，在短时间内稳压，使冷却水大面积地击破汽膜，达到全面的核沸腾，提高钢板和冷却水的热交换，实现钢板的均匀冷却;整个水压系统采用流量曲线开环控制和PID闭环控制，响应速度快;本实用新型实施后，大幅度提高钢筋强度综合性能，节约了能源，减少工序，降低了成本，有利于工厂的稳定生产。
