申请日2013.07.20
公开(公告)日2013.12.04
IPC分类号C05F9/02; B09B3/00
摘要
本发明机械筛网与坑腐垃圾污水循环处理方法属于环境保护技术领域，涉及一种采用机械筛网平台和坑腐垃圾污水循环处理方法。该处理方法采用三种工艺流程进行生活垃圾的处理，第一工艺流程是采用机械筛网平台分层处理方式进行垃圾处理，垃圾初分离后将垃圾的有机物和无机物分离后进入坑池;第二工艺流程是进入不同坑池的垃圾，采用不同的方式进一步腐化和污水循环清洁处理;第三工艺流程是干燥脱水分离、清洁细化工艺。本发明将生活垃圾通过机械和坑池处理转化为有机肥和无机物，全部利用无环境污染技术，有效解决了现在地面存放和焚烧产生的环境污染问题。
权利要求书
1.一种机械筛网与坑腐垃圾 污水循环处理方法，其特征是，该处理 方法采用三种工艺流程进行生活垃圾的处理，第一工艺流程是采用机械 筛网平台分层处理方式进行垃圾处理，垃圾初分离后将垃圾的有机物和 无机物分离后进入坑池;第二工艺流程是进入不同坑池的垃圾，采用不 同的方式进一步腐化和污水循环清洁处理;第三工艺流程是干燥脱水分 离、清洁细化工艺;具体处理方法步骤如下：

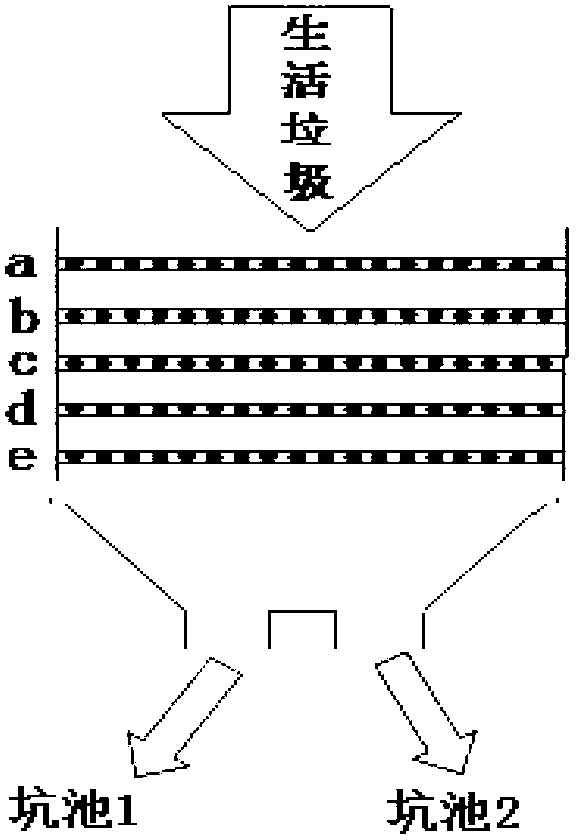

在所述第一工艺流程中，生活垃圾由进口落入到第一层，第一层是 框架式棘刺推平分散机械(a)，框架中平行安装多根带有棘刺的钢丝， 框架往返移动拉平堆积的垃圾，每行棘刺之间的间距是由大到小排列; 在第一层中，上、下安装有多排结构相同的框架式荆刺分散平台，使垃 圾由上至下一排排细分解;分解后的垃圾向下落入第二层，同时通过上 部的梳状齿和棘刺收取垃圾袋，衣物无机物;
第二层是碾压分离机械(b)，碾压分离机械(b)至少包括二个滚筒， 两个滚筒对应相互内转，两个滚筒相互间距离、位置可调，滚筒上设置 有螺纹;垃圾通过滚筒时，垃圾被碾压和粉碎;滚筒可以采用对式碾压、 塔式碾压方式进行;塔式碾压利用螺旋线，将垃圾碾压出去，落入第三 层;
第三层切割分散机械(c)，由至少二个带有刀片(1)的滚筒(2) 组成，刀片将大块碾压后的片状垃圾(3)进行切割，变为小块垃圾;切 割分离后的垃圾落入第四层;
第四层是刺齿分散机械(d)，刺齿分散机械d中至少包括二个带刺 齿的滚筒(2)，刺齿(3)安装在滚筒(2)的左右两侧;滚筒旋转利用 交叉排列的刺齿将垃圾再进一步分解，并将垃圾中的丝状物、袋状物、 片状物提取，进行垃圾分离;
第五层是钢丝绳分离机械(e)，它由带倒刺的钢丝绳(1)或带锯齿 的钢丝绳(3)和传动链条(2)构成，数条间距不等带有倒刺的钢丝绳 (1)或带锯齿的钢丝绳(3)平行安装组成筛网;每两个相邻的钢丝绳 转向相反;使有机物在对应交错撞击而落下，无机物则在钢丝绳上通过 传动链条带到出口进行梳理和脱离;
经过上述五层分离机械筛网处理过的垃圾由垃圾出口出去，落入坑 池1，即有机垃圾处理坑;无机物垃圾由于物体重量轻于有机物垃圾被传 送入坑池2进行腐化与清洗;
在所述第二工艺流程中，坑池1入口处分层安装有碾压推平干燥装 置(a1)，碾压分离机械(b1)，钢丝绳分离机械(c1);进行二次碾压分 离细化工艺，碾压将垃圾进行体积形态转化促进分类的初期效果，再进 行干燥脱水分离;将腐化池的有机物腐化后达到标准后取出，利用池底 设有出口中的挤压脱水装置脱水后进入传送机械，进入干燥工艺流程; 在坑池2中，将无机物以同样的方案进入干燥工艺流程;最后，有机物 进入装袋，形成产品有机肥料。有机垃圾坑池1中的池垃圾与污水进入 综合池进行腐化过滤工艺流程，池内四种管道具有水、药、气及加热功 能，池下出口有脱水装置;经有机垃圾坑池1处理后的污水由有机垃圾 坑池1的出口进入无机垃圾坑池2中，无机垃圾坑池2的池内中有四种 管道，也具有水、药、气及加热功能，污水通过无机垃圾坑池2池的出 口进入污水加工工艺系统完成污水处理以及垃圾腐化处理过程;
在所述第三工艺流程中，该流程是干燥脱水分离、清洁细化工艺;利 用有机农副垃圾干燥分散分类机械，整个机械设有加热和通风干燥装置; 经过有机垃圾坑池1处理后的有机物垃圾进入有机农副垃圾干燥分散分 类机械。将腐化后的有机农副垃圾进入该机械，经过碾压推平干燥装置 (a1)，碾压分离机械(b1)，钢丝绳分离机械(c1)机械加工达到分 散分类目的形成有机肥料。利用无机物分类筛选机械，整个机械设有加 热和通风干燥装置;整个机械设有加热和通风干燥装置将无机物脱水、 干燥，将有机物脱水，目的在于二次加工及利用，干燥脱水技术有多种 方案，将腐化池的有机物腐化后达到标准后取出，利用池底设有出口中 的挤压脱水装置脱水后进入传送机械进入干燥工艺流程图;将无机物池 内以同样的方案进入干燥工艺流程，进行二次碾压分离细化工艺，有机 物进入装袋形成产品有机肥料。
说明书
机械筛网与坑腐垃圾污水循环处理方法
技术领域
本发明属于环境保护技术领域，涉及一种采用机械筛网平台和坑 腐垃圾污水循环处理方法。
背景技术
垃圾的组成主要分为有机物和无机物;有机物垃圾不抗腐化、不 抗碾压、易溶解，如动、植物、各种贝壳甲壳及动物皮毛、骨头等; 而无机物垃圾抗碾压、抗腐化、不易溶解，如：各种软硬塑料、食品 袋、桶、瓶等塑料制品，地毯、衣物、沙发、等各种纺织品，建筑装 修垃圾等。现在垃圾普遍采用露天堆放或掩埋形式处理，露天堆放这 种处理方式造成垃圾存放地面产生气味污染和幑小的塑料袋和纸屑 等在风刮动的情况下，漫天雾云，污染环境和空气。垃圾掩埋处理， 掩埋后要经过腐化和产生沼气，散发腐乱污气。掩埋地块的土地基础 不实，对未来建筑使用和其它使用有一定的后患。
发明内容
本发明为克服现有技术的缺陷，发明一种机械筛网与坑腐垃圾污 水循环处理方法，采用机械筛网平台分层处理方式，对垃圾进行分类、 分离、分解，利用多层不同的钢丝棘刺组成机械筛网平台，使垃圾分 散、分离，进行碾压粉碎处理、使有机物经过挤压、粉碎、再碾压分 离，筛网即可成为有机肥料，变为绿色环保肥料;同时，也将无机物 粉碎分离出来，再利用。再利用不同的垃圾坑，对不同垃圾分别进行 腐化与处理。
本发明采用的技术方案是机械筛网与坑腐垃圾污水循环处理方 法，其特征是，该处理方法采用三种工艺流程进行生活垃圾的处理， 第一工艺流程是先采用机械筛网平台分层处理方式进行垃圾处理，垃 圾初分离将垃圾的有机物和无机物分离后进入坑池;第二工艺流程是 进入不同坑池的垃圾，采用不同的方式进一步腐化和污水循环清洁处 理;第三工艺流程是干燥脱水分离、清洁细化工艺;具体处理方法步 骤如下：
在所述第一工艺流程中，生活垃圾由进口落入到第一层，第一层 是框架式棘刺推平分散机械a，框架中平行安装多根带有棘刺的钢丝， 框架往返移动拉平堆积的垃圾，每行棘刺之间的间距是由大到小排 列;在第一层中，上、下安装有多排结构相同的框架式荆刺分散平台， 使垃圾由上至下一排排细分解;分解后的垃圾向下落入第二层，同时 通过上部的梳状齿和棘刺收取垃圾袋，衣物无机物;
第二层是碾压分离机械b，碾压分离机械b至少包括二个滚筒， 两个滚筒对应相互内转，两个滚筒相互间距离、位置可调，滚筒上设 置有螺纹;垃圾通过滚筒时，垃圾被碾压和粉碎;滚筒可以采用对式 碾压、塔式碾压方式进行;塔式碾压利用螺旋线，将垃圾碾压出去， 落入第三层;
第三层切割分散机械c，由至少二个带有刀片1的滚筒2组成， 刀片将大块碾压后的片状垃圾3进行切割，变为小块垃圾;切割分离 后的垃圾落入第四层;
第四层是刺齿分散机械d，刺齿分散机械d中至少包括二个带刺 齿的滚筒2，刺齿3安装在滚筒2的左右两侧;滚筒旋转利用交叉排 列的刺齿将垃圾再进一步分解，并将垃圾中的丝状物、袋状物、片状 物提取，进行垃圾分离;
第五层是钢丝绳分离机械e，它由带倒刺的钢丝绳1或带锯齿的 钢丝绳3和传动链条2构成，数条间距不等带有倒刺的钢丝绳1或带 锯齿的钢丝3平行安装组成筛网;每两个相邻的钢丝绳转向相反;使 有机物在对应交错撞击而落下，无机物则在钢丝绳上通过传动链条带 到出口进行梳理和脱离;
经过上述五层分离机械筛网处理过的垃圾由垃圾出口出去，落入 坑池1，即有机垃圾处理坑;无机物垃圾由于物体重量轻于有机物垃 圾被传送入坑池2进行腐化与清洗;
在所述第二工艺流程中，坑池1入口处分层安装有碾压推平干 燥装置a1，碾压分离机械b1，钢丝绳分离机械c1;进行二次碾压分 离细化工艺，碾压将垃圾进行体积形态转化促进分类的初期效果，再 进行干燥脱水分离;将腐化池的有机物腐化后达到标准后取出，利用 池底设有出口中的挤压脱水装置脱水后进入传送机械，进入干燥工艺 流程;在坑池2中，将无机物以同样的方案进入干燥工艺流程;最后， 有机物进入装袋，形成产品有机肥料。
有机垃圾坑池1中的池垃圾与污水进入综合池进行腐化过滤工 艺流程，池内四种管道具有水、药、气及加热功能，池下出口有脱水 装置;经有机垃圾坑池1处理后的污水由有机垃圾坑池1的出口进入 无机垃圾坑池2中，无机垃圾坑池2的池内中有四种管道，也具有水、 药、气及加热功能，污水通过无机垃圾坑池2池的出口进入污水加工 工艺系统完成污水处理以及垃圾腐化处理过程。
在所述第三工艺流程中，该流程是干燥脱水分离、清洁细化工艺; 利用有机农副垃圾干燥分散分类机械，经过有机垃圾坑池1处理后的 有机物垃圾进入有机农副垃圾干燥分散分类机械。将腐化后的有机农 副垃圾进入该机械，经过碾压推平干燥装置a1，碾压分离机械b1， 钢丝绳分离机械c1，整个机械设有加热和通风干燥装置;机械加工 达到分散分类目的形成有机肥料。利用无机物分类筛选机械，整个机 械设有加热和通风干燥装置，将无机物脱水、干燥，将有机物脱水， 目的在于二次加工及利用，干燥脱水技术有多种方案，将腐化池的有 机物腐化后达到标准后取出，利用池底设有出口中的挤压脱水装置脱 水后进入传送机械进入干燥工艺流程图;将无机物池内以同样的方案 进入干燥工艺流程，进行二次碾压分离细化工艺，有机物进入装袋形 成产品有机肥料。
本发明的显著效果是生活垃圾通过机械和坑池处理转化为有机 肥和无机物，全部利用无环境污染技术，有效解决了现在地面存放和 焚烧产生的环境污染问题。
