申请日2013.07.19
公开(公告)日2013.10.09
IPC分类号F24H9/00; F24H4/04
摘要

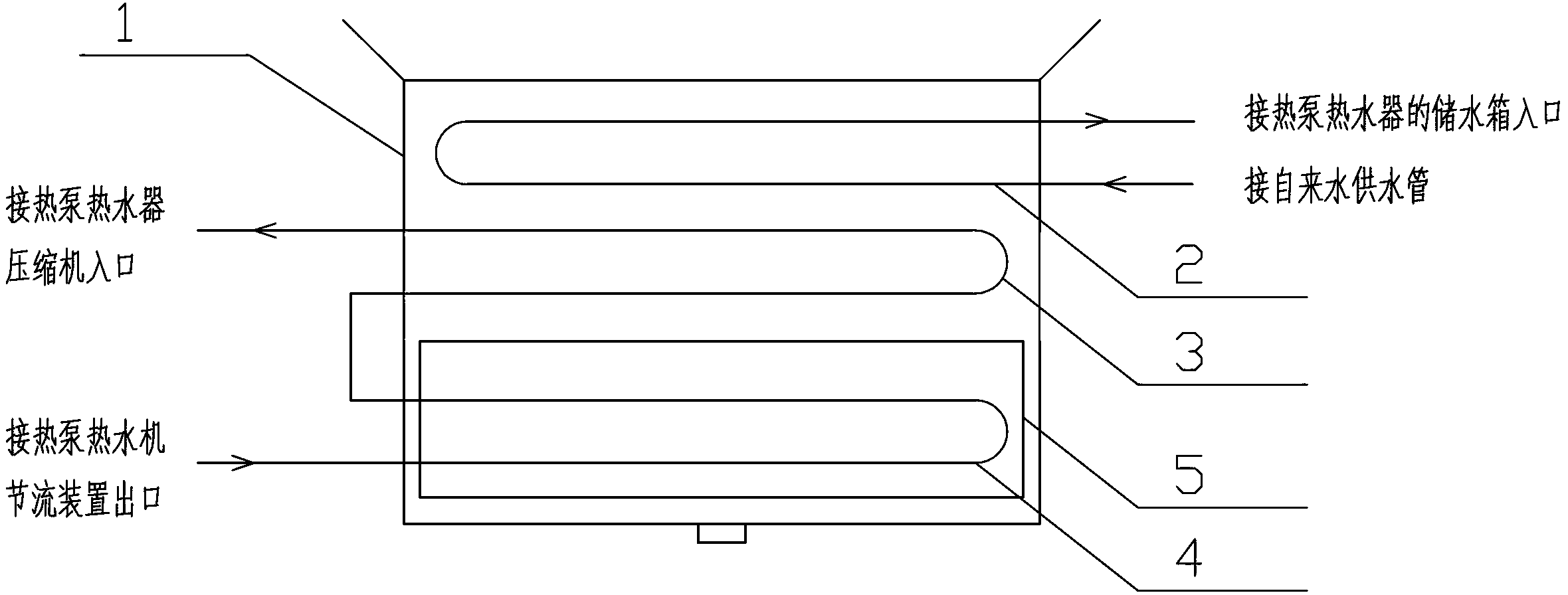

本发明公开一种热泵热水器的三级热废水余热回收装置，包括有用以收集热废水的主集水箱，所述主集水箱内由上到下依次安装有热交换器、第一蒸发器以及第二蒸发器，其中第二蒸发器安装在一容置在主集水箱内且于第一蒸发器的下方的副集水箱内，热交换器串接在热泵热水器的进水管上，第一蒸发器和第二蒸发器串接，第一蒸发器的输出端接驳到热泵热水器的压缩机的入口，第二蒸发器的输入端接驳到热泵热水器的节流阀的出口。本发明三级热废水余热回收装置可利用预先储蓄在副集水箱内的水，作为热泵热水器在开始工作时用来吸取热量的热源。热泵热水器工作后所产生的废热水的热量经本发明通过三级余热回收，将废热水的热量尽可能地回收。
权利要求书
1.一种热泵热水器的三级热废水余热回收装置，包括有用以收集热废水的 主集水箱，其特征在于：所述主集水箱内由上到下依次安装有热交换器、第一蒸 发器以及第二蒸发器，其中第二蒸发器安装在一容置在主集水箱内且于第一蒸发 器的下方的副集水箱内，热交换器串接在热泵热水器的进水管上，第一蒸发器和 第二蒸发器串接，第一蒸发器的输出端接驳到热泵热水器的压缩机的入口，第二 蒸发器的输入端接驳到热泵热水器的节流阀的出口。
2.根据权利要求1所述的热泵热水器的三级热废水余热回收装置，其特征 在于：所述主集水箱安装在浴室底部。
说明书
热泵热水器的三级热废水余热回收装置
所属技术领域
本发明涉及热泵热水器技术领域，尤其是涉及热泵热水器的热废水的余热回 收装置。
背景技术
水源热泵热水器是一种从水里面吸取热量来加热热水的装置。水源热泵热水 器的蒸发器就是负责从水里吸收热量的部件。现在所使用的蒸发器主要为循环式 蒸发器和浸积式蒸发器两种。循环式蒸发器需要大量的水不断地循环来提供热量 给蒸发器吸收;浸积式蒸发器则需要浸泡水池或水罐中来吸收热量。这两种蒸发 器工作时都需要补充大量的水来提供热量给蒸发器吸收。如果水量不足会导致热 泵热水器产热水量减少，严重时更会导致热泵热水器无法工作。
此外，现在大部分发廊洗头后的废水和卫生间淋浴后的废水都是直接排放 掉，都没有对废水中的余热进行回收。有一些带淋浴废水余热回收装置的热水器， 但该回收装置是通过自来水经过废水储水箱内的交换器后，从废水中吸收热量。 但这种余热回收装置的缺点：废水和自来水的温差小，余热回收率很低。。
发明内容
本发明要解决的问题是提供一种高效的热泵热水器的热废水余热回收装置。
本发明要解决的问题，可以通过以下的技术方案实现：一种热泵热水器的三 级热废水余热回收装置，包括有用以收集热废水的主集水箱，其特征在于：所述 主集水箱内由上到下依次安装有热交换器、第一蒸发器以及第二蒸发器，其中第 二蒸发器安装在一容置在主集水箱内且于第一蒸发器的下方的副集水箱内，热交 换器串接在热泵热水器的进水管上，第一蒸发器和第二蒸发器串接，第一蒸发器 的输出端接驳到热泵热水器的压缩机的入口，第二蒸发器的输入端接驳到热泵热 水器的节流阀的出口。
在上述基础上，所述主集水箱安装在浴室底部。
采用本发明所带来的有益效果：本发明三级热废水余热回收装置可利用预先 储蓄在副集水箱内的水，作为热泵热水器在开始工作时用来吸取热量的热源。热 泵热水器工作后所产生的废热水的热量经本发明通过三级余热回收，将废热水的 热量尽可能地回收。可见本发明既能在热泵热水器开机前提供热源，使得热泵热 水器在开始工作时有足够的热量吸收，又能在热泵热水器工作后可以不断从热废 水中吸收热量，来维持热泵热水器正常工作时所需的热量补充，从而避免使用大 量的水来提供热量。
