申请日2013.11.22
公开(公告)日2014.05.21
IPC分类号B01D21/24; B01D21/26
摘要
本实用新型公开了一种污水处理系统及其污水箱，该污水箱包括主箱体、吸污装置以及进污水管，主箱体的底部设置有凹陷部;吸污装置用于将污水箱中的污水排出，吸污装置的吸污口邻近主箱体的凹陷部设置;进污水管的喷水口位于水箱体内;其中，进污水管包括至少两个间隔设置的喷水口，至少两个间隔设置的喷水口的朝向均偏离主箱体的中心线，并指向主箱体的内壁。通过上述方式，本实用新型的污水箱无需定期清理，能耗少，成本低。
权利要求书

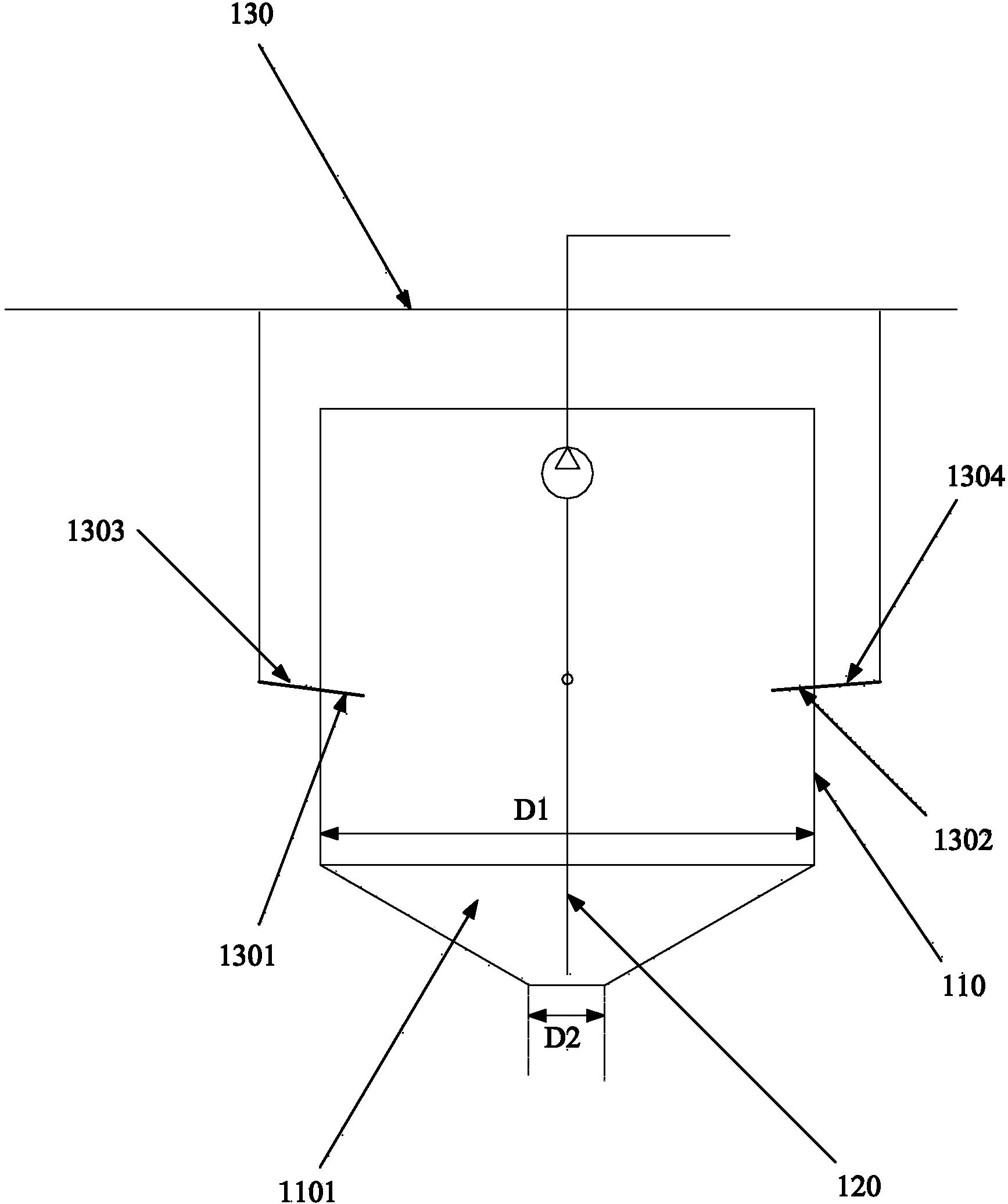

1.一种污水箱，其特征在于，所述污水箱包括：
主箱体(110)，所述主箱体(110)的底部设置有凹陷部(1101);
吸污装置(120)，用于将所述污水箱中的污水排出，所述吸污装置 (120)的吸污口邻近所述主箱体(110)的所述凹陷部(1101)设置;
进污水管(130)，所述进污水管(130)的喷水口(1301，1302) 位于所述主箱体(110)内;
其中，所述进污水管(130)包括至少两个间隔设置的喷水口(1301， 1302)，所述至少两个间隔设置的喷水口(1301，1302)的朝向均偏离 所述主箱体(110)的中心线，并指向所述主箱体(110)的内壁。
2.根据权利要求1所述的污水箱，其特征在于，所述至少两个间隔 设置的喷水口(1301，1302)位于同一水平高度，并与所述水平高度所 在的水平线呈一定夹角朝下设置。
3.根据权利要求1所述的污水箱，其特征在于，所述凹陷部(1101) 为设置于所述主箱体(110)的下部并与所述主箱体(110)连接相通的 辅箱体，所述辅箱体呈圆台形，所述圆台形的上底面的直径大于所述圆 台形的下底面的直径。
4.根据权利要求3所述的污水箱，其特征在于，所述吸污装置(120) 为渣浆泵，所述渣浆泵的吸污口的外形尺寸小于所述圆台形的下底面的 直径。
5.根据权利要求4所述的污水箱，其特征在于，所述渣浆泵的吸污 口设于所述圆台形的下底面的正上方。
6.根据权利要求2所述的污水箱，其特征在于，所述进污水管(130) 绕所述主箱体(110)外围设置，所述进污水管(130)间隔设有多个与 所述喷水口(1301，1302)对应的支水管(1303，1304)，所述支水管 贯(1303，1304)穿所述主箱体(110)侧壁并与相应的所述喷水口(1301， 1302)连通。
7.根据权利要求1-6中任一项所述的污水箱，其特征在于，所述主 箱体(110)为圆筒形，所述至少两个间隔设置的喷水口(1301，1302) 的喷水方向均呈逆时针或者顺时针。
8.根据权利要求1-6中任一项所述的污水箱，其特征在于，所述喷 水口(1301，1302)设有文丘里喷嘴或拉瓦尔喷管。
9.根据权利要求1-6中任一项所述的污水箱，其特征在于，所述喷 水口(1301，1302)设有增压装置。
10.一种污水处理系统，其特征在于，包括根据权利要求1-9任一项 所述的污水箱。
说明书
污水处理系统及其污水箱
技术领域
本实用新型涉及污水处理领域，特别是涉及一种污水箱，还涉及一 种采用该污水箱的污水处理系统。
背景技术
通常在污水处理系统中设置有污水箱用来暂存污水，由于污水中含 有大量的泥沙等杂质而极易在污水箱中沉淀，久而久之沉淀的泥沙很容 易堵塞吸污装置，或降低污水箱的容积。为解决泥沙杂质沉淀带来的上 述两个问题，现有技术中，通常的做法有两种：其一，定时清理污水箱 沉积的泥沙杂质;其二，在污水箱中设置一个搅拌器，避免泥沙杂质的 沉淀。
请参阅图1，图1是现有技术中的污水箱的结构示意图。该污水箱 包括箱体10、进污水管20、吸污装置30、搅拌器40。箱体10用于临 时存放从进污水管20引进的污水，搅拌器40设于箱体10内，该污水 箱的工作过程为：通过搅拌器40不停地搅拌由进污水管20放入的污水， 保证箱体10内的污水不至于沉淀，然后吸污装置30将带有杂质的污水 排出箱体10。
实用新型内容
本实用新型提供一种污水处理系统及其污水箱，能够解决现有技术 中的污水箱需要设置搅拌器而导致能耗高、成本高的问题。
为了解决上述问题，本实用新型采用的一种技术方案是：提供一种 污水箱包括主箱体、吸污装置以及进污水管，主箱体的底部设置有凹陷 部;吸污装置用于将污水箱中的污水排出，吸污装置的吸污口邻近主箱 体的凹陷部设置;进污水管的喷水口位于主箱体内;其中，进污水管包 括至少两个间隔设置的喷水口，至少两个间隔设置的喷水口的朝向均偏 离主箱体的中心线，并指向主箱体的内壁。
其中，至少两个间隔设置的喷水口位于同一水平高度，并与水平高 度所在的水平线呈一定夹角朝下设置。
其中，凹陷部为设置于主箱体的下部并与主箱体连接相通的辅箱 体，辅箱体呈圆台形，圆台形的上底面的直径大于圆台形的下底面的直 径。
其中，吸污装置为渣浆泵，渣浆泵的吸污口的外形尺寸小于圆台形 的下底面的直径。
其中，渣浆泵的吸污口设于圆台形的下底面的正上方。
其中，进污水管绕主箱体外围设置，进污水管间隔设有多个与喷水 口对应的支水管，支水管贯穿主箱体侧壁并与相应的喷水口连通。
其中，主箱体为圆筒形，至少两个间隔设置的喷水口的喷水方向均 呈逆时针或者顺时针。
其中，喷水口设有文丘里喷嘴或拉瓦尔喷管。
其中，喷水口设有增压装置。
为解决上述技术问题，本实用新型还提供一种污水处理系统包括上 述的污水箱。
本实用新型的污水处理系统及其污水箱通过在主箱体的底部设置 凹陷部，进污水管的喷水口朝主箱体内壁喷水从而形成漩涡并流至凹陷 部，污水中的杂质聚集在凹陷部，吸污装置可轻易将杂质排出箱体，避 免杂质沉淀。相比现有技术中需要通过设置搅拌器防止杂质沉淀，本实 用新型的污水处理系统及其污水箱无需定期清理，能耗少，成本低。
