申请日2013.02.08
公开(公告)日2013.09.25
IPC分类号B01D35/12; B01D35/16; B01D36/02; B01D24/46; B01D36/00; B01D24/12
摘要
本发明提供一种自动反冲洗污水过滤机组，本机组由A、B两个的污水过滤系统组成，当其中一个处于过滤状态，另一个处于反冲洗状态，每个过滤系统由过滤器、充气胶囊阀、污水泵、变频控制柜、空气压缩机、电磁阀及压缩空气连接管组成。当A系统污水泵启动，充气胶囊阀上的充气管的排气电磁阀开启排气，充气电磁阀关闭，充气胶囊阀被打开，污水流进过滤器，过滤后的污水经污水泵输送到水源热泵机组换热，换热后的污水经回水管流回到B过滤系统的过滤器内，将滤料上的污物冲洗掉并带走，经退水管流回污水管网，完成过滤与反冲洗过程;当B系统水泵启动重复上述A系统运行过程，来实现污水自动过滤与反冲洗的过程，过滤后的污水可以直接进入水源热泵机组的冷凝器或蒸发器，进行换热，提高制热或制冷效率。
权利要求书
1.一种自动反冲洗污水过滤机组，本发明由A、B两个污水过滤系统组 成，每个系统由过滤器、充气胶囊阀、污水泵、变频控制柜、空气压缩机、 通电开启断电关闭电磁阀、通电关闭断电开启电磁阀组成，其特征在于：当 一个过滤系统处于过滤状态，而另一个过滤系统处于反冲洗状态。
2.根据权利要求1所述自动反冲洗污水过滤机组其特征在于：过滤器是 由进水室、吸水室、进水管、筛网、滤料、吸水管、回水管、退水管、止回 阀组成。
3.根据权利要求1所述自动反冲洗污水过滤机组其特征在于：变频控制 柜控制污水泵、通电开启断电关闭电磁阀、通电关闭断电开启电磁阀。
4.根据权利要求1所述自动反冲洗污水过滤机组其特征在于：充气胶囊 阀控制过滤器的进水及截断。
5.根据权利要求1所述自动反冲洗污水过滤机组其特征在于：充气胶囊 阀开启与关闭由压缩空气管上的通电开启断电关闭电磁阀、通电关闭断电开 启电磁阀的控制来实现的;
6.根据权利要求2所述自动反冲洗污水过滤机组其特征在于：过滤器的 滤料为河卵石、石英砂或纤维球。
说明书
自动反冲洗污水过滤机组
技术领域本发明涉及一种自动反冲洗污水过滤机组的改进。
技术背景节能减排，绿色环保是当前经济发展的主题，生活污水源热泵在 供热与空调工程中应用正在快速发展。目前，在生活污水作为水源热泵机组 的冷、热源的利用过程中，技术上存在主要问题是生活污水杂质堵塞污水泵， 堵塞换热器，影响采暖、空调系统的安全运行，尽管人们做了许多研究工作， 研制出一些新设备，但是，经常出现污水泵堵塞，污水混流的现象，系统故 障率高，换热效率低的问题仍然存在;由于污水处理设备工作环境恶劣，自 动化设备很难可靠运行，本发明提供一种造价低，效率高，易管理，安全可 靠运行的自动反冲洗污水过滤机组。
发明内容本发明提供一种自动反冲洗污水过滤机组，为了解决污水除污问 题，为污水源热泵机组提供无大颗粒悬浮物污水成为可能。

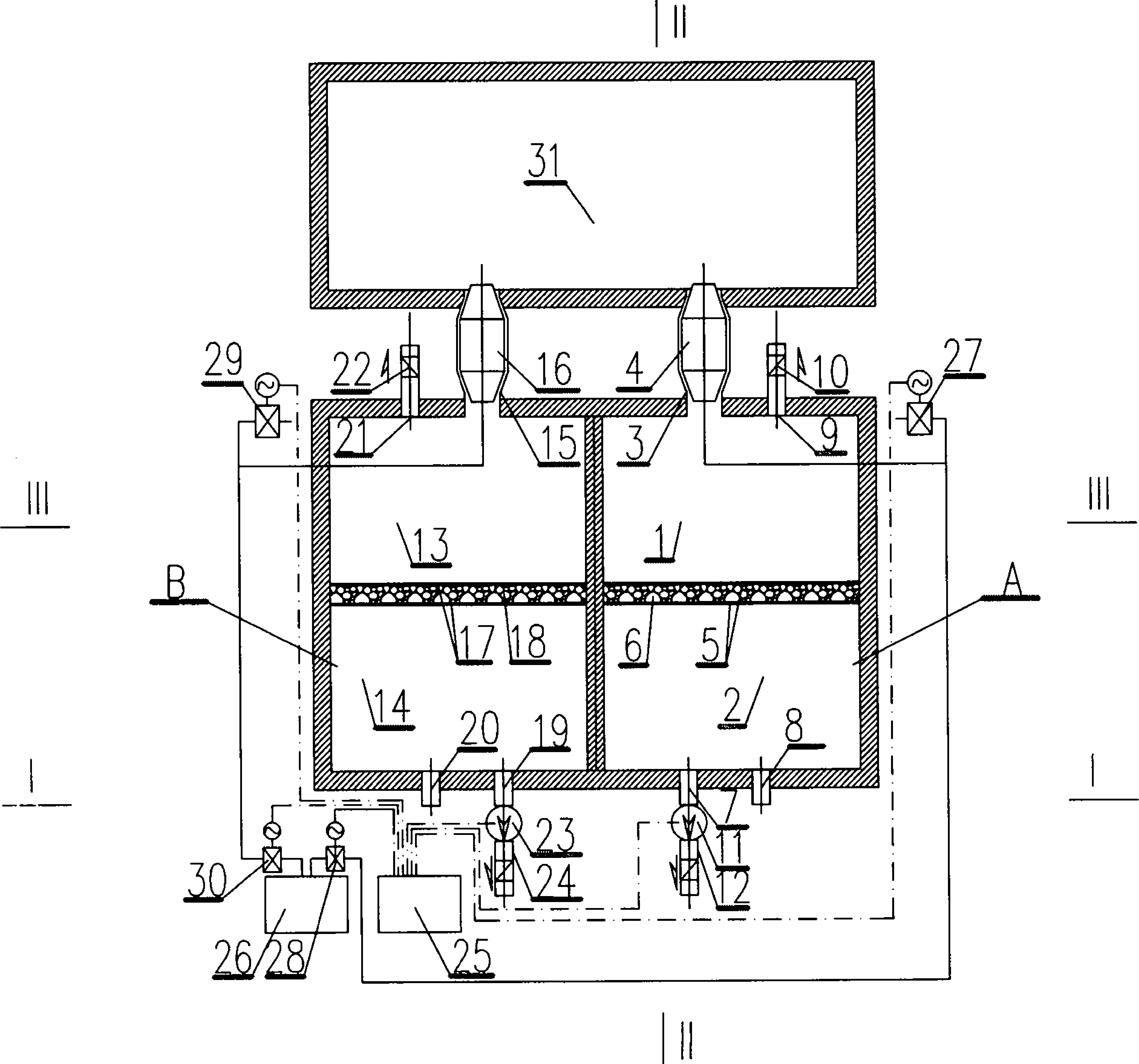

本发明由A、B两个相同的污水过滤系统组成，当其中一个处于过滤状态， 另一个处于反冲洗状态，每个系统由过滤器、充气胶囊阀、污水泵、变频控 制柜、空气压缩机、通电开启断电关闭电磁阀、通电关闭断电开启电磁阀及 压缩空气连接管组成。每台过滤器由进水室、吸水室、进水管、筛网、滤料、 吸水管、回水管、退水管、止回阀组成。污水进水管连接污水调节池，进水 管上设有充气胶囊阀，当机组污水泵停止运行时，充气胶囊阀都处于关闭状 态，空压机处于自动工作状态，向充气胶囊阀充气。变频控制柜控制污水泵 启动与停止也控制着充气胶囊阀的开启与关闭，充气胶囊阀的压缩空气管上 的电磁阀随着污水泵的启动而开启与关闭，当其中一个系统污水泵启动，该 系统的通电开启断电关闭电磁阀开启快速排气，通电关闭断电开启的电磁阀 关闭，充气胶囊阀被排气打开，污水经进水管流进进水室，经过筛网，穿过 滤料，进入吸水室，过滤后的污水经吸水管，污水泵，出水管输送到水源热 泵机组进行换热，换热后的污水经回水管流回到另一个系统的过滤器内的吸 水室，穿过筛网，滤料层，将滤料上粘的污物冲洗掉并带走，经退水管，止 回阀流回污水管网，完成过滤与反冲洗过程;当本系统污水泵停止运行，另 系统污水泵启动，重复前一系统的上述运行过程，前一个过滤状态变成反冲 洗状态，这个过程可以交替不间断循环往复运行，水泵交替运行时间，可以 根据试验确定，这样来实现污水自动过滤与反冲洗的过程，为污水源热泵机 组提供品质可靠的污水的来源，经过过滤的污水可以直接进入水源热泵机组 的冷凝器或蒸发器，进行换热，节省投资，减少故障，提高制热或制冷效率。
