申请日2013.02.09
公开(公告)日2013.09.11
IPC分类号E03B1/04; E03C1/12
摘要
本实用新型公开了一种家庭洗衣机废水便捷收集装置，它包括第一储水桶和第二储水桶，第一储水桶上安装有固定架，还包括分水器，分水器为安装在固定架上的密闭容器，分水器的顶部设有进水管，进水管与洗衣机上的排水管连接，分水器的底部设有第一出水管，第一出水管上装有浮球阀，分水器的侧面设有第二出水管，第二出水管与软管连接，软管伸入第二储水桶内。本实用新型家庭便捷收集装置结构简单，使用方便、安全，不占地方，节约用水，成本低且不用人工在场看护即可轻松实现将洗衣机产生的废水分开收集后再利用。
权利要求书

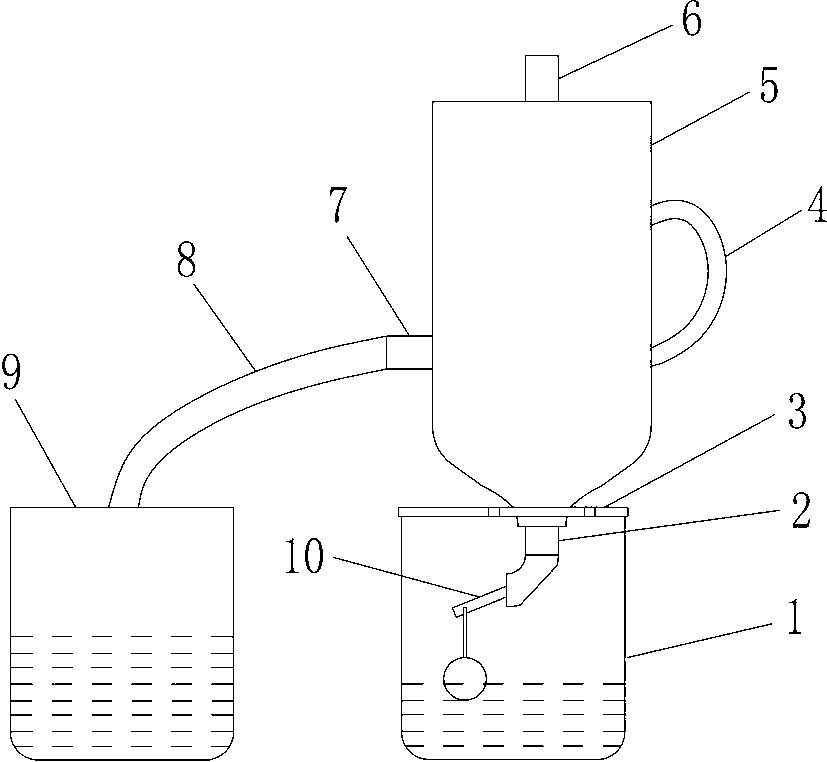

1.一种家庭洗衣机废水便捷收集装置，它包括第一储水桶(1)和第二储水桶(9)，第一储水桶(1)上安装有固定架(3)，其特征在于：还包括分水器(5)，分水器(5)为一安装在固定架(3)上的密闭容器，分水器(5)的顶部设有进水管(6)，进水管(6)与洗衣机上的排水管连接，分水器(5)的底部设有第一出水管(2)，第一出水管(2)上装有浮球阀(10)，分水器(5)的侧面设有第二出水管(7)，第二出水管(7)与软管(8)连接，软管(8)伸入第二储水桶(9)内。
2.根据权利要求1所述的家庭洗衣机便捷收集装置，其特征在于：所述的分水器(5)上还设有把手(4)。
说明书
家庭洗衣机废水便捷收集装置
技术领域
本实用新型涉及一种家庭废水再利用领域，具体涉及一种家庭洗衣机废水便捷收集装置。
背景技术
生活需要水，生活离不开水，水是宝贵的，我们都应该要节约用水，然而节约用水不仅是口号，更应该是行动。目前，洗衣机已经普及，走进了千家万户，洗衣机的出现，给人们的生活带去许多方便，洗衣机洗衣后排出的废水往往直接排入下水道，这是对水源的很大浪费。目前市场上已有洗衣机废水再利用装置的出现，然而其结构、系统较复杂，不利于在家庭中使用和推广。
实用新型内容
本实用新型需解决的问题是提供一种结构简单、操作简便安全、不占地方、节约用水、成本低和不用人工在场看护即可轻松实现将洗衣机产生的废水分开收集后再利用的家庭洗衣机废水便捷收集装置。
为了实现上述目的，本实用新型设计一种家庭洗衣机废水便捷收集装置，它包括第一储水桶和第二储水桶，第一储水桶上安装有固定架，还包括分水器，分水器为安装在固定架上的密闭容器，分水器的顶部设有进水管，进水管与洗衣机上的排水管连接，分水器的底部设有第一出水管，第一出水管处装有浮球阀，分水器的侧面设有第二出水管，第二出水管与软管连接，软管伸入第二储水桶内。
所述的分水器上还设有把手。
本实用新型家庭洗衣机废水便捷收集装置的有益效果：洗衣机每次洗衣服要分多次排水，本方案收集并利用洗衣机第一次排出的水，使装置中的浮球上浮从而使浮球阀关闭，第一出水管不再出水，从而使洗衣机第二、三次排出的水从第二出水管排出至第二储水桶，实现洗衣机水的分离，将第一次排出的比较脏且含有洗衣液的水用于冲第一遍厕所，第二、三次比较干净的水用于冲第二遍厕所或用于冲刷地板。本方案设计结构简单、操作简便安全、不占地方、节约用水且成本低，能合理利用家庭洗衣机废水，适合在家庭中使用和推广。
