申请日2012.05.21
公开(公告)日2012.12.19
IPC分类号F25B30/06; F28D1/06
摘要
本实用新型公开了污水换热系统，包括污水换热池以及设于污水换热池内的进水集管和出水集管，进水集管和出水集管间隔分布，进水集管和出水集管之间通过若干换热管连接，污水换热池内设置有用于对污水进行搅动的搅拌器。本实用新型方式上类似浸泡式换热，但中间加上搅拌器后使得流经换热器污水的流速更快、流量更稳定，整个水池充分扰动后对换热管密度和均匀程度的需求极大降低了，此外扰动也可以解决污水池底淤积的问题;由于热管密度和均匀程度很低，换热管的成本极大的降低了，总体成本接近水泵循环的方式，而且搅拌器的能耗低于水泵，加上没有堵塞问题、污垢影响小，实用性非常好。
权利要求书

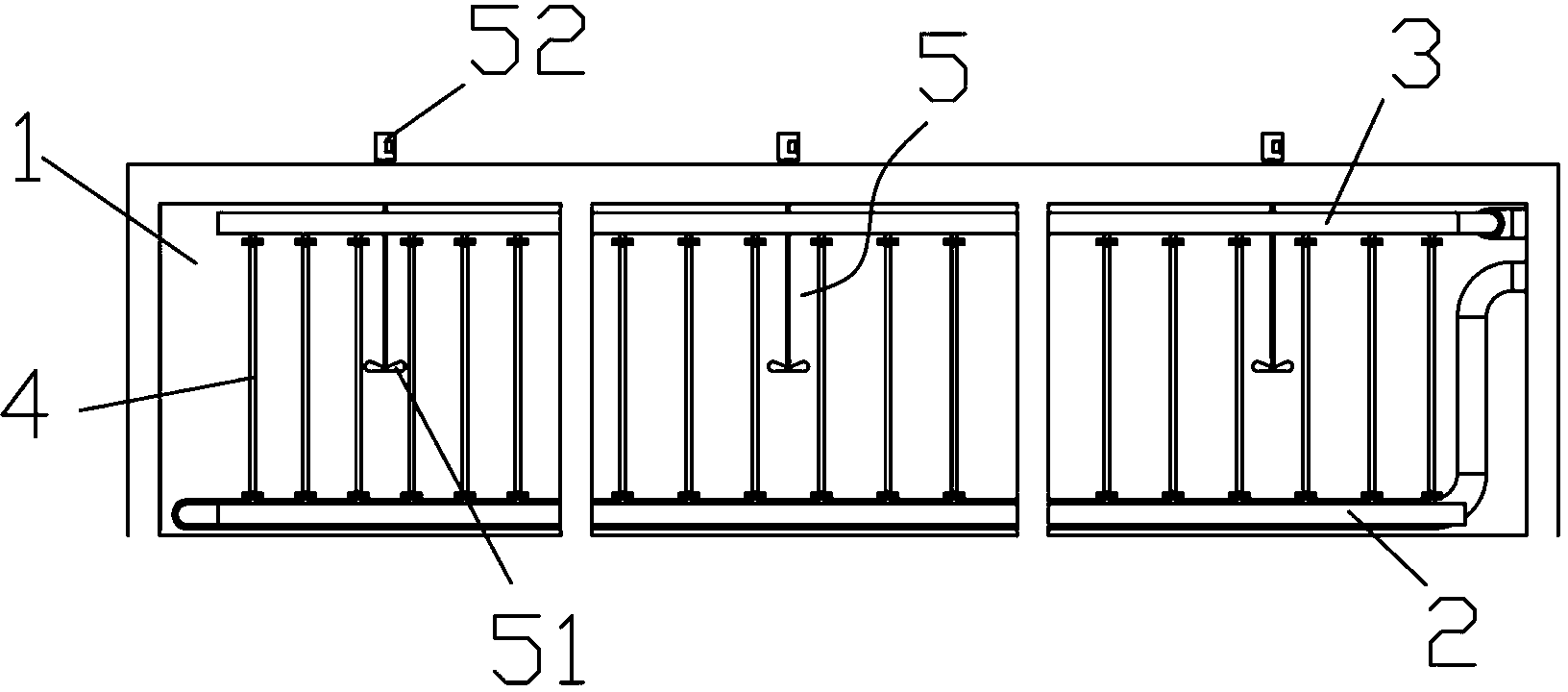

1.污水换热系统，其特征在于包括污水换热池(1)以及设于污水换热池(1)内的进水集管(2)和出水集管(3)，进水集管(2)和出水集管(3)间隔分布，进水集管(2)和出水集管(3)之间通过若干换热管(4)连接，污水换热池(1)内设置有用于对污水进行搅动的搅拌器(5)。
2.根据权利要求1所述的污水换热系统，其特征在于所述进水集管(2)和出水集管(3)包括若干条并列互连的与污水换热池(1)的池底平行设置的横向管道，进水集管(2)和出水集管(3)的其中一个设置在靠近污水换热池(1)的池底一侧，另一个设置在靠近污水换热池(1)的池面一侧。
3.根据权利要求2所述的污水换热系统，其特征在于所述换热管(4)为直管，其以垂直的方式固定于进水集管(2)和出水集管(3)之间。
4.根据权利要求2所述的污水换热系统，其特征在于所述换热管(4)均匀地分布在横向管道上。
5.根据权利要求1所述的污水换热系统，其特征在于所述搅拌器(5)包括面向污水换热池的池底转动的转叶(51)以及用于驱动转叶转动的电机(52)，电机(52)的驱动轴与转叶(51)连接。
说明书
污水换热系统
技术领域
本实用新型涉及污水换热系统。
背景技术
目前热泵系统的应用范围正迅速扩大，污水热源是一个温度高、供应量匹配性好的优质热源。污水热源的传统换热方式一种是抽取污水通过换热器进行换热，此方式一般由过滤器、水泵和换热器组成，优点是造价较低、体积较小，缺点是容易堵塞、结垢，需要经常清理维护。另一种是采用浸泡式换热，将换热器均匀的安置在污水池中换取热量，优点是无堵塞问题，缺点是由于污水相对换热管的流速低且不稳定使得要充分提取污水热量就需要高密度布置大量的换热管才行，带来的问题就是体积大，造价高。
发明内容
针对上述问题，本实用新型提供一种同时具有体积小、造价低以及免堵塞结垢两种优点的污水换热系统。
本实用新型为解决其技术问题所采用的技术方案是：
污水换热系统，包括污水换热池以及设于污水换热池内的进水集管和出水集管，进水集管和出水集管间隔分布，进水集管和出水集管之间通过若干换热管连接，污水换热池内设置有用于对污水进行搅动的搅拌器。
优选的是，所述进水集管和出水集管包括若干条并列互连的与污水换热池的池底平行设置的横向管道，进水集管和出水集管的其中一个设置在靠近污水换热池的池底一侧，另一个设置在靠近污水换热池的池面一侧。
优选的是，所述换热管为直管，其以垂直的方式固定于进水集管和出水集管之间。
优选的是，所述换热管均匀地分布在横向管道上。
优选的是，所述搅拌器包括面向污水换热池的池底转动的转叶以及用于驱动转叶转动的电机，电机的驱动轴与转叶连接。
本实用新型的有益效果是：本实用新型配合搅拌器使用，可以全部提取污水中的富余热量。其方式上类似浸泡式换热，但中间加上搅拌器后使得流经换热器污水的流速更快、流量更稳定，整个水池充分扰动后对换热管密度和均匀程度的需求极大降低了，此外扰动也可以解决污水池底淤积的问题。由于热管密度和均匀程度很低，换热管的成本极大的降低了，总体成本接近水泵循环的方式，而且搅拌器的能耗低于水泵，加上没有堵塞问题、污垢影响小，实用性非常好。
