申请日2012.05.22
公开(公告)日2013.08.21
IPC分类号C02F9/06; C02F1/24; C02F1/465
摘要
本发明公开了一种污水多相流电气浮处理方法及多相流电气浮装置。它是将进入气浮箱的溶气气浮接触区内的污水通过多相流气浮泵实现溶气气浮处理后，再进入气浮箱的电气气浮接触区，在多相流气浮泵和电气气浮电极组的作用下实现电气气浮处理;电气气浮处理后的水经过静置后，形成净化水排除。处理效果稳定，分离效率高;故障率低;生产运行成本低;操作运行简便;实现电气浮的电极不易污染堵塞，降低溶气气浮能耗。
权利要求书
1.一种多相流电气浮装置，它包括气浮箱，多相流气浮泵，气浮箱下部 连接联通污水的进水管，气浮箱上部连接联通净水出水管，其特征在 于气浮箱内设有第一隔板、第二隔板;第一隔板，第二隔板将气浮箱 内的空间分隔成溶气气浮接触区，和电气气浮接触区，电气气浮接触 区的气浮箱内设有电气气浮电极组;多相流气浮泵的第一输出管与气 浮箱的溶气气浮接触区连接联通，多相流气浮泵的第二输出管与气浮 箱的电气气浮接触区连接联通。
2.如权利要求1所述多相流电气浮装置，其特征在于所述进水管与气浮箱 的溶气气浮接触区连接联通。
3.如权利要求1所述多相流电气浮装置，其特征在于所述溶气气浮接触区 由第一隔板和气浮箱箱壳体构成;电气气浮接触区由第一隔板、第二 隔板和气浮箱箱壳体构成。
4.如权利要求1或3所述多相流电气浮装置，其特征在于所述第二隔板的 高度大于第一隔板的高度。
5.如权利要求1或3所述多相流电气浮装置，其特征在于气浮箱内设有第 三隔板，第三隔板、第二隔板和气浮箱箱壳体之间构成气浮分离区， 第三隔板和气浮箱箱壳体之间构成净水区。
6.如权利要求5所述多相流电气浮装置，其特征在于净水区与气浮分离区 在第三隔板底部相连通。
7.如权利要求1所述多相流电气浮装置，其特征在于气浮箱上部设有刮渣 机，刮渣机的末端的气浮箱内设有渣槽，渣槽底部设排渣管。
8.一种基于权利要求1所述多相流电气浮装置的污水多相流电气浮处理方 法，它是将进入气浮箱的溶气气浮接触区内的污水通过多相流气浮泵 实现溶气气浮处理后，再进入气浮箱的电气气浮接触区，在多相流气 浮泵和电气气浮电极组的作用下实现电气气浮处理;电气气浮处理后 的水经过静置后，形成净化水排除。
9.如权利要求8所述污水多相流电气浮处理方法，其特征在于通过多相流 气浮泵进入溶气气浮接触区内的气浮进水量不低于进入电气气浮接触 区内的气浮进水量。
10.如权利要求8或9所述污水多相流电气浮处理方法，其特征在于净化水 一部分进入多相流气浮泵的进水管，形成气浮水的循环使用。
说明书
污水多相流电气浮处理方法及多相流电气浮装置
技术领域
本发明属于污水治理技术，具体涉及一种污水气浮处理方法及气浮装 置。
背景技术
目前，在废水处理行业中，气浮工艺是常用的技术。现有的气浮技术 是溶气气浮、机械气浮或电气浮。这些气浮工艺的气浮效果差，故障 率，难以处理到出水指标。
此类工艺存在的问题：1)机械气浮的气泡大，气浮效果差; 2)溶 气气浮运行能耗高，操作困难，故障率高; 3)电气浮虽然气浮效果 好，但气浮电极容易污染，需要定期清洗。
如何解决上述问题，现有文献尚未有公开报道。
发明内容
本发明的目的在于提供一种污水多相流电气浮处理方法及多相流电气 浮装置，以解决上述问题。

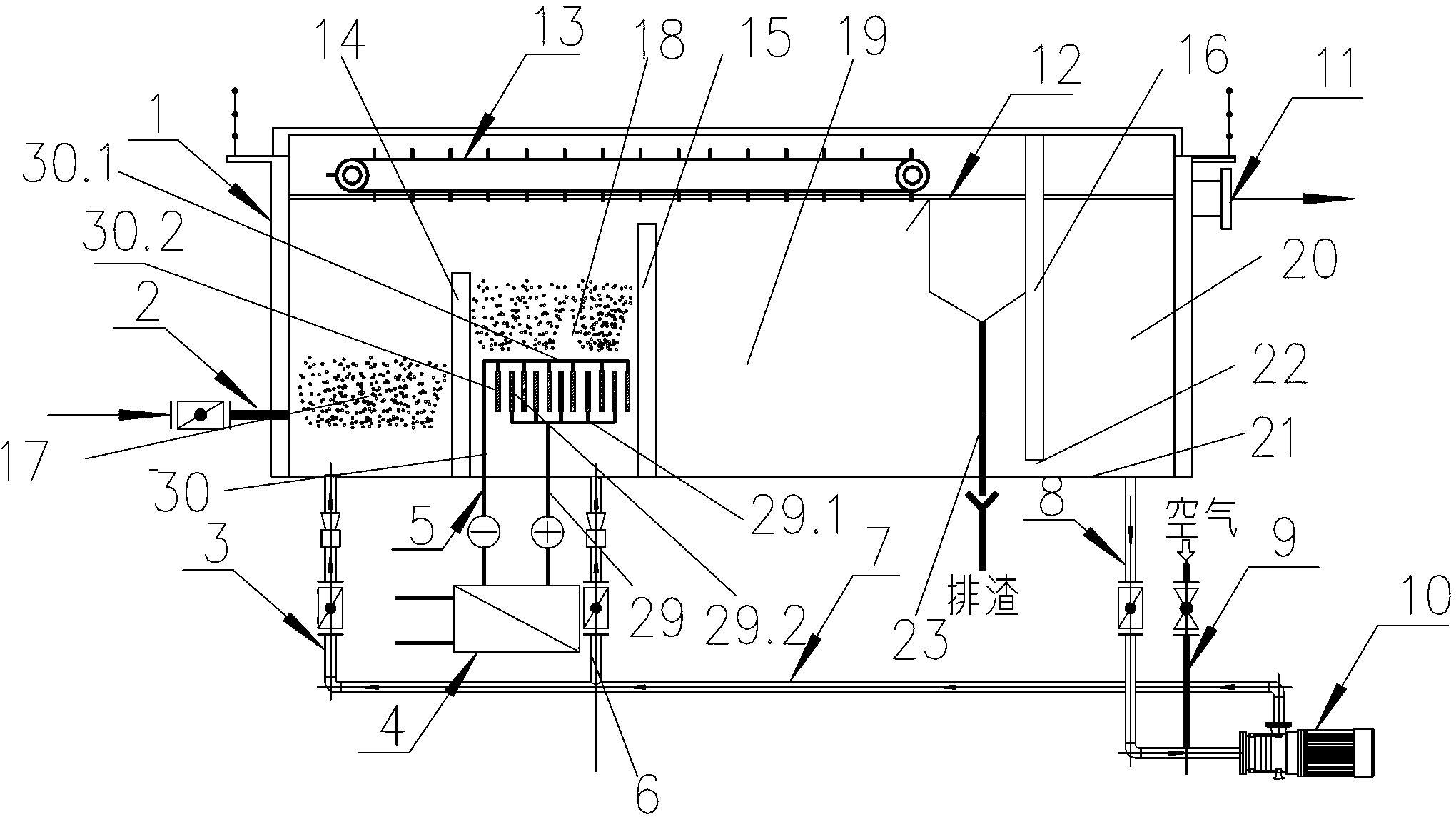

本发明多相流电气浮装置，它包括气浮箱，多相流气浮泵，气浮箱下 部连接联通污水的进水管，气浮箱上部连接联通净水出水管，气浮箱 内设有第一隔板、第二隔板;第一隔板，第二隔板将气浮箱内的空间 分隔成溶气气浮接触区，和电气气浮接触区，电气气浮接触区的气浮 箱内设有电气气浮电极组;多相流气浮泵的第一输出管与气浮箱的溶 气气浮接触区连接联通，多相流气浮泵的第二输出管与气浮箱的电气 气浮接触区连接联通。
所述进水管与气浮箱的溶气气浮接触区连接联通。
所述溶气气浮接触区有由第一隔板和气浮箱箱壳体构成;电气气浮接 触区由第一隔板、第二隔板和气浮箱箱壳体构成。
所述第二隔板的高度第一隔板的高度。
气浮箱内设有第三隔板，第三隔板、第二隔板和气浮箱箱壳体之间构 成气浮分离区，第三隔板和气浮箱箱壳体之间构成净水区。
净水区与气浮分离区在第三隔板底部相连通。
气浮箱上部设有刮渣机，刮渣机的末端的气浮箱内设有渣槽，渣槽底 部设排渣管。
电气气浮电极组中，每个电极组中阴极板与阳极板之间的距离是4~7毫 米。
本发明多相流电气浮装置的污水多相流电气浮处理方法，它是将进入 气浮箱的溶气气浮接触区内的污水通过多相流气浮泵实现溶气气浮处 理后，再进入气浮箱的电气气浮接触区，在多相流气浮泵和电气气浮 电极组的作用下实现电气气浮处理;电气气浮处理后的水经过静置后 ，形成净化水排除。
通过多相流气浮泵进入溶气气浮接触区内的气浮进水量不低于进入电 气气浮接触区内的气浮进水量。
净化水一部分进入多相流气浮泵的进水管，形成气浮水的循环使用。
在实施电气气浮处理过程中，正负极换向操作。
本发明利用多相流气浮泵在同一气浮箱内实现溶气气浮和电气浮;使 气浮出水水质优于溶气气浮和机械气浮，同时，操作运行更稳定。气 浮装置其本体可以是构筑物，也可以是设备。
按本发明的新型气浮技术具有如下优点：
处理效果稳定，分离效率高;故障率低;生产运行成本低;操作运行 简便;实现电气浮的电极不易污染堵塞，降低溶气气浮能耗。
