申请日2012.05.22
公开(公告)日2012.11.28
IPC分类号B01D3/14
摘要
本实用新型公开了一种精馏设备污水处理装置，包括真空水箱(1)，所述真空水箱(1)上设置有进水口(2)和出水口(3)，所述进水口(2)通过真空泵与上一级精馏设备连接，其特征在于：所述真空水箱(1)上设置有冷却回路，所述冷却回路包括冷却塔(4)和泵(5)，所述泵(5)一端接在冷却塔的出水口(3)上，一端与真空水箱的进水口(2)连接。采用上述结构，利用泵将真空水箱中的污水抽到冷却塔中进行冷却，然后再回流到真空水箱中，从而去除污水中的热量，保证真空水箱的真空度，从而减少了污水的处理量和排放频次，具有节能减排的优点。
权利要求书

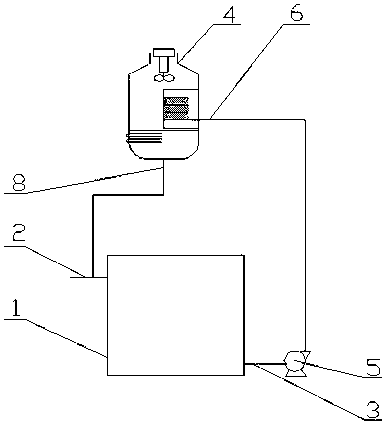

1.一种精馏设备污水处理装置，包括真空水箱(1)，所述真空水箱(1)上设置有进水口(2)和出水口(3)，所述进水口(2)通过真空泵与上一级精馏设备连接，其特征在于：所述真空水箱(1)上串接冷却回路，所述冷却回路包括冷却塔(4)和泵(5)，所述泵(5)一端接在冷却塔的进口(6)上，一端与真空水箱出水口(3)相连，所述冷却塔出口(8)与真空水箱的进水口(2)相连。
说明书
一种精馏设备污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种精馏设备污水的真空水箱处理装置。
背景技术
精馏生产中所产生的杂质，往往采用真空泵对其做真空处理，利用负压将其抽出。处理过程中，就会将精馏产生的热量和杂质吸入到预设的真空水箱中。由于温度的影响对真空水箱的真空度至关重要，而水箱中温度越高，真空度越差。为此，传统的方式是采用人工补水的方法，即通过添水来起到降温和稀释水箱中有机物的目的，但采用这样的方法就会大大增加真空水箱中污水的处理量以及处理排放的频次，影响环境卫生，同时也会因为污水排放频次的增加，导致成本的增加。
发明内容
本实用新型所要解决的技术问题是提供一种精馏设备污水处理装置，具有节能减排的特点。
为解决上述技术问题，本实用新型的技术方案为：一种精馏设备污水处理装置，包括真空水箱，所述真空水箱上设置有进水口和出水口，所述进水口通过真空泵与上一级精馏设备连接，其创新点在于：所述真空水箱上串接冷却回路，主要包括冷却塔和泵，所述泵一端接在冷却塔的进口，一端与真空水箱的出水口相连，所述冷却塔出口与真空水箱的进水口相连。
本实用新型的优点在于：采用上述结构的精馏设备污水处理装置，通过在真空水箱上串接冷却回路，利用泵将真空水箱的污水抽送至冷却塔中进行冷却，再将水回流至真空水箱中，从而避免了因为温升的变化，导致的真空度下降问题，同时无须添加水，大大减小了污水的排放频次，节约了成本，保护了环境。
