申请日2012.05.22
公开(公告)日2012.09.26
IPC分类号B01D24/46; B01D24/12
摘要
本发明公开了一种多用途水处理过滤装置，包括罐体，该罐体内设有过滤机构，所述罐体内设有隔离板，该隔离板将所述过滤机构沿竖直方向至少分隔成两个过滤格，相邻过滤格之间通过连接管串联连通。通过隔离板将所述过滤机构沿竖直方向至少分隔成两个过滤格，并将相邻过滤格串联起来形成多级串联的过滤机构，达到了在不改变过滤层厚度的情况下，提高了过滤效果，不易形成混层或板结，节能节水的目的。适用于水处理。
权利要求书

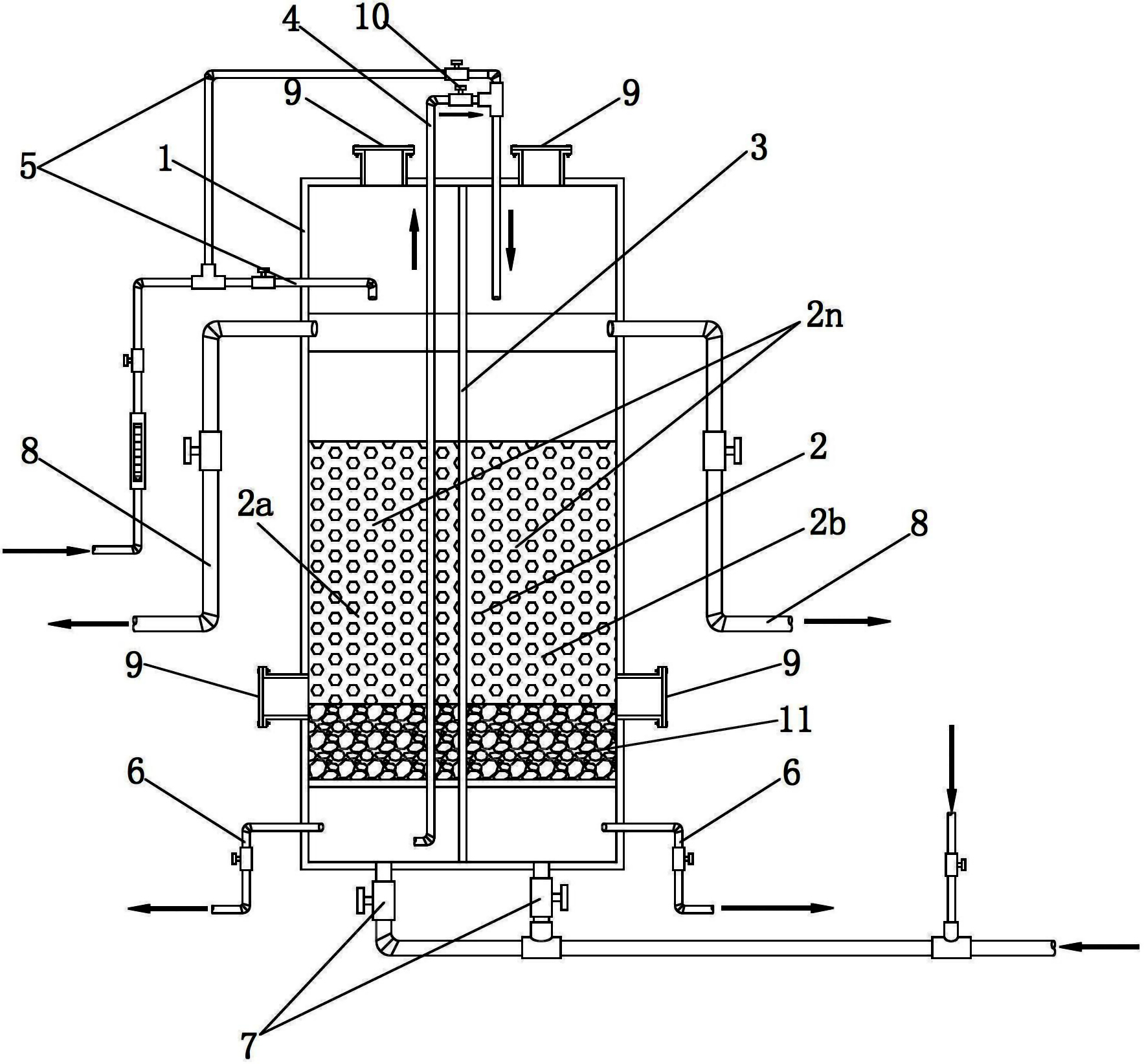

1.一种多用途水处理过滤装置，包括罐体(1)，该罐体(1)内设有过 滤机构(2)，其特征在于：所述罐体(1)内设有隔离板(3)，该隔 离板(3)将所述过滤机构(2)沿竖直方向至少分隔成两个过滤格( 2n)，相邻过滤格(2n)之间通过连接管(4)串联连通。
2.根据权利要求1所述的多用途水处理过滤装置，其特征在于：所述过滤 机构(2)包括两个过滤格(2n)，该两个过滤格(2n)分别为一级过 滤格(2a)和二级过滤格(2b);所述一级过滤格(2a)的底部通过 所述连接管(4)与所述二级过滤格(2b)的顶部连通。
3.根据权利要求1或2所述的多用途水处理过滤装置，其特征在于：所述 过滤格(2n)的顶部分别设有带进水阀的原水进水管(5)。
4.根据权利要求1或2所述的多用途水处理过滤装置，其特征在于：所述 过滤格(2n)的底部分别设有滤水出水管(6)。
5.根据权利要求1或2所述的多用途水处理过滤装置，其特征在于：所述 过滤格(2n)的底部分别设有反冲洗进水管(7)，所述过滤格(2n) 的中部分别设有反冲洗出水管(8)。
6.根据权利要求1或2所述的多用途水处理过滤装置，其特征在于：所述 过滤格(2n)的顶部和底部分别设有添料孔(9)。
7.根据权利要求1或2所述的多用途水处理过滤装置，其特征在于：所述 连接管(4)上设有阀门(10)。
8.根据权利要求2所述的多用途水处理过滤装置，其特征在于：所述一级 过滤格(2a)中滤料的粒径大于所述二级过滤格(2b)中滤料的粒径 。
9.根据权利要求2或8所述的多用途水处理过滤装置，其特征在于：所述 一级过滤格(2a)中滤料的粒径一致，所述二级过滤格(2b)中滤料 的粒径一致。
说明书
多用途水处理过滤装置
技术领域
本发明涉及水处理领域，具体地指一种多用途水处理过滤装置。
背景技术
目前，国内外传统采用的水处理过滤装置大多采用多层滤料层叠加的 方法，如无烟煤+石英砂双层滤料形式或无烟煤+石英砂+镏铁矿三层滤 料形式，但这类水处理过滤装置存在以下几个问题：
1、由于一般的水处理过滤装置是在同一过滤格内采用多层过滤层叠加 的方式，所以容易出现混层、板结和跑料的现象，同时，该结构的过 滤装置因反冲洗强度大、次数多，所以其滤料使用寿命短;
2、由于一般的水处理装置采用压力式过滤方式，所以当采用多层过滤 层叠加方式时，为满足过滤所需的压力要求，必须提高设备提升泵的 功率，增加了水处理的能耗;
3、采用多层过滤层叠加后，过滤层反冲洗的强度和时间都必须对应增 加，既耗电又耗水，并且容易导致滤料因长期承受较大的冲刷强度发 生跑料、磨损及破碎现象;
4、多层过滤层叠加后会使过滤层高度增加，从而导致设备整体尺寸过 大;
5多层过滤层叠加的运行方式单一、不灵活，无法针对各种不同类型的 原水水质、水量变化而灵活调节。
发明内容
本发明的目的是为了解决上述背景技术存在的不足，提出一种过滤效 果好，不易形成混层、板结或跑料，节能节水且整体尺寸小的多用途 水处理过滤装置。
为实现上述目的，本发明所设计的一种多用途水处理过滤装置，包括 罐体，该罐体内设有过滤机构，所述罐体内设有隔离板，该隔离板将 所述过滤机构沿竖直方向至少分隔成两个过滤格，相邻过滤格之间通 过连接管串联连通。通过隔离板将所述过滤机构沿竖直方向至少分隔 成两个过滤格，并将相邻过滤格串联起来形成多级串联的过滤机构， 达到了在不改变过滤层厚度的情况下，提高了过滤效果，不易形成混 层或板结，节能节水的目的。
上述方案中，所述过滤机构包括两个过滤格，该两个过滤格分别为一 级过滤格和二级过滤格;所述一级过滤格的底部通过所述连接管与所 述二级过滤格的顶部连通。当然，过滤格的数量可以根据实际进出水 处理要求设计。
上述方案中，所述过滤格的顶部分别设有带进水阀的原水进水管，这 样各过滤格可以单独进水，使本装置可针对各种不同类型的原水水质 、水量变化而灵活调节使用。
上述方案中，所述过滤格的底部分别设有滤水出水管。这样，各过滤 格既可串联形成多级过滤机构，又可各自独立过滤，适用性更好。
上述方案中，所述过滤格的底部分别设有反冲洗进水管，所述过滤格 的中部分别设有反冲洗出水管。
上述方案中，所述过滤格的顶部和底部分别设有添料孔。
上述方案中，所述连接管上设有阀门。
上述方案中，所述一级过滤格中滤料的粒径大于所述二级过滤格中滤 料的粒径。这样，所述一级过滤格能有效地利用了截污量最大的滤层 容积，有利于截留更多的悬浮杂质，所述二级过滤格有利于截留水中 细小的杂质颗粒，出水水质更好。
上述方案中，所述一级过滤格中滤料的粒径一致，所述二级过滤格中 滤料的粒径一致。这样，可以使得各过滤格截污量分布更均匀，截污 容量更大，不仅可延长过滤周期，并且能够以更多的有效滤层厚度和 较高的滤速条件达到高速过滤的效果，满足严格的国家饮用水出水水 质的主要指标要求，取得理想的技术和经济效益。
本发明的优点在于：
1、通过隔离板将所述过滤机构沿竖直方向至少分隔成两个过滤格，并 将相邻过滤格串联起来形成多级串联的过滤机构，达到了在不改变设 备整体高度的情况下，提高过滤效果，节能节水的目的;
2、与传统的竖向流过滤形式相比，由于本过滤装置将过滤格横向串联 ，所以本发明有效地利用了提升泵的富余水头(传统滤池仅能利用20 -30%的提升水头)来克服多级过滤层的水流阻力，因此能够在增加有 效过滤层数量的同时保持整个装置的高度不变，不仅避免了因过滤层 堆积厚度过高容易形成混层或板结的弊端，减少装置维护的难度，而 且有利于同其他预处理工艺结合起来，制备成一体化水处理装置;
3、由于各过滤格的中部和底部分别对应加设反冲洗出水管和反冲洗进 水管，所以本发明可以根据不同级过滤层的截污量情况，灵活地确定 各级过滤格的反冲洗强度和时间，而且不同过滤格之间可以单独冲洗 而不互相干扰，与传统的以相同强度冲洗整个过滤层的方法相比，本 发明中每级滤料冲洗所需的耗水量都比较少，从而节约了大量的电能 和水能，也降低了滤料发生跑料、磨损及破碎现象的几率;
4、在所述过滤格的顶部和底部分别对应加设原水进水管和滤水出水管 ，这样，各过滤格既可串联形成多级过滤机构，又可各自独立过滤， 使本过滤装置可针对各种不同类型的原水水质、水量变化而灵活调节 使用，适用性更好;
5、每级过滤层保持均质粒径级配结构，而各级过滤层滤料粒径则沿水 流方向由大到小采取总体反粒度滤层的结构，即前级过滤格内采用平 均粒径相对较大的滤料，尽可能有效地利用了截污量最大的滤层容积 ，有利于截留更多的悬浮杂质;后级过滤格内采用平均粒径相对较小 的滤料，有利于截留水中细小的杂质颗粒，出水水质更好，在每一级 过滤层中均采用均匀的粒径级配，可以使得各级过滤层截污量分布更 均匀，截污容量更大，不仅可延长过滤周期，并且能够以更多的有效 过滤层厚度和较高的滤速条件达到高速过滤的效果，满足严格的国家 饮用水出水水质的主要指标要求，取得理想的技术和经济效益。
