申请日2012.05.22
公开(公告)日2013.01.09
IPC分类号B01D29/60; B01D29/68
摘要
本发明公开了一种水处理设备过滤器，包括：外壳体，所述外壳体下部一侧设有进水口，所述外壳体上部另一侧设有出水口，所述外壳体底部设有反洗出水管和放空管，所述外壳体轴线上设有中心轴，所述反洗出水管和中心轴底部连接，所述进水口和出水口之间设有一多孔板，所述多孔板上设有多个不锈钢滤元，所述不锈钢滤元下端设有反洗吸口，所述反洗吸口连接有反洗臂，所述反洗臂与所述中心轴连接，所述外壳体上端设有机座，所述机座上设有电动机，所述电动机和机座之间设有减速机，所述电动机输出端与中心轴上端连接，所述外壳体外侧设有压差控制系统和警报器。通过上述方式，本发明具有体积小、结构紧凑、过滤面积大、使用寿命长的优点。
权利要求书
1.一种水处理设备过滤器，其特征在于，包括：外壳体，所述外壳体下部一侧设有进水口，所述外壳体上部另一侧设有出水口，所述外壳体底部设有反洗出水管和放空管，所述反洗出水管上设有阀门，所述外壳体轴线上设有中心轴，所述反洗出水管和中心轴底部连接，所述进水口和出水口之间设有一多孔板，所述多孔板上设有多个不锈钢滤元，所述不锈钢滤元下端设有反洗吸口，所述反洗吸口连接有反洗臂，所述反洗臂与所述中心轴连接，所述外壳体上端设有机座，所述机座上设有电动机，所述电动机和机座之间设有减速机，所述电动机输出端与中心轴上端连接，所述外壳体外侧设有压差控制系统和警报器。
2.根据权利要求1所述的水处理设备过滤器，其特征在于，所述反洗出水管上的阀门为电动阀。
3.根据权利要求1所述的水处理设备过滤器，其特征在于，所述反洗出水管上的阀门为电磁阀。
4.根据权利要求1所述的水处理设备过滤器，其特征在于，所述减速机为摆线针轮减速机。
5.根据权利要求1所述的水处理设备过滤器，其特征在于，所述压差控制系统包括设置在进水口和出水口的两个压力表和压差控制器，所述压差控制器和两个压力表电性连接。
6.根据权利要求5所述的水处理设备过滤器，其特征在于，所述警报器与压差控制器电性连接。
7.根据权利要求1所述的水处理设备过滤器，其特征在于，所述不锈钢滤元可以采用不锈钢钻孔滤元、不锈钢契形滤元或不锈钢编织网滤元。
8.根据权利要求1所述的水处理设备过滤器，其特征在于，所述过滤器工作压力范围为0.2MPa~1MPa。
9.根据权利要求1所述的水处理设备过滤器，其特征在于，所述外壳体采用碳钢制成，并涂布有环氧树脂。
说明书
水处理设备过滤器
技术领域
本发明涉及水处理设备领域，特别是涉及一种水处理设备过滤器。
背景技术
在化工、食品加工、制药、冶金、造纸、采矿等行业都会产生大量废水，这些废水不管是排放还是循环利用，都需要将废水经过过滤处理。还有一些像海水淡化、锅炉用水等行业也需要将水进行过滤处理。需要进行处理的水中含有各种固体杂质，均需要进行过滤处理。现有的过滤器存在着设备体积大、人工量大、结构不够紧凑、滤元使用寿命短等缺点。
发明内容
本发明主要解决的技术问题是提供一种水处理设备过滤器，能够解决现有技术中存在的问题，具有体积小、结构紧凑、使用寿命长的优点。

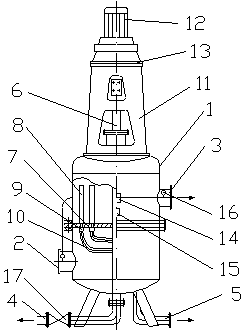

为解决上述技术问题，本发明采用的一个技术方案是：提供一种水处理设备过滤器，包括：外壳体，所述外壳体下部一侧设有进水口，所述外壳体上部另一侧设有出水口，所述外壳体底部设有反洗出水管和放空管，所述反洗出水管上设有阀门，所述外壳体轴线上设有中心轴，所述反洗出水管和中心轴底部连接，所述进水口和出水口之间设有一多孔板，所述多孔板上设有多个不锈钢滤元，所述不锈钢滤元下端设有反洗吸口，所述反洗吸口连接有反洗臂，所述反洗臂与所述中心轴连接，所述外壳体上端设有机座，所述机座上设有电动机，所述电动机和机座之间设有减速机，所述电动机输出端与中心轴上端连接，所述外壳体外侧设有压差控制系统和警报器。
在本发明一个较佳实施例中，所述反洗出水管上的阀门为电动阀。
在本发明一个较佳实施例中，所述反洗出水管上的阀门为电磁阀。
在本发明一个较佳实施例中，所述减速机为摆线针轮减速机。
在本发明一个较佳实施例中，所述压差控制系统包括设置在进水口和出水口的两个压力表和压差控制器，所述压差控制器和两个压力表电性连接。
在本发明一个较佳实施例中，所述警报器与压差控制器电性连接。
在本发明一个较佳实施例中，所述不锈钢滤元可以采用不锈钢钻孔滤元、不锈钢契形滤元或不锈钢编织网滤元。
在本发明一个较佳实施例中，所述过滤器工作压力范围为0.2MPa~1MPa。
在本发明一个较佳实施例中，所述外壳体采用碳钢制成，并涂布有环氧树脂。
本发明的有益效果是：本发明揭示的水处理设备过滤器，具有体积小、结构紧凑、过滤面积大、使用寿命长的优点。
