申请日2012.05.22
公开(公告)日2012.10.17
IPC分类号C02F11/12
摘要
本发明公开了一种电极式污泥压榨带，它以过滤带为上压榨带和下压榨带。所述上压榨带和下压榨带均为履带式结构的环形带，上压榨带上的电极条连接竖滑触线，下压榨带连接平滑触线，两只平滑触线分别弹性触及预置的24V～120V直流电的正、负极。本发明应用时，上压榨带和下压榨同步匀速卷绕运动，进入压榨区上压榨带和下压榨带得电并相对夹持载有湿污泥的过滤带，在具有电位差的条件下，湿污泥产生电泳现象，促成湿污泥中的细胞水破壁溢出向负电位的下桥板流动，在电泳和压榨条件共同作用下，显著提高湿污泥压榨脱水效率。
权利要求书
1.一种电极式污泥压榨带，它以平铺扁平的过滤带(1)为界分成上压榨带和下压榨带;其特征在于：所述上压榨带为幅宽500mm～2500mm的履带式结构环形带，由2～5条相同且相间排列的链条(3)和横向并排连接的上桥板(4)组成，上桥板(4)左端连接竖滑触线(5)，弹性外伸的竖滑触线(5)在进入压榨区触及预置的24V～120V直流电正极(5.1);所述下压榨带同样为幅宽500mm～2500mm的履带式结构环形带，由2～5条相同且相间排列的链条(3)和横向并排连接的下桥板条(6)组成，在下桥板条(6)的右端连接平滑触线(2)，弹性外伸的平滑触线(2)在进入压榨区触及24V～120V直流电负极(2.1);所述上压榨带和下压榨带面对面平行夹持过滤带(1)，具有正电位的上压榨带与具有负电位的下压榨带被位于中间层的过滤带(1)绝缘相隔构成电极式结构。
2.根据权利要求1所述的电极式污泥压榨带，其特征在于：所述链条(3)两侧设有翼板结构。
3.根据权利要求1所述的电极式污泥压榨带，其特征在于：所述上桥板(4)为槽形钢，其宽度等于所配链条(3)的节距，上桥板(4)缺口一面朝上与链条(3)的翼板作绝缘连接，对边底板朝向过滤带(1)的一面由里向外依次分层连接绝缘垫(4.1)和电极板(4.2)，在电极板(4.2)两端分别连接堰板(4.3)构成防溢结构。
4.根据权利要求1所述的电极式污泥压榨带，其特征在于：所述下桥板(6)为矩形钢管，其宽度等于所配链条(3)的节距，链条(3)与下桥板(6)底面绝缘连接，朝向过滤带(1)的一面均布φ1.5mm～φ3mm的淋水孔。
5.根据权利要求1所述的电极式污泥压榨带，其特征在于：所述绝缘垫(4.1)为塑料板。
6.根据权利要求1所述的电极式污泥压榨带，其特征在于：所述电极板(4.2)为奥氏体不锈钢材质。
7.根据权利要求1所述的电极式污泥压榨带，其特征在于：所述电极板(4.2)为石墨材质。
8.根据权利要求1所述的电极式污泥压榨带，其特征在于：所述电极板(4.2)为冷轧碳钢板。
说明书
电极式污泥压榨带
技术领域
本发明涉及一种环保装备配件，具体地讲，本发明涉及一种配套污泥脱水机的压榨带。
背景技术
带式污泥压榨脱水机，是一种利用压榨带与辊轴反复卷绕施压实现污泥与水分离的专用设备。湿污泥呈粘稠状，其中的细胞水存留在污泥颗粒间隙之中，因细胞水表面张力很大，在常规压榨压力下不易破壁渗出。现有技术为了增加污泥脱水机的脱水效率，提高污泥饼干度指标，在污泥脱水机中应用电泳技术助细胞水破壁。具体做法是将压榨带接通直流电的负极，相配合的辊轴接通直流电的正极，此结构在压榨过程中湿污泥处在电泳条件下促成细胞水破壁向阴极流动，达到提高脱水效率的预期。此结构在实际生产过程中尽管有效，但存在几个不足的现实问题。一是阳极辊轴运转时外表面大部分被压榨带包裹着，电泳过程中产生的热量不易散去，易恶化辊轴工况;其次是在一定温度和湿度条件下，辊轴表面易产生电化学腐蚀;再一个是现有技术的压榨带是钢丝网结构，压榨过程中压榨带与辊轴之间存在电位差，易产生尖端放电问题，污泥脱水机中频繁产生尖端放电，除造成相对面电蚀破坏，也存在安全隐患。由于上述问题的存在，造成现有技术故障率高，运行成本大等一系列问题。
发明内容
本发明主要针对现有技术的不足，提出一种连接结构简单、运转自如、脱水效率高、使用安全的电极式污泥压榨带。
本发明通过下述技术方案实现技术目标。
电极式污泥压榨带，它包括以平铺扁平的过滤带为界分成上压榨带

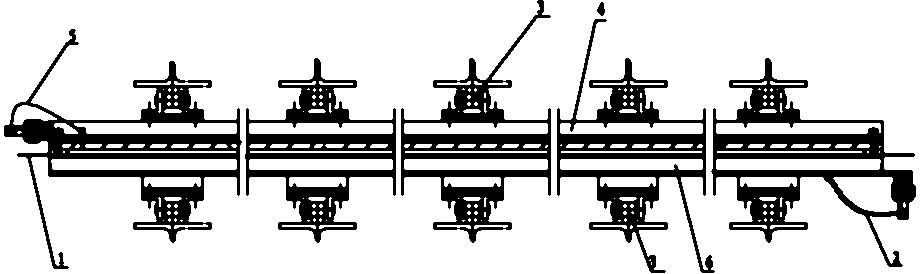

和下压榨带。其改进之处在于：所述上压榨带为幅宽500mm～2500mm的履带式结构环形带，由2～5条相同且相间排列的链条和横向并排连接的上桥板组成，上桥板左端连接竖滑触线，弹性外伸的竖滑触线在进入压榨区触及预置的24V～120V直流电正极。所述下压榨带同样为幅度为500mm～2500mm的履带式结构环形带，由2～5条相同且相间排列的链条和横向并排连接的下桥板组成，在下桥板的右端连接平滑触线，弹性外伸的平滑触线在进入压榨区触及24V～120V直流电负极。所述上压榨带和下压榨带面对面平行夹持过滤带，具有正电位的上压榨带与具有负电位的下压榨带被位于中间层的过滤带绝缘相隔构成电极式结构。
上述结构中，链条两侧设有翼板结构。上桥板为槽形钢，其宽度等于所配链条的节距，缺口一面朝上与链条的翼板作绝缘连接，平底板朝向过滤带的一面由里向外依次分层连接绝缘垫和电极板，电极板两端分别连接堰板构成防溢结构。下桥板为矩形钢管，其宽度等于所配链条的节距，链条与下桥板底面绝缘连接，朝向过滤带的一面均布φ1.5mm～φ3mm的淋水孔。
作为本发明进一步改进方案，所述绝缘垫为塑料板。
作为本发明进一步改进方案，所述电极板为石墨板或奥氏体不锈钢材质，也可冷轧碳钢板。
本发明与现有技术相比，具有以下积极效果：
1、履带式结构简单、结实，适合用于高强度压榨污泥;
2、上压榨带与下压榨带之间存在电位差，构成电泳条件使其中的湿污泥被电离，促成湿污泥中的细胞水破壁溢出向负电位的下桥板流动，在电泳和压榨条件共同作用下，显著提高湿污泥压榨脱水效率;
3、上压榨带与下压榨带之间由过滤带绝缘相隔，压榨作业时不会产生尖端放电和短路事故，安全性能好，运行稳定。
4、上压榨带为环形带，使用时为循环运动，散热性能好。
5、可拆卸结构，维修方便。
