申请日2012.05.22
公开(公告)日2012.10.10
IPC分类号C02F9/04; C02F101/18; C02F1/78
摘要
一种含氰废水处理系统，包括预处理设备、气液混合设备及反应设备，预处理设备用于除去含氰废水中的悬浮物，气液混合设备包括臭氧发生装置、混合装置及控制模块，臭氧发生装置用于产生臭氧，混合装置与所述臭氧发生装置连通及所述预处理设备连通，所述混合装置用于将含氰废水与所述臭氧发生装置产生的臭氧充分混合，控制模块与所述臭氧发生装置及所述混合装置电连接，所述控制模块用于控制所述臭氧发生装置及所述混合装置的工作状态，反应设备与气液混合设备连通，所述反应设备用于收容与臭氧充分混合的含氰废水并使含氰废水与臭氧进行氧化反应。上述含氰废水处理系统能避免二次污染。本发明还提供一种含氰废水处理方法。
权利要求书
1.一种含氰废水处理系统，其特征在于，包括：
预处理设备，用于除去含氰废水中的悬浮物;
气液混合设备，包括：
臭氧发生装置，用于产生臭氧;
混合装置，与所述臭氧发生装置连通及所述预处理设备连通，所述混 合装置用于将含氰废水与所述臭氧发生装置产生的臭氧充分混合;及
控制模块，与所述臭氧发生装置及所述混合装置电连接，所述控制模 块用于控制所述臭氧发生装置及所述混合装置的工作状态;及
反应设备，与气液混合设备连通，所述反应设备用于收容与臭氧充分混合 的含氰废水并使含氰废水与臭氧进行氧化反应。
2.根据权利要求1所述的含氰废水处理系统，其特征在于，所述预处理设 备包括依次连通的砂滤装置及用于使含氰废水均质化的调节装置，所述混合装 置通过所述调节装置与所述砂滤装置连通。
3.根据权利要求1所述的含氰废水处理系统，其特征在于，所述预处理设 备包括依次连通的格栅、调节装置、溶气气浮装置及浅池气浮装置，所述调节 装置用于使含氰废水均质化。
4.根据权利要求1所述的含氰废水处理系统，其特征在于，所述臭氧发生 装置包括：
空气压缩机，与所述控制模块电连接，所述空气压缩机用于将空气压缩加 压后输出;
制氧机，与所述控制模块电连接并与所述空气压缩机连通，所述制氧机用 于将所述空气压缩机压加压后输出的空气制成带压富氧气体;及
臭氧发生器，与所述控制模块电连接并与所述制氧机连通，所述臭氧发生 器用于将所述带压富氧气体激发制成臭氧。
5.根据权利要求1所述的含氰废水处理系统，其特征在于，所述混合装置 包括：
增压泵，与所述控制模块电连接，所述增压泵设有进水口与出水口，所述 增压泵用于将含氰废水由进水口进入并经加压后由出水口流出;
射流器，用于将含氰废水与所述臭氧发生装置产生的臭氧进行初步混合， 所述射流器设有进水口、进气口及出水口，所述射流器的进水口与所述增压泵 的出水口相连通，所述射流器的进气口与所述臭氧发生装置相连通;及
高效混合器，与所述射流器的出水口连通，所述高效混合器用于将经过初 步混合的臭氧和含氰废水进行充分混合。
6.根据权利要求1所述的含氰废水处理系统，其特征在于，所述气液混合 设备还包括水质传感器装置，所述水质传感器装置与所述控制模块电连接，所 述水质传感器装置用于采集含氰废水信息并将含氰废水信息发送给所述控制模 块。
7.根据权利要求1所述的含氰废水处理系统，其特征在于，所述反应设备 为反应塔、反应槽或反应池。
8.根据权利要求1所述的含氰废水处理系统，其特征在于，所述反应设备 为反应塔，所述反应塔内部填充有活性炭或竹炭。
9.一种使用权利要求1~8任一项所述的含氰废水处理系统的含氰废水处理 方法，其特征在于，包括以下步骤：
使用预处理设备除去含氰废水中的悬浮物;
控制模块控制臭氧发生装置产生臭氧;
混合装置将所述臭氧与所述含氰废水混合均匀;
将与臭氧混合均匀的含氰废水注入反应设备内充分反应。
10.根据权利要求9所述的含氰废水处理方法，其特征在于，使用预处理 设备除去含氰废水中的悬浮物后，含氰废水中悬浮物含量不高于70mg/L。
说明书
含氰废水处理系统及含氰废水处理方法
技术领域
本发明涉及一种含氰废水处理系统及含氰废水处理方法。
背景技术
金矿开采过程中伴随着大量含氰废水。含氰废水剧毒，若不加以处理，将 对环境及人民群众造成巨大的危害。由于含氰废水量比较大，当前采用的处理 工艺主要是使用次氯酸钠、次氯酸钙进行氧化后进行排放。次氯酸钠(NaClO) 使氰化物氧化的反应过程主要分两个阶段，第一阶段是将氰化物氧化为氰酸盐， 第二阶段是将氰酸盐进一步氧化为二氧化碳和氮气。
然而，次氯酸钠、次氯酸钙与含氰废水反应后生产的氯离子含量超标，会 造成二次污染。
发明内容
基于此，有必要提供一种可有效避免二次污染的含氰废水处理系统及含氰 废水处理方法。
一种含氰废水处理系统，包括：
预处理设备，用于除去含氰废水中的悬浮物;
气液混合设备，包括：
臭氧发生装置，用于产生臭氧;
混合装置，与所述臭氧发生装置连通及所述预处理设备连通，所述混 合装置用于将含氰废水与所述臭氧发生装置产生的臭氧充分混合;及
控制模块，与所述臭氧发生装置及所述混合装置电连接，所述控制模 块用于控制所述臭氧发生装置及所述混合装置的工作状态;及
反应设备，与气液混合设备连通，所述反应设备用于收容与臭氧充分混合 的含氰废水并使含氰废水与臭氧进行氧化反应。
在其中一个实施例中，所述预处理设备包括依次连通的砂滤装置及用于使 含氰废水均质化的调节装置，所述混合装置通过所述调节装置与所述砂滤装置 连通。

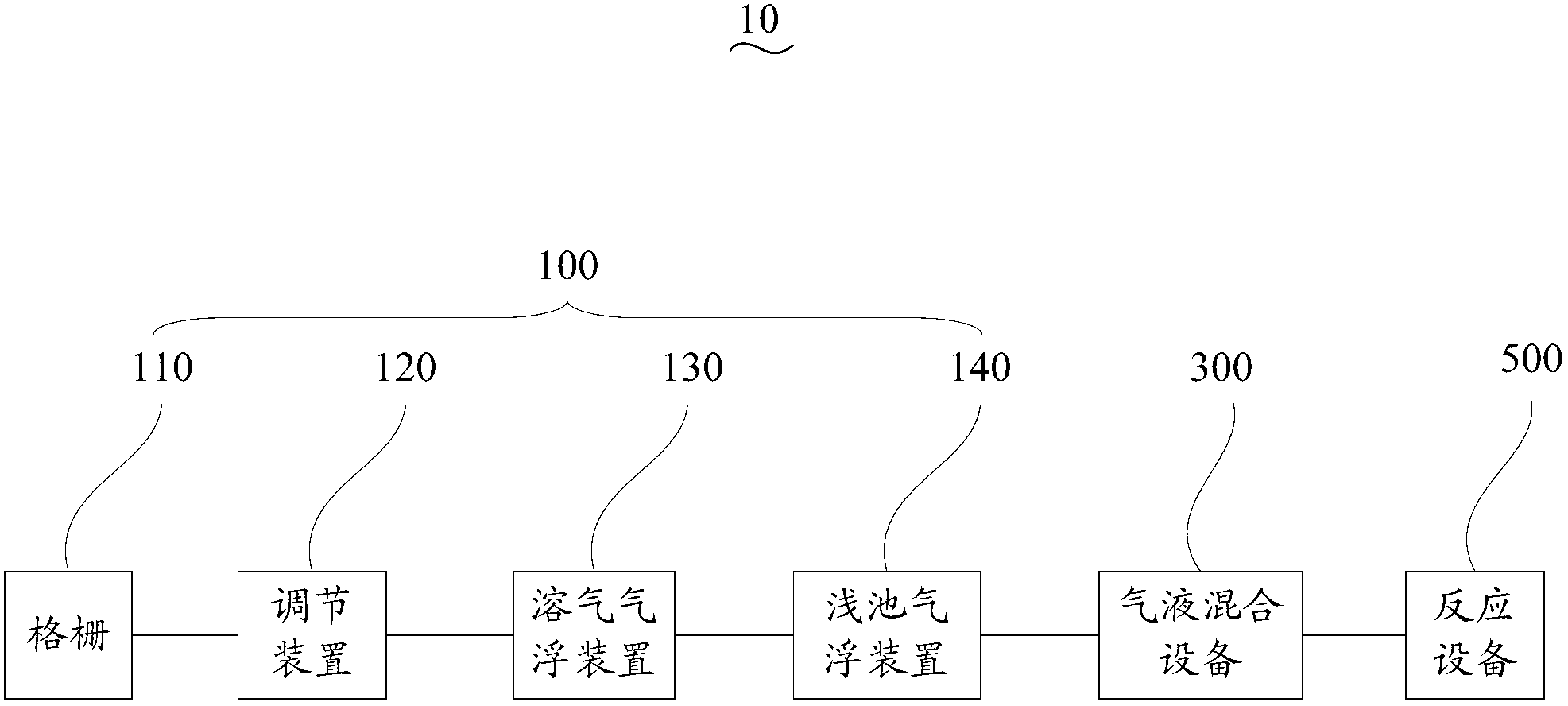

在其中一个实施例中，所述预处理设备包括依次连通的格栅、调节装置、 溶气气浮装置及浅池气浮装置，所述调节装置用于使含氰废水均质化。
在其中一个实施例中，所述臭氧发生装置包括：
空气压缩机，与所述控制模块电连接，所述空气压缩机用于将空气压缩加 压后输出;
制氧机，与所述控制模块电连接并与所述空气压缩机连通，所述制氧机用 于将所述空气压缩机压加压后输出的空气制成带压富氧气体;及
臭氧发生器，与所述控制模块电连接并与所述制氧机连通，所述臭氧发生 器用于将所述带压富氧气体激发制成臭氧。
在其中一个实施例中，所述混合装置包括：
增压泵，与所述控制模块电连接，所述增压泵设有进水口与出水口，所述 增压泵用于将含氰废水由进水口进入并经加压后由出水口流出;
射流器，用于将含氰废水与所述臭氧发生装置产生的臭氧进行初步混合， 所述射流器设有进水口、进气口及出水口，所述射流器的进水口与所述增压泵 的出水口相连通，所述射流器的进气口与所述臭氧发生装置相连通;及
高效混合器，与所述射流器的出水口连通，所述高效混合器用于将经过初 步混合的臭氧和含氰废水进行充分混合。
在其中一个实施例中，所述气液混合设备还包括水质传感器装置，所述水 质传感器装置与所述控制模块电连接，所述水质传感器装置用于采集含氰废水 信息并将含氰废水信息发送给所述控制模块。
在其中一个实施例中，所述反应设备为反应塔、反应槽或反应池。
在其中一个实施例中，所述反应设备为反应塔，所述反应塔内部填充有活 性炭或竹炭。
一种使用上述含氰废水处理系统的含氰废水处理方法，包括以下步骤：
使用预处理设备除去含氰废水中的悬浮物;
控制模块控制臭氧发生装置产生臭氧;
混合装置将所述臭氧与所述含氰废水混合均匀;
将与臭氧混合均匀的含氰废水注入反应设备内充分反应。
在其中一个实施例中，使用预处理设备除去含氰废水中的悬浮物后，含氰 废水中悬浮物含量不高于70mg/L。
上述含氰废水处理系统及含氰废水处理方法，通过预处理设备除去含氰废 水中的悬浮物，通过控制模块控制臭氧发生装置产生臭氧，然后通过混合装置 将臭氧发生装置产生的臭氧与含氰废水充分混合，形成臭氧水，最后将与臭氧 混合均匀的含氰废水注入反应设备内充分反应，由于臭氧的强氧化性，可以氧 化含氰废水中的CN-，多余的臭氧分解变成氧气，不会带来二次污染。
