申请日2012.05.21
公开(公告)日2012.09.19
IPC分类号C02F3/12
摘要
本发明公开了一种仿生结构的废水生化处理曝气装置，包括壳体、固定在壳体顶部的出水管，固定在壳体底部的进气管和进水管，所述装置还包括固定在出水管与进气管、进水管之间的曝气池，曝气池被隔板分隔出多个曝气室，上下相邻的曝气室通过开在隔板上的穿孔相连通。本发明的曝气池被隔板分隔出多个曝气室，每个曝气室都参与对污水的曝气处理，污水在每层曝气室依次进行完全混合式的生物处理，延长了污水生物处理的有效时间，持续处理时间长，效果更彻底，更加节省能源。
权利要求书

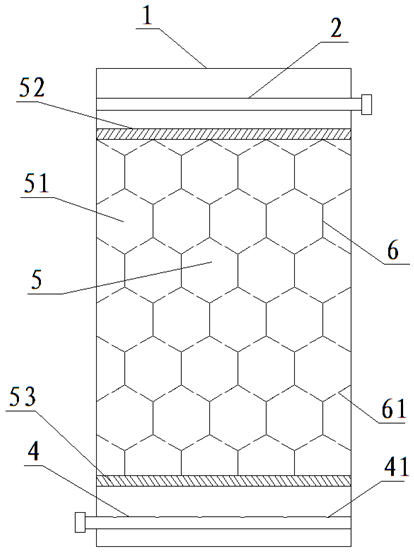

1.一种仿生结构的废水生化处理曝气装置，包括壳体(1)、固定在壳体顶部的出水管(2)，固定在壳体底部的进气管(3)和进水管(4)，其特征在于，所述装置还包括固定在出水管与进气管和进水管之间的曝气池(5)，曝气池被隔板(6)分隔出多个曝气室(51)，上下相邻的曝气室通过开在隔板上的穿孔(61)相连通。
2.根据权利要求1所述的仿生结构的废水生化处理曝气装置，其特征在于，所述曝气池顶部还固定有网状压紧板(52)，底部固定有网状支架(53)，曝气池通过网状压紧板和网状支架固定到壳体上。
3.根据权利要求2所述的仿生结构的废水生化处理曝气装置，其特征在于，所述曝气池的曝气室有多层，每层有多个，除去与外壳、网状压紧板和网状支架接触的曝气室外，其余的曝气室横截面呈正六边形结构。
4.根据权利要求1-3任意一项权利要求所述的仿生结构的废水生化处理曝气装置，其特征在于，所述进水管上开有多个孔径为5-8mm，间距为300-600mm的进水孔(41)。
5.根据权利要求1-3任意一项权利要求所述的仿生结构的废水生化处理曝气装置，其特征在于，所述穿孔直径为8-12mm，穿孔的轴心线与竖直方向呈45°夹角。
6.根据权利要求1所述的仿生结构的废水生化处理曝气装置，其特征在于，所述进水管与进气管平行相间固定在壳体底部。
7.根据权利要求3所述的仿生结构的废水生化处理曝气装置，其特征在于，横截面呈正六边形结构的曝气室的横截面边长为300-600mm。
说明书
一种仿生结构的废水生化处理曝气装置
技术领域
本发明涉及污水处理技术设备领域，尤其是涉及一种仿生结构的废水生化处理曝气装置。
背景技术
在废水生物处理工程中，传统的曝气室底部安装专门的膜片曝气器，以使进入的空气和水充分接触，提高空气的溶氧效率到15%左右。一般的膜片曝气器使用寿命较短，需要定期更换，同时膜片曝气器也增加了曝气系统的空气阻力，增加了能耗。针对传统膜片曝气器和曝气室的缺陷，本发明提出了一种基于蜂巢结构的废水生化处理曝气室，无需在曝气室安装专门的曝气器，可把溶氧效率提高到30%以上，降低了废水处理能耗。
发明内容
为了弥补普通曝气装置寿命短、效率低的缺陷，达到本发明提出的效率高、能耗低的处理效果，本发明提出一种仿生结构的废水生化处理曝气装置。
其技术方案为，一种仿生结构的废水生化处理曝气装置，包括壳体、固定在壳体顶部的出水管，固定在壳体底部的进气管和进水管，所述装置还包括固定在出水管与进气管和进水管之间的曝气池，曝气池被隔板分隔出多个曝气室，上下相邻的曝气室通过开在隔板上的穿孔相连通。
所述曝气池顶部还固定有网状压紧板，底部固定有网状支架，曝气池通过网状压紧板和网状支架固定到壳体上。
所述曝气池的曝气室有多层，每层有多个，除去与外壳、网状压紧板和网状支架接触的曝气室外，其余的曝气室横截面呈正六边形结构。
所述进水管上开有多个孔径为5-8mm，间距为300-600mm的进水孔。进水孔分布在这个间距范围内，利于均匀配水和配气，降低曝气的空气需求量，节省能耗。
所述穿孔直径为8-12mm，穿孔的轴心线与竖直方向呈45°夹角。
所述进水管与进气管平行相间固定在壳体底部。
横截面呈正六边形结构曝气室的横截面边长为300-600mm，采用该边长范围，可以最大限度提高单位体积内曝气室的数量，同时方便装置的制作和安装。
本发明的曝气池被隔板分隔出多个曝气室，每个曝气室都参与对污水的曝气处理，污水在每层曝气室依次进行完全混合式的生物处理，延长了污水生物处理的有效时间，效果更彻底，更加节省能源。
