申请日2012.05.21
公开(公告)日2012.09.12
IPC分类号C02F5/00
摘要
本发明涉及一种水处理器，尤其涉及一种智能感应壁挂炉双系统水处理器，包括主机、智能供暖感应器和智能生活热水感应器三部分组成;其中主机由下述结构构成：CPU芯片，变频信号产生器，扫频信号产生器，混频电路，脉冲电压放大器，直流功率放大器和输出控制器。本发明的优点效果：使水管具有防垢、除垢、防腐、除锈、杀菌、灭藻的作用。
权利要求书
1.智能感应壁挂炉双系统水处理器，其特征在于包括主机、智能供暖感应器和智能生活热水感应器三部分组成;其中主机由下述结构构成：CPU芯片，用于向变频信号产生器和扫频信号产生器发送工作信号;变频信号产生器，接收CPU芯片发送的工作信号产生振荡频率并送到混频电路;扫频信号产生器，接收CPU芯片发送的工作信号产生振荡频率并送到混频电路;混频电路，将变频信号产生器和扫频信号产生器送来的两组脉冲信号调制和合成后，形成一组混合信号群后送到脉冲电压放大器;脉冲电压放大器，对接收混频电路送来的混合信号群进行脉冲电压放大，并送到直流功率放大器;直流功率放大器，对脉冲电压放大器放大的混合信号群再次进行功率放大，并送到输出控制器;输出控制器，将功率脉冲信号以电流形式分别送至智能生活热水感应器和智能供暖感应器。
2.根据权利要求1所述的智能感应壁挂炉双系统水处理器，其特征在于CPU芯片向运行显示电路和故障显示电路送去两组识别信号，输出控制器向运行显示电路和故障显示电路送去输出信号;运行显示电路和故障显示电路将接收的输出信号与识别信号分别进行逻辑比较，当正确时，运行显示电路进行显示，以表示主机正常工作;当发现逻辑比较后错误时，故障显示电路工作，以示主机出现故障。
3.根据权利要求2所述的智能感应壁挂炉双系统水处理器，其特征在于运行显示电路进行显示以流水灯的形式进行显示;故障显示电路工作以红灯燃亮形式提醒用户。
4.根据权利要求1所述的智能感应壁挂炉双系统水处理器，其特征在于变频信号产生器频率为2千周到2.2兆周，扫频信号产生器产生的频率为20周到65千周。
5.根据权利要求1所述的智能感应壁挂炉双系统水处理器，其特征在于混合信号群的带宽为60千周至80千周。
6.根据权利要求1所述的智能感应壁挂炉双系统水处理器，其特征在于还包括电源，用于把220V、50Hz的市电变成稳定的低压直流电，以向主机内各电路提供直流电源。
7.根据权利要求1所述的智能感应壁挂炉双系统水处理器，其特征在于智能生活热水感应器接在壁挂炉生活热水系统的进水口，智能供暖感应器接在壁挂炉供暖系统的回水口。
说明书
智能感应壁挂炉双系统水处理器
技术领域
本发明涉及一种水处理器，尤其涉及一种智能感应壁挂炉双系统水处理器，利用于对两用型采暖和热水燃气壁挂炉的换热器和供暖管路系统的除垢和防腐，同时对生活用热水进行活化。
背景技术
近年来我国地下天然气不断被发现和开采，随着西气东输和东北地区俄罗斯天然气的接入，使我国天然气及其他燃气供应量每年以双位数的速度持续增长，天然气与煤炭相比，它具有更高燃值，且更具节能和环保优势，天然气已逐步成为城市居民的一种理想的生活燃料。以天然气为燃料的燃气壁挂炉作为一种新型的燃具也逐步被消费者认可，燃气具市场也得到蓬勃发展。燃气壁挂炉比集中供暖节能，其热效率高达90%以上，一周的任意时段有智能定时、定温的预先设置，采暖、洗浴、生活用热水随意选择，具有自动控温和气候补偿功能。由于安全、可靠，倍受用户青睐。
壁挂炉利用燃气在其换热器内对水进行加热而产生供暖和生活所需的热水，由于水中含有已溶解的矿物质盐，而其中以碳酸氢钙和碳酸氢镁为主要成份，它们是产生水垢的主要物质。
水垢具体形成的过程可以用以下方程式简单概括：
Ca(HCO3)2 CaCO3↓+H2O+CO2↑(以碳酸氢钙为例)
方程式中碳酸钙(CaCO3)就是水垢。无论是板式换热器或管式换热器，这些水垢将附着在换热器的金属表面和供暖系统的管壁上。水垢是热的不良导体，它的形成将大大降低换热器导热能力和供暖终端的热量散发，从而导致燃料浪费。2010年9月2日发布并于2011年7月1日实施的《燃气采暖热水炉》国家标准(CB25034—2010)中明确规定：“用户在使用燃气壁挂炉时，须在循环水中加入阻垢剂”。阻垢剂是一种化学药剂，它能阻止水垢在金属表面的生成，但经反复实验和实际应用证明，在使用阻垢剂时需要经常补充药剂，有时甚至要更换循环水，操作非常不便，而且药剂会加剧金属表面的腐蚀，并对生活环境造成严重污染。
壁挂炉的换热器均为金属，为钢或不锈钢，所有金属在加热条件下极易与氧产生氧化反应，从而造成金属表面的腐蚀。由于循环水中存有相当数量的溶解游离氧，这些游离氧在热状态下很容易造成金属表面的腐蚀，从而缩短壁挂炉的使用寿命。
发明内容
为了解决上述技术问题本发明提供一种智能感应壁挂炉双系统水处理器，目的是有效地对壁挂炉中换热器和供暖系统管路进行阻垢;延缓换热器金属壁的腐蚀。

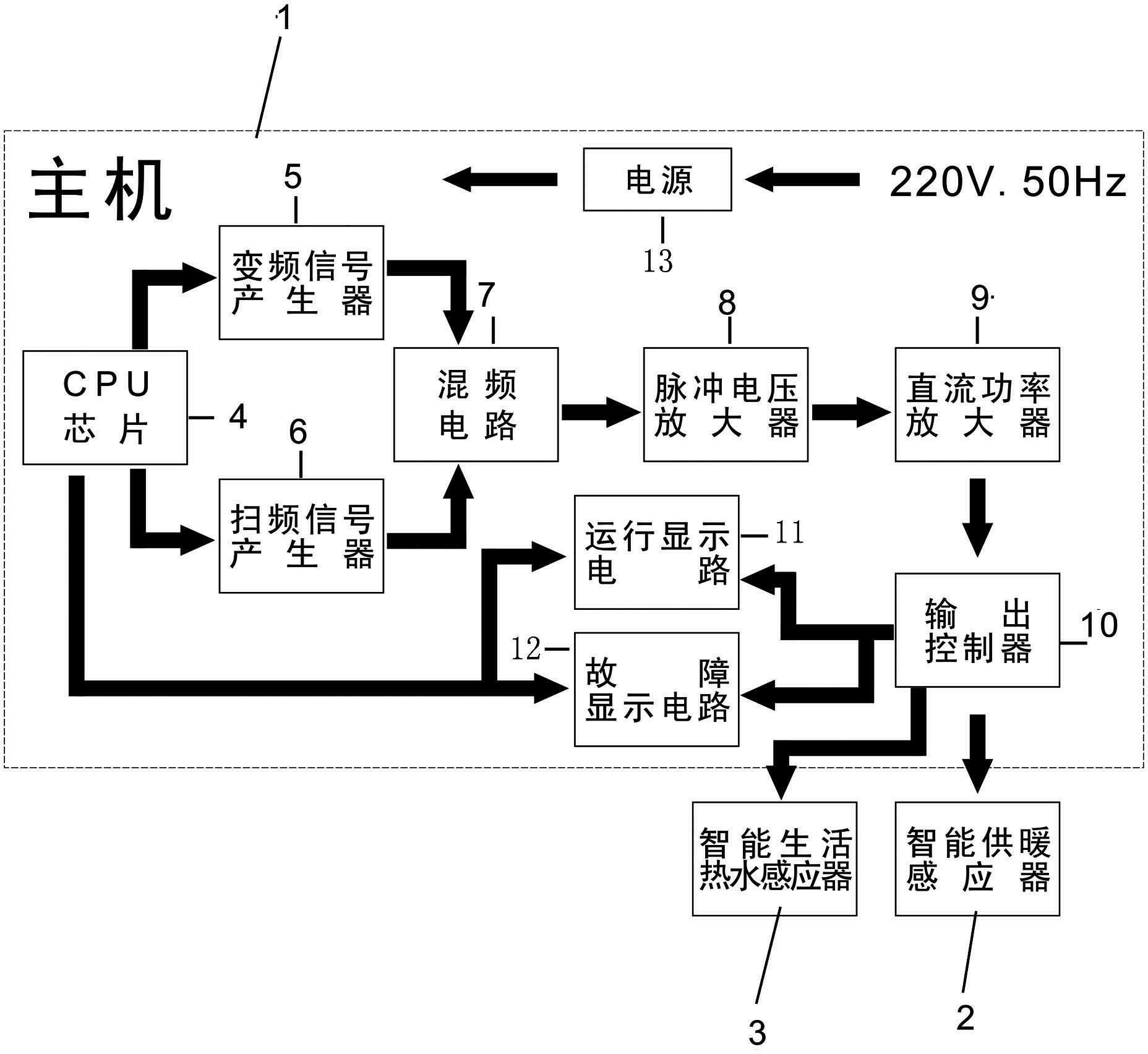

为达上述目的本发明智能感应壁挂炉双系统水处理器，包括主机、智能供暖感应器和智能生活热水感应器三部分组成;其中主机由下述结构构成：CPU芯片，用于向变频信号产生器和扫频信号产生器发送工作信号;变频信号产生器，接收CPU芯片发送的工作信号产生振荡频率并送到混频电路;扫频信号产生器，接收CPU芯片发送的工作信号产生振荡频率并送到混频电路;混频电路，将变频信号产生器和扫频信号产生器送来的两组脉冲信号调制和合成后，形成一组混合信号群后送到脉冲电压放大器;脉冲电压放大器，对接收混频电路送来的混合信号群进行脉冲电压放大，并送到直流功率放大器;直流功率放大器，对脉冲电压放大器放大的混合信号群再次进行功率放大，并送到输出控制器;输出控制器，将功率脉冲信号以电流形式分别送至智能生活热水感应器和智能供暖感应器。
CPU芯片向运行显示电路和故障显示电路送去两组识别信号，输出控制器向运行显示电路和故障显示电路送去输出信号;运行显示电路和故障显示电路将接收的输出信号与识别信号分别进行逻辑比较，当正确时，运行显示电路进行显示，以表示主机正常工作;当发现逻辑比较后错误时，故障显示电路工作，以示主机出现故障。
运行显示电路进行显示以流水灯的形式进行显示;故障显示电路工作以红灯燃亮形式提醒用户。
变频信号产生器频率为2千周到2.2兆周，扫频信号产生器产生的频率为20周到65千周。
混合信号群的带宽为60千周至80千周。
智能感应壁挂炉双系统水处理器，还包括电源，用于把220V、50Hz的市电变成稳定的低压直流电，以向主机内各电路提供直流电源。
智能生活热水感应器接在壁挂炉生活热水系统的进水口，智能供暖感应器接在壁挂炉供暖系统的回水口。
本发明的优点效果：本发明是一种物理法水处理器，智能生活热水感应器和智能供暖感应器产生的振荡频率形成的交变电磁场作用在水管上，使水管具有防垢、除垢、防腐、除锈、杀菌、灭藻的作用。壁挂炉中流动的水在交变电磁场作用下，能形成一股微电子流，可以使微生物和细菌的“补酶系统”丧失代谢功能，使细胞活性受到抑制，从而使其不能存活，从而防止微生物及细菌对壁挂炉换热器的腐蚀，延长壁挂炉使用寿命。正因为“水处理器”具有上述三大功效，因此壁挂炉和管路系统可以终身免除结垢和腐蚀的后顾之忧。
