申请日2012.05.21
公开(公告)日2012.10.03
IPC分类号C02F9/14
摘要
本发明公开了一种水产养殖废水的净化装置,包括水培槽、以及与水培槽连接的给水管路和排水管路;给水管路上设置有水泵,水泵由继电器控制;水培槽底部放置有石子填料,水培槽上部设置有用于栽培经济植物的浮床单元。本发明具有对水产养殖废水净化处理效果好、成本低,易推广,以及经济植物通过吸收水产养殖废水中的氮、磷等营养元素得到一定的经济效益的优点。
权利要求书

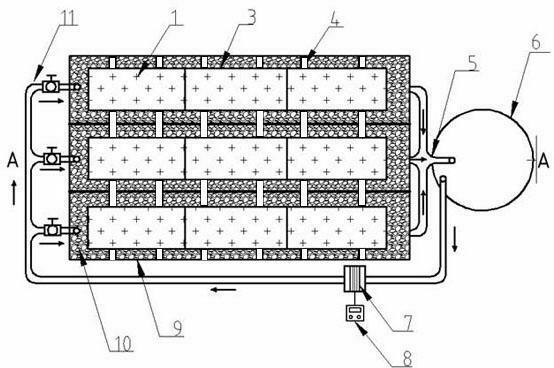

1.一种水产养殖废水的净化装置,其特征在于:包括水培槽(9)、以及与水培槽连接的给水管路(11)和排水管路(5);给水管路(11)上设置有水泵,水泵由继电器控制;水培槽(9)底部放置有石子填料(10),水培槽(9)上部设置有用于栽培经济植物的浮床单元。
2.根据权利1所述的一种水产养殖废水的净化装置,其特征在于:用于栽培经济植物的浮床单元包括浮床板(3)和支撑浮床板(3)的托架(4);浮床板(3)上开设有多个种植孔, 种植孔内设置有固定经济植物的固定海绵(2)。
3.根据权利1或2所述的一种水产养殖废水的净化装置,其特征在于:水培槽(9)呈一定坡度倾斜,且倾斜坡度为2%。
4.根据权利1或2所述的一种水产养殖废水的净化装置,其特征在于:水培槽底部的石子填料厚度为3-4cm;石子填料的特性为:规格:25mm,比重:1000g/cm3,表观密度3000kg/m3,含泥量0.1%,含水量0.1%。
5.根据权利2所述的一种水产养殖废水的净化装置,其特征在于:浮床板上各种植孔的孔径为2.5cm;种植孔间的行距为12cm,株距为16cm。
6.根据权利2所述的一种水产养殖废水的净化装置,其特征在于:所述浮床板(3)由聚苯乙烯塑料板、木材或竹材制成;所述支撑浮床体(3)的托架由泡沫塑料、木材或竹材制成。
说明书
一种净化水产养殖废水的装置
技术领域
本发明涉及水产养殖和水处理技术领域,具体涉及一种净化水产养殖废水的装置。
背景技术
近年来,水产养殖业迅速发展,水产养殖的模式已经从原来的粗放型养殖模式逐渐过渡到集约化养殖模式,集约化养殖是以高投入人工饵料为特征的够密度养殖系统。与传统养殖模式相比,集约化养殖具有单位水体产量高,养殖周期短,劳动效率高等优点,但是在这种集约化高密度的养殖中,残饵和排泄物的数量超过了养殖池塘中微生物的自然分解能力,往往会打破水体微生态平衡,导致水中有机物、氮、磷增加,水质恶化污染严重,若直接排出将会严重破坏生态环境。
针对集约化水产养殖水体中普遍存在的有机物、氮、磷等对养殖动物和环境的不利影响,必须加快对水产养殖水体环境的修复。采用投加微生物菌剂和化学水质处理剂虽然可以改善养殖池塘水环境,但往往效果不稳定,效果也不理想;单独采用植物进行修复虽节省能源但效率较低,修复周期长,并且植物对高浓度的废水往往不适应,起不到净化作用;而工厂化循环净水系统对养殖技术、养殖规模、养殖品种和经济实力等都有较高要求,不易推广。
本发明克服了对水产养殖废水的修复技术要求高、推广难度大、效果不理想的缺点,提出了一种经济植物生态浮床技术系统,可以降解水产养殖过程中产生的有机物、氮、磷和其它污染物,改善水产养殖废水的水质,达到循环利用的效果,并可以获得一定的经济效益。
发明内容
本发明的目的在于提供一种对水产养殖废水净化处理效果好、成本低,易推广,以及经济植物通过吸收水产养殖废水中的氮、磷等营养元素得到一定的经济效益的净化装置。
本发明解决其技术问题所采用的技术方案是:一种水产养殖废水的净化装置,包括水培槽、以及与水培槽连接的给水管路和排水管路;给水管路上设置有水泵,水泵由继电器控制;水培槽底部放置有石子填料,水培槽上部设置有用于栽培经济植物的浮床单元。
本发明的一种水产养殖废水的净化装置的用于栽培经济植物的浮床单元包括浮床板和支撑浮床板的托架;浮床板上开设有多个种植孔, 种植孔内设置有固定经济植物的固定海绵。
本发明的一种水产养殖废水的净化装置的水培槽呈一定坡度倾斜,且倾斜坡度为2%。
本发明的一种水产养殖废水的净化装置的水培槽底部的石子填料厚度为3-4cm;石子填料的特性为:规格:25mm,比重:1000g/cm3,表观密度3000kg/m3,含泥量0.1%,含水量0.1%。
本发明的一种水产养殖废水的净化装置的浮床板上各种植孔的孔径为2.5cm;种植孔间的行距为12cm,株距为16cm。
本发明的一种水产养殖废水的净化装置,所述浮床板由聚苯乙烯塑料板、木材或竹材制成;所述支撑浮床体的托架由泡沫塑料、木材或竹材制成。
本发明装置的有益效果是:
1、本装置大大提高了经济植物的根系表面和填料表面微生物的附着表面积,增强了生物膜的活性,加强对水产养殖废水的净化效果。
2、本装置不仅可以净化中低污染浓度的水产养殖废水,对于高浓度的水产养殖废水,由于填料的存在起到的吸附、沉降作用,可以降低其浓度,起到缓释的作用,增强经济植物的适应性,不仅使废水得到净化,还收获蔬菜的经济价值。
3、本装置对水产养殖废水中的氮、磷等通过经济植物吸收和微生物的硝化和反硝化作用去除,属于生态处理,并且装置中的填料可以循环利用,降低成本。
