申请日2012.05.21
公开(公告)日2012.12.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于废水深度处理的催化氧化塔，包括塔体，所述塔体内部设有上端开口的导流筒，所述的导流筒连通有废水管路，废水管路上设置有管道混合器和射流器，所述的管道混合器与氧化剂和催化剂管道相连，所述的射流器位于导流筒的下方，所述的射流器根据废水水量和塔体容积设有若干射流管;所述塔体的上端设有圆筒形的挡水圈，所述的挡水圈固定在所述导流筒的上方;本实用新型的优点在于：设备结构合理，提高了废水处理试剂的利用率，降低废水处理的运行费用。
权利要求书
1.一种用于废水深度处理的催化氧化塔，包括塔体，其特征在于：所述塔体内部设有上端开口的导流筒，所述的导流筒连通有废水管路，废水管路上设置有管道混合器和射流器，所述的管道混合器与氧化剂和催化剂管道相连，所述的射流器位于导流筒的下方，所述的射流器设有若干射流管;所述塔体的上端设有圆筒形的挡水圈，所述的挡水圈固定在所述导流筒的上方。
2.根据权利要求1所述的催化氧化塔，其特征在于：所述的导流筒的底部设有布气系统，所述的布气系统通过空气入口管与所述塔体的外部相连通。
3.根据权利要求1或2所述的催化氧化塔，其特征在于：所述的塔体上部内侧设有溢流堰，外侧设有絮凝反应槽，所述的絮凝反应槽与所述的溢流堰相连。
4.根据权利要求3所述的催化氧化塔，其特征在于：所述的絮凝反应槽内部设有折流板。
5.根据权利要求3所述的催化氧化塔，其特征在于：所述的塔体底部设有用于支持所述导流筒的支架。
6.根据权利要求3所述的催化氧化塔，其特征在于：所述的塔体底部设有检查人孔。
7.根据权利要求3所述的催化氧化塔，其特征在于：所述的塔体底部设有系统排空口。
说明书
一种用于废水深度处理的催化氧化塔
技术领域
本实用新型涉及一种废水处理的催化氧化塔，特别是在废水深度处理上使用的催化氧化塔，属于废水处理设备领域。
背景技术
随着废水深度净化及中水回用需求的日益提高，很多企业的现有污水处理设施已不能满足企业的需要，废水处理设施升级改造势在必行。
目前废水深度处理应用最广泛的当属以产生羟基自由基(·OH)为目的的各种高级氧化工艺，其中尤以Fenton法为主的各种变种工艺应用最为成熟。羟基自由基(·OH)的氧化能力在所有氧化剂中位居第二，仅次于氟。Fenton试剂是由化学家Fenton于1984年披露，他发现亚铁离子的存在促进了过氧化氢对酒石酸的氧化能力，后来经历了半个多世纪，提出了反应机理：
Fe2++H2O2 →·OH + OH- + Fe3+ →Fe(OH)3
然而，目前现有的催化氧化设备不能很好地提高Fenton试剂的利用率，而且废水处理的运行费用较高。
实用新型内容
为了解决上述问题，本实用新型设计了一种用于废水深度处理的催化氧化塔，该设备结构合理，能够提高废水处理试剂的利用率，处理效果好，降低了废水处理的运行费用。
本实用新型的技术方案为：
一种用于废水深度处理的催化氧化塔，包括塔体，所述塔体内部设有上端开口的导流筒，所述的导流筒连通有废水管路，废水管路上设置有管道混合器和射流器，所述的管道混合器与氧化剂和催化剂管道相连，所述的射流器位于导流筒的下方，所述的射流器根据废水水量和塔体容积设有若干射流管;所述塔体的上端设有圆筒形的挡水圈，所述的挡水圈固定在所述导流筒的上方。
进一步地，所述的导流筒的底部设有布气系统，所述的布气系统通过空气入口管与所述塔体的外部相连通;
进一步地，所述的塔体上部内侧设有溢流堰，外侧设有絮凝反应槽，所述的絮凝反应槽与所述的溢流堰相连;所述的絮凝反应槽内部设有折流板。
进一步地，所述的塔体底部设有用于支持所述导流筒的支架，以及检查人孔和系统排空口。
氧化剂、催化剂和废水在管道混合器内充分混合后，经射流器进入塔体，在射流器的作用下，一部分废水从塔底部经射流管进入射流器与新进入的废水混合;在射流器的水力喷射和布气系统的共同作用下，废水沿导流筒和挡水圈形成内环流，内环流的形成延长了氧化剂在塔体内的停留时间，在同等条件下提高了氧化剂的利用率;氧化反应完的废水经溢流堰收集后进入絮凝反应槽，根据需要可在絮凝反应槽初始端投加碱度或絮凝剂，在折流板的作用下，催化氧化反应生成的不溶物跟新投加的絮凝剂形成大颗粒矾花，方便后期的沉淀处理。
本催化氧化塔集多种功能于一体，在降低工程投资的同时提高了氧化剂的利用率，降低COD的效果好。
催化剂和氧化剂通过管道混合器跟废水混合，节省了土建投资及搅拌所需的动力消耗;射流器和导流筒的设置使得废水在塔内形成自身内环流，增强了塔内废水的混合效果，提高了催化剂和氧化剂的利用率;布气系统的设置在增强混合效果的同时进一步提高氧化剂的利用率;在絮凝反应槽内投加适当药剂，在内置的折流板的作用下形成矾花，以利于后继沉淀，同时减少了絮凝搅拌池的设置，降低了工程投资。
本实用新型的优点在于：设备结构合理，能够提高废水处理试剂的利用率，降低废水处理的运行费用。

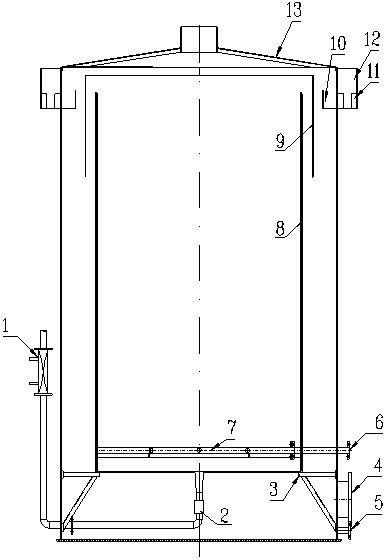

下面结合附图和实施例对本实用新型作进一步说明。
