申请日2012.05.10
公开(公告)日2012.12.26
IPC分类号F04B53/00
摘要

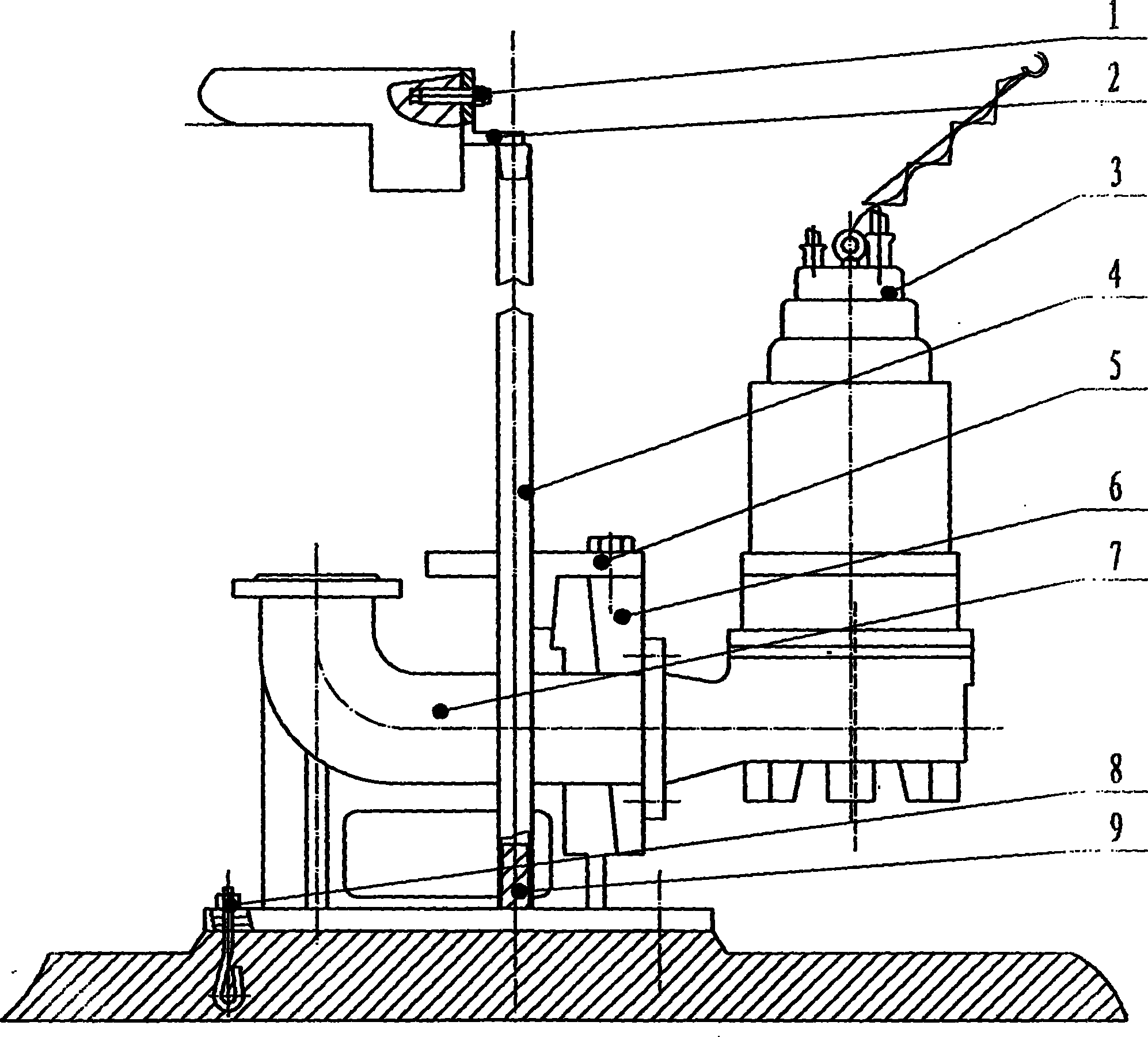

本实用新型公开了一种污水泵自动耦合安装装置，主要应用在水下工作的污水泵自动耦合安装。它包括膨胀螺栓1，导杆固定架2，污水泵3，空心导杆4，连接架5，泵接头6，排水底座7，地脚螺栓8及锥形杆9。其特征为：在安装时，空心导杆4插入固定在排水底座7上的锥形杆9内，利用空心导杆4与锥形杆9的过盈配合来固定空心导杆4，便于污水泵自动耦合装置的安装运输、检修及维护。本实用新型自动耦合安装装置导杆可以拆开，运输方便，空心导杆插入锥形杆即可固定装置，安装简便，把导杆拔出就可以进行检修和维护，方便快捷。
权利要求书
1.一种污水泵自动耦合安装装置，它包括膨胀螺栓(1)，导杆固定架(2)，污水泵(3)，空心导杆(4)，连接架(5)，泵接头(6)，排水底座(7)，地脚螺栓(8)及锥形杆(9)，其特征为：在安装时，空心导杆(4)插入固定在排水底座(7)上的锥形杆(9)内，利用空心导杆(4)与锥形杆(9)的过盈配合来固定空心导杆(4)。
2.根据权利要求1所述的一种污水泵自动耦合安装装置，其特征为：所述的污水泵(3)、空心导杆(4)、连接架(5)、泵接头(6)都安装在导杆固定架(2)上。
说明书
一种污水泵自动耦合安装装置
所属技术领域
本实用新型涉及一种污水泵自动耦合安装装置，主要应用在水下工作的污水泵自动耦合安装。
背景技术
污水泵一般都是在水下运行，目前主要采用自动耦合安装方式，自动耦合系统主要包括泵接口、排水底座、导轨、定位装置组成。安装时，污水泵与泵接口使用螺栓连接在一起，排水底座通过地脚螺栓固定在水池底部的基础上，污水泵与泵接口沿导轨滑下，利用污水泵和电机重力作用，与排水底座通过耦合斜面(泵接口与排水底座接触面是对称的斜面)自动耦合安装在一起。安装好以后，污水泵泵体出口法兰与排水底座弯管利用耦合斜面连接在一起，通过自耦装置悬挂在水中。这样使得泵体出口与排水管路紧密配合，密封完好，并保证中心一致，检修水泵时不需下到池中，利用导轨把泵吊起即可，安装时也是利用导轨把泵放下就可以。
现有的污水泵自动耦合装置用到的导轨一般是两根竖直安装的空心导杆，固定焊接在排水底座上，当水池较深时，空心导杆很长，运输和安装都很不方便，空心导杆很容易损坏和折断，导杆在使用过程中，检修和维护也很麻烦。
发明内容
为了克服现有的污水泵自动耦合装置的导轨容易损坏和折断，不便于检修和维护，本实用新型提供一种污水泵自动耦合安装装置，该类型污水泵自动耦合安装装置结构简单，便于运输和安装，能较好解决污水泵在较深的水池中安装、检修和维护的问题。
本实用新型解决其技术问题所采用的技术方案是：一种污水泵自动耦合安装装置，主要应用在水下工作的污水泵自动耦合安装。它包括膨胀螺栓1，导杆固定架2，污水泵3，空心导杆4，连接架5，泵接头6，排水底座7，地脚螺栓8及锥形杆9。在安装时，空心导杆4插入固定在排水底座7上的锥形杆9内，利用空心导杆4与锥形杆9的过盈配合来固定空心导杆4，污水泵3、空心导杆4、连接架5、泵接头6都安装在导杆固定架2上，污水泵3与连接架5、泵接头6沿空心导杆4滑下，利用污水泵3重力作用，与排水底座7通过耦合斜面(泵接口与排水底座接触面是对称的斜面)自动耦合安装在一起。本实用新型自动耦合安装装置导杆可以拆开，运输方便，空心导杆4插入锥形杆9即可固定装置，安装简便，把空心导杆4拔出就可以进行检修和维护，方便快捷。
本实用新型的有益效果是，同现有的技术相比，本类型污水泵自动耦合安装装置结构简单，导杆便于拆卸，安装、运输、维护和检修都很方便。
