申请日2012.08.23
公开(公告)日2013.04.10
IPC分类号C02F1/00; B01D21/02; C02F1/40
摘要
本实用新型公开一种含油污水前处理的多功能调节罐，包括罐体，罐体上开有进水口和出水口，且对应设置有与进水口、出水口相连通的进水管和出水管，所述进水管通过进水硬管与罐体内的环形浮动布水管相连，所述环形浮动布水管上按固定间距开有出水孔，下端固定连接有浮力装置，且其可上下移动的装配在罐体内，所述罐体顶端外部设置有收油机，收油机的吸油部件设置于罐体内的水面上，罐体底部设置有排泥装置及排泥口，且对应设置有与排泥口相连通的排泥管;所述含油污水前处理的多功能调节罐收油含水率小于5%，且罐底安装了排泥装置，排泥彻底，不需要停产清罐，能实现浮油收集、沉淀、排泥等多项功能。
权利要求书
1.一种含油污水前处理的多功能调节罐，包括罐体，罐体上开有进水口和 出水口，且对应设置有与进水口、出水口相连通的进水管和出水管，其特征在 于：所述进水管通过进水硬管与罐体内的环形浮动布水管相连，所述环形浮动 布水管上按固定间距开有出水孔，下端固定连接有浮力装置，且其可上下移动 的装配在罐体内，所述罐体顶端外部设置有收油机，收油机的吸油部件设置于 罐体内的水面上，罐体底部设置有排泥装置及排泥口，且对应设置有与排泥口 相连通的排泥管。
2.根据权利要求1所述的含油污水前处理的多功能调节罐，其特征在于： 所述进水硬管是由多节导管通过无泄漏的活动接头连接构成。
3.根据权利要求1所述的含油污水前处理的多功能调节罐，其特征在于： 所述环形浮动布水管通过活动套环可滑动的设置于固定在罐体内侧壁的滑轨 内，所述活动套环位于罐体内液面之下，所述滑轨上端设置有最高水位挡板， 下端设置有最低水位挡板，且其通过固定件设置在罐体内侧壁上，所述固定件 和水位挡板为一体结构。
4.根据权利要求1或3所述的含油污水前处理的多功能调节罐，其特征在 于：所述罐体上位于最高水位挡板上方开有溢流口，并对应设置有与溢流口相 连通的溢流管。
5.根据权利要求1所述的含油污水前处理的多功能调节罐，其特征在于： 所述浮力装置为浮筒。
6.根据权利要求1所述的含油污水前处理的多功能调节罐，其特征在于： 所述排泥装置为刮泥机或带泥槽的穿孔排泥管。
7.根据权利要求1所述的含油污水前处理的多功能调节罐，其特征在于： 所述吸油部件为亲油疏水的环形吸油管或是亲油疏水的环形集油拖。
8.根据权利要求1所述的含油污水前处理的多功能调节罐，其特征在于： 所述出水孔为布水孔或喷水管口。
说明书
含油污水前处理的多功能调节罐
技术领域
本实用新型涉及一种含油污水的前处理装置，尤其涉及一种含油污水前处 理的多功能调节罐。
背景技术
调节罐对于炼化、煤化工业的含油污水处理厂的稳定运行，起到十分重要 的作用，缘于这些企业的水质水量变化大，后续工艺抗冲击能力弱，必须在稳 定的水质水量条件下，才能正常发挥效益，也是目前已建的污水处理设施工作 效率差，达标困难的一个重要原因。为了减少厂区空气污染和排除火灾隐患， 调节池、隔油池正在被密闭化的调节罐取代，因此调节罐在含油污水处理中的 地位和作用愈发重要。
对于炼化和煤化工业含油污水的调节罐，按设计规范要求，必须有16-48 小时的停留时间，其调节罐通常为5000-10000m3的大罐，直径在23-30m，罐体 大，面积大，水面浮油多，罐底油泥等沉淀物多，再者，现有收油设施和排泥 措施的效果很差，其中用的最多的是罐内固定堰间隙人工收油方式，其收油少， 存油易老化，收油时需憋高液位，破坏了正常的调节功能;由于油水界面难以 控制，出油含水率高，出水中含油量高，也有采用漂浮漏斗收油设施，但由于 水面巨大，浮油无移动力，效果有限;此外，传统的调节罐罐底一般是平底， 常采用穿孔管静压间隙排泥，排泥率低，积泥多，减少调节容积，严重影响了 后续工艺的发挥，影响处理厂出水的达标，只能采用停产清泥的办法解决。
针对上述问题，目前市场上出现一种浮动环流收油器，中国专利文献公开 号CN1613536A公开了一种浮动环流收油器及环流分离方法，适用于石油勘探、 采集、储运、加工及其它石化过程含油污水的就地处理;含油污水处理厂前处 理，取代隔油、气浮及其它不同比重混合液体的分离和排除。集油箱与环管相 连，下部设支撑杆;集油箱上部的集油环内的集油斗与出油软管相连;集油箱 下部的集油箱出水口与外设抽水设备相连;容器下部设出水管;集油箱外侧面 设计油箱浮筒;环管上设浮筒、环管浮筒和水射管，进水管系与环管相连，环 管与导向杆上的滑轮相配合。然而，此种装置虽然操作简单、布水合理，但是 其构造复杂，维护难度大，出油含水量大，约为30%，且低液位运行因其软管 变形影响收油效果，此外，其罐底有不少固定装置，使罐底油泥的排除设施无 法安装，排泥仍然困难。
实用新型内容
本实用新型的目的在于针对上述问题，提供一种浮油收集、均质均量、沉 淀、排泥等多项功能，且出油含水量低，排泥彻底的含油污水前处理的多功能 调节罐，以解决传统的调节罐排泥困难，出油含水量高及水质水量调节功能不 足的问题。
本实用新型的目的是通过以下技术方案来实现：

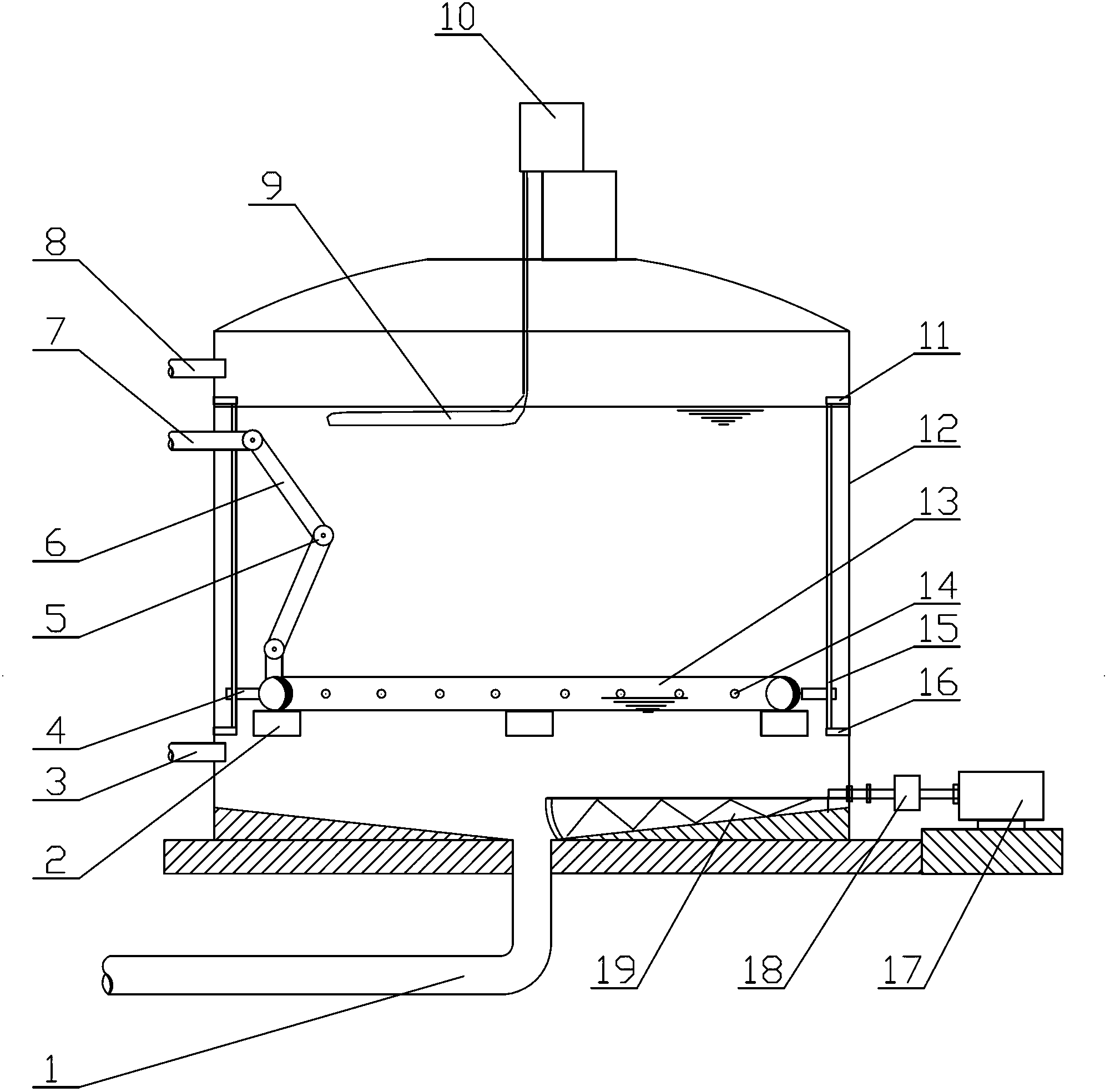

一种含油污水前处理的多功能调节罐，包括罐体，罐体上开有进水口和出 水口，且对应设置有与进水口、出水口相连通的进水管和出水管，所述进水管 通过进水硬管与罐体内的环形浮动布水管相连，所述环形浮动布水管上按固定 间距开有出水孔，下端固定连接有浮力装置，且其可上下移动的装配在罐体内， 所述罐体顶端外部设置有收油机，收油机的吸油部件设置于罐体内的水面上， 罐体底部设置有排泥装置及排泥口，且对应设置有与排泥口相连通的排泥管。
优选的，所述进水硬管是由多节导管通过无泄漏的活动接头连接构成。
进一步的，所述环形浮动布水管通过活动套环可滑动的设置于固定在罐体 内侧壁的滑轨内，所述活动套环位于罐体内液面之下，所述滑轨上端设置有最 高水位挡板，下端设置有最低水位挡板，且其通过固定件设置在罐体内侧壁上， 所述固定件和水位挡板为一体结构。
优选的，所述罐体上位于最高水位挡板上方开有溢流口，并对应设置有与 溢流口相连通的溢流管。
优选的，所述浮力装置为浮筒。
优选的，所述排泥装置为刮泥机或带泥槽的穿孔排泥管，进一步的，罐底 的排泥装置可依据泥的流动性好坏来选定，流动性好的选用带泥槽的静压穿孔 管实施静压排泥，流动性差的选用内置式刮泥机排泥。
优选的，所述吸油部件为亲油疏水的环形吸油管或是亲油疏水的环形集油 拖。
优选的，所述出水孔为布水孔或喷水管口。
