申请日2012.08.23
公开(公告)日2012.12.26
IPC分类号C02F9/14
摘要
本发明涉及生活污水和工业有机废水处理领域，具体为一种处理效果好，出水水质稳定，占地面积少的地埋式污水处理系统。其包括依次连接的格栅井(1)、调节池(2)、初沉池(3)、动力氧化接触池(4)、澄清池(5)，以及和动力氧化接触池(4)连接的风机房(6);动力氧化接触池(4)包括反应器主体(7)，设在反应器主体(7)内部且与其连通的反应器内壳(8)，贯穿反应器主体(7)和反应器内壳(8)设置的旋切式搅拌器(9);反应器内壳(8)内部形成曝气区(10)，反应器内壳(8)外壁与反应器主体(7)内壁之间的空间上方形成排水区(11)，下方形成污泥沉淀区(12);反应器主体(7)底部设置有曝气管(13)。
权利要求书
1.地埋式污水处理系统，其特征在于：地埋式污水处理系统包括依次连接 的格栅井(1)、调节池(2)、初沉池(3)、动力氧化接触池(4)、澄清池(5)， 以及和动力氧化接触池(4)连接的风机房(6);所述的动力氧化接触池(4) 包括反应器主体(7)、反应器内壳(8)、旋切式搅拌器(9);反应器内壳(8) 设置在反应器主体(7)内部，其底部开口与反应器主体(7)连通;所述的旋 切式搅拌器(9)贯穿反应器主体(7)和反应器内壳(8)设置;反应器内壳(8) 内部形成曝气区(10)，反应器内壳(8)外壁与反应器主体(7)内壁之间的空 间上方形成排水区(11)，下方形成污泥沉淀区(12);反应器主体(7)底部设 置有曝气管(13)。
2.根据权利要求1所述的地埋式污水处理系统，其特征在于：所述的反应 器内壳(8)内部布置有若干纳米悬浮生物载体。
3.根据权利要求1所述的地埋式污水处理系统，其特征在于：所述的旋切 式搅拌器(9)包括电机(14)和搅拌棒(15);电机(14)安装在反应器主体 (7)外部上方，其上连接伸入曝气区(10)的搅拌棒(15)。
4.根据权利要求1所述的地埋式污水处理系统，其特征在于：所述的调节 池(2)内部安装有与初沉池(3)连通的潜污泵(16)。
5.根据权利要求1所述的地埋式污水处理系统，其特征在于：所述的风机 房(6)通过曝气管(13)与动力氧化接触池(4)连接，外部安装有太阳能板 (17)，内部设置有与太阳能板(17)和风机(18)相连接的蓄电池(19)，风 机(18)的出气口与曝气管(13)连通。
6.根据权利要求1所述的地埋式污水处理系统，其特征在于：所述的澄清 池(5)内部设置有下部出水的隔板(20)将澄清池(5)分成两部分，隔板(20) 的一侧为进水池(21)，另一侧为出水池(22);出水池(22)的一侧设置有与 其上部连通的消毒池(23)。
7.根据权利要求1所述的地埋式污水处理系统，其特征在于：所述的调节 池(2)和初沉池(3)之间安装有隔油池(24);隔油池(24)从进水侧到出水 侧依次设置有两个下部出水的隔油板(25)和一个上部出水的溢流板(26)。
8.根据权利要求1所述的地埋式污水处理系统，其特征在于：所述的动力 氧化接触池(4)的顶部设置有天窗(27)。
说明书
地埋式污水处理系统
技术领域
本发明涉及生活污水和工业有机废水处理领域，具体为一种地埋式污水处理系统。
背景技术
我国是一个干旱缺水严重的国家，淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有2300立方米，仅为世界平均水平的1/4、美国的1/5，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。
据监测，目前全国多数城市地下水受到一定程度的点状和面状污染，且有逐年加重的趋势，同时随着社会的进步，人们生活水平的提高，经济和人口的增长，对大自然的污染愈来愈受到人类的重视，因此治理环境污染已成为时下的重要课题。例如日趋严重的水污泥不仅降低了水体的使用功能，进一步加剧了水资源短缺的矛盾，对我国正在实施的可持续发展战略带来了严重影响，而且还严重威胁到城市居民的饮水安全和人民群众的健康。
目前城市生活污水排放也已是我国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，而处理生活污水设施的建设也成为城市基础设施的重要内容。我国虽然已建成污水处理厂100多座，但是还远远不能满足城市工农业生产和人民生活的需要，表现在某一个城市本身的处理率不高，也就是污水处理的量不够，还表现在大城市已开始着手进行污水处理厂建设的规划和建设计划工作。但在中小城市，特别是在西北 部中小城市还没有将污水处理的规划建设纳入城市发展的议程，其主要原因之一就是没有专门建设资金，有的地区的水污染日趋严重，若等待有资金投入时再兴建污水处理厂，就会使环境趋于恶化，给人民生活带来不便，对人民身心健康带来危害，所以促使我们要多方筹措资金，加快水环境污染的治理，更为有效的办法是找到简单经济的方式来处理城市污水和有机工业废水。
从上可知，全球性的环境污染和资源短缺引发了人们对发展问题的重新思考，可持续发展观念的提出使现阶段环境领域的技术发生了战略性转折，污水处理技术的不断发展和工程应用已转成为维系社会经济可持续发展的必要组成部分，传统的污水处理一般都采用絮凝沉淀、砂滤系统，设计投加氯化铁药剂于A2/0系统终沉池配水井中，强化生物除磷，降低终沉池出水中磷的浓度;沉淀后出水经提升泵站至砂滤池，采用气水反冲洗滤池，过滤后水至清水池，加压后进入回用水管网。而随着科学的飞速发展和社会的不断进步，基于物理，化学和生物学原理的各种污水处理工艺不断出现，其中生物处理技术的应用最为广泛，已经成为城市污水和有机工业废水处理机的主流工艺，例如采用生物处理技术而发展起来的埋地式的污水处理设备。
目前市场上出现出现的这类简单经济的埋地式的污水处理设备虽然使用越来越广泛，但均存在一些问题，例如设备结构复杂，处理时的生物量较少，微生物的代谢功能慢从而影响整个设备的处理效率和效果，活性污泥凝聚沉淀性能不强，分散性和实用性较差等等;同时在中小城市和越来越多的人群密集区建立大型的污水处理厂比较困难，除了资金短缺以外，越来越紧张的土地资源也使得污水处理厂厂址的选择极其有限，而且投资成本高，经济效益低，于是只能采用地埋式污水处理设备对产生的污水和废水进行分区分点的分散处理，但是目前所使用的埋地式污水处理设备又存在上述问题。
发明内容
本发明的目的在于提供一种技术性能稳定可靠，处理效果好，出水水质稳定，耐冲击负荷能力强，不需要污泥回流，投资及运行费用低，占地面积少，维护管理方便的地埋式污水处理系统。

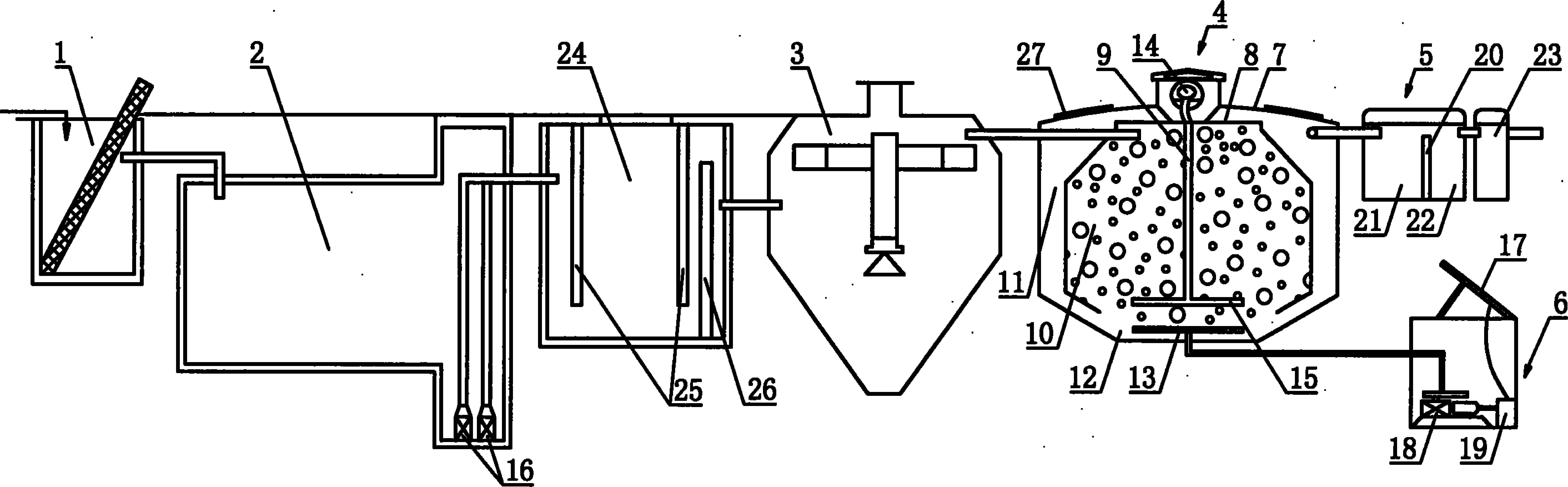

本发明地埋式污水处理系统，其特征在于：地埋式污水处理系统包括依次连接的格栅井1、调节池2、初沉池3、动力氧化接触池4、澄清池5，以及和动力氧化接触池4连接的风机房6;所述的动力氧化接触池4包括反应器主体7、反应器内壳8、旋切式搅拌器9;反应器内壳8设置在反应器主体7内部，其底部开口与反应器主体7连通;旋切式搅拌器9贯穿反应器主体7和反应器内壳8设置;反应器内壳8内部形成曝气区10，反应器内壳外壁与反应器主体内壁之间的空间上方形成排水区11，下方形成污泥沉淀区12;反应器主体7底部设置有曝气管13。
进一步，所述的反应器内壳8内部布置有若干纳米悬浮生物载体。
进一步，所述的旋切式搅拌器9包括电机14和搅拌棒15;电机14安装在反应器主体7外部上方，其上连接伸入曝气区10的搅拌棒15。
进一步，所述的调节池2内部安装有与初沉池3连通的潜污泵16。
进一步，所述的风机房6通过曝气管13与动力氧化接触池4连接，外部安装有太阳能板17，内部设置有与太阳能板17和风机18相连接的蓄电池19，风机18的出气口与曝气管13连通。
进一步，所述的澄清池5内部设置有下部出水的隔板20将澄清池5分成两部分，隔板20的一侧为进水池21，另一侧为出水池22;出水池22的一侧设置有与其上部连通的消毒池23。
进一步，所述的调节池2和初沉池3之间安装有隔油池24;隔油池24从进水侧到出水侧依次设置有两个下部出水的隔油板25和一个上部出水的溢流板26。
进一步，所述的动力氧化接触池4的顶部设置有天窗27。
本发明地埋式污水处理系统通过将流经化粪池的污水经格栅井1送入调节池2，格栅井1内截留的杂物被人工清除;流入调节池2的污水用潜污泵16提升到初沉池3进行再次沉淀，之后流入动力氧化接触池4内的曝气区10，由于曝气区10内充填了纳米悬浮生物载体，纳米悬浮生物载体上的微生物膜和活性污泥会利用污水中的c、N、P生长繁殖，将水体中的污染物及水体富营养物质消化吸收，同时设置的旋切式搅拌器9能有效的辅助曝气管13进行曝气工作，最终将污水中的污染物去除;污水中的泥水进入污泥沉淀区12泥水分离后污泥会自动回到曝气区10，净化后的水通过排水区11进入澄清池5后进一步去除悬浮物，之后进入消毒池23，当达标后排放到受纳水体或作深度处理;其有益效果在于，结构紧凑，工艺性能稳定，处理强度高，不需要污泥回流，无堵塞，不需反冲洗，维护简单，适用于中、小型生活污水和工业有机废水的处理。
