申请日2012.05.10
公开(公告)日2012.12.19
IPC分类号C02F3/02
摘要
本实用新型公开了一种微动力螺旋式好氧废水处理装置，包括好氧生化池(1)、本申请人专利产品无堵塞免维护污水生化处理曝气器装置(2)、半软性接触填料(3)、空气管道(4);所述好氧生化池(1)由4部分组成;每一部分的空气管道(4)设置有一垂直的进气管道(5)，进气管道(5)与外部的鼓风机相连接。本实用新型提供了一种利用高效节能无堵塞曝气装置的上升气流与折转式横向进水水流的组合，实现水流流态的螺旋式推进的微动力螺旋式好氧废水处理装置，使污水与活性污泥充分混合，增加了有效接触时间，强化了处理效果，适合于可生化性废水的处理。
权利要求书
1.一种微动力螺旋式好氧废水处理装置，包括好氧生化池(1)、无堵塞免维护污水生化处理曝气器装置(2)、半软性接触填料(3)和空气管道(4)，其特征在于，所述好氧生化池(1)由4部分组成，第1部分外侧的上部设置有进水口，另一侧的下部设置有出水口，此出水口即为第2部分的进水口;第3部分一侧的上部设置有进水口，此进水口即为第2部分的出水口，第3部分另一侧的下部设置有出水口，此出水口即为第4部分的进水口;第4部分外侧的上部设置有出水口;好氧生化池(1)的底部设置有无堵塞曝气装置(2)，无堵塞曝气装置(2)的上部设置有半软性接触填料(3)，无堵塞曝气装置(2)通过空气管道(4)与其它无堵塞曝气装置(2)相连接，每一部分的空气管道(4)设置有一垂直的进气管道(5)，进气管道(5)与外部的鼓风机相连接。
2.根据权利要求1所述的微动力螺旋式好氧废水处理装置，其特征在于，该废水处理装置根据废水处理量设定规格为200m3、500m3、1000m3、2000m3、10000m3或者20000m3。
说明书
微动力螺旋式好氧废水处理装置
技术领域
本实用新型涉及一种废水处理装置，特别涉及一种使好氧微生物与污水中有机物多角度、多循环有效地交换、在横向和纵向反复接触、保证在有充足溶解氧的条件下对污水中有机物进行高效氧化分解的好氧处理装置。
背景技术
在废水处理工程中，好氧生物处理方法包括活性污泥法和生物膜法。
活性污泥法，它能从污水中去除溶解的和胶体的可生物降解的有机物以及能被活性污泥吸附的悬浮固体和其他一些物质。无机盐类(氮和磷的化合物)也能部分地被去除。
目前，活性污泥法常用的几种运行方式有：传统活性污泥法、逐步曝气法、吸附再生活性污泥法、完全混合法、延时曝气法。
生物膜法具有较高的处理效率，对于受有机物及氨氮轻度污染水体有明显的效果。它的有机负荷较高，接触停留时间短，减少占地面积，节省投资。此外，运行管理时没有污泥膨胀和污泥回流问题，且耐冲击负荷。
生物接触氧化法兼有活性污泥法及生物膜法的特点，是在生物反应池内充填填料，已经充氧的污水浸没全部填料，并以一定的流速流经填料。在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢的作用下，污水中有机污染物得到去除，污水得到净化。该方法池内的生物固体浓度高于活性污泥法和生物滤池，具有较高的容积负荷，另外接触氧化工艺不需要污泥回流，无污泥膨胀问题，运行管理较活性污泥法简单，对水量水质的波动有较强的适应能力。
传统的生物接触氧化法采用氧化池曝气方式，是在池底安装穿孔管或微孔曝气器，由于污水流态的问题，导致氧利用率不高，动力消耗大，且检修、维护不方便，必须排空池体才能检修。
发明内容
本实用新型的目的是：克服现有技术的不足，提供一种氧利用率高，实现水流流态的螺旋式推进，使污水与活性污泥充分混合，并增加有效接触时间，强化处理效果的微动力螺旋式好氧废水处理装置。
本实用新型通过如下技术方案予以实现：

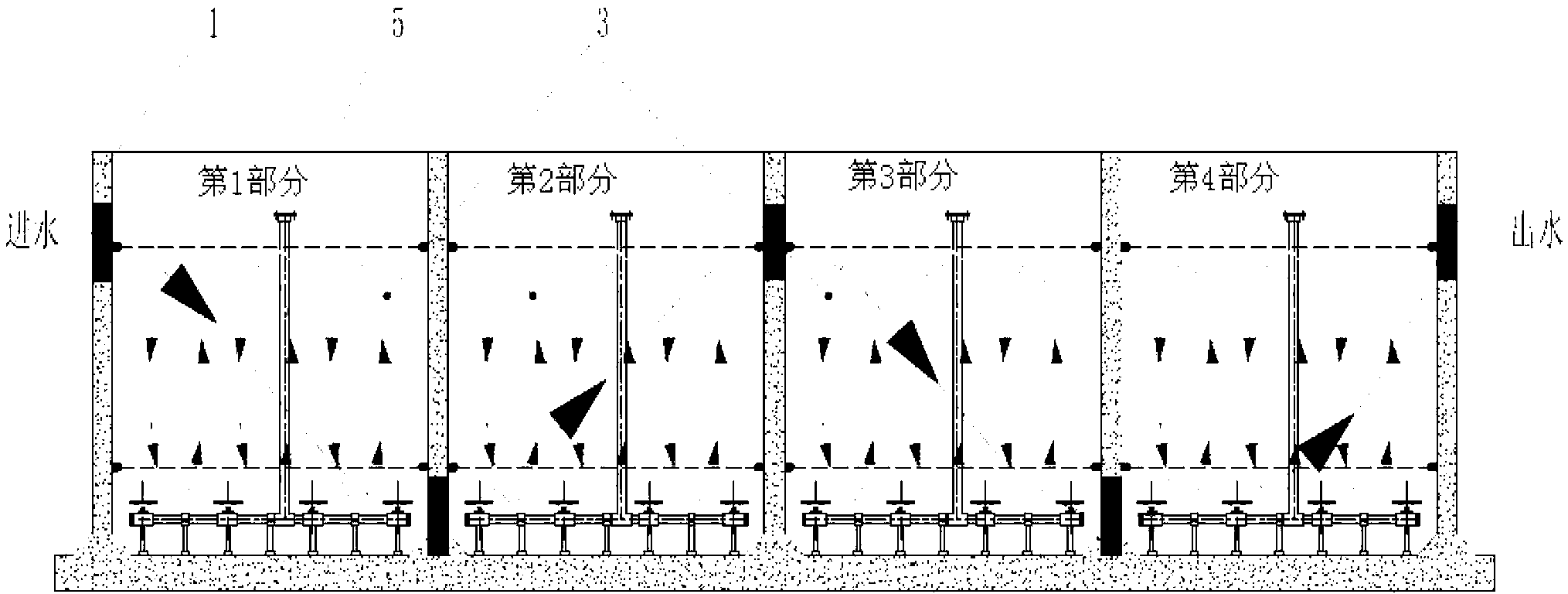

一种微动力螺旋式好氧废水处理装置，包括好氧生化池1、无堵塞免维护污水生化处理曝气器装置2、半软性接触填料3、空气管道4，其特征在于，所述好氧生化池1由4部分 组成，第1部分外侧的上部设置有进水口，另一侧的下部设置有出水口，此出水口即为第2部分的进水口;第3部分一侧的上部设置有进水口，此进水口即为第2部分的出水口，第3部分另一侧的下部设置有出水口，此出水口即为第4部分的进水口;第4部分外侧的上部设置有出水口;好氧生化池1的底部设置有本申请人专利产品无堵塞免维护污水生化处理曝气器装置2，无堵塞免维护污水生化处理曝气器装置2的上部设置有半软性接触填料3，无堵塞免维护污水生化处理曝气器装置2通过空气管道4与其它无堵塞曝气装置2相连接，每一部分的空气管道4设置有一垂直的进气管道5，进气管道5与外部的鼓风机相连接。
无堵塞免维护污水生化处理曝气器装置2是本申请人于2011年申请号为2011204714375、题为“无堵塞、免维护污水生化处理曝气器”的实用新型专利产品。
该废水处理装置根据废水处理量设定规格为200m3、500m3、1000m3、2000m3、10000m3或者20000m3。
本实用新型的有益效果是，提供了一种利用高效节能无堵塞曝气装置的上升气流与折转式横向进水水流的组合，实现水流流态的螺旋式推进的微动力螺旋式好氧废水处理装置。本实用新型使污水与活性污泥充分混合，增加了有效接触时间，强化了处理效果，使好氧装置能够高效、稳定运行。
