申请日2012.05.10
公开(公告)日2013.01.09
IPC分类号C02F9/08
摘要
本实用新型公开了一种超纯水机水处理监控模块，它包括控制器、供水泵、冲洗阀、取水阀、进水阀、增压泵、紫外灯、取水流量计、源水流量计、蜂鸣器、电导率变送器和电阻率变送器。外部电源通过变压器分别与控制器、电导率变送器和电阻率变送器连接，取水流量计和源水流量计的流量采集端分别浸没于取水管道出口端和源水管道出口端，取水流量计和源水流量计的流量输出端分别与控制器上的流量输入端口连接，电导率变送器和电阻率变送器的信号采集端浸没于超纯水机内。本实用新型集水质监控和水路控制于一体，提高了水路控制和水质监控精度，通过开关冲洗阀还可实现对进出水口的清洗，确保水质符合要求。
权利要求书
1.超纯水机水处理监控模块，其特征在于：它包括控制器、供水泵、冲洗阀、取水阀、进水阀、增压泵、紫外灯、取水流量计、源水流量计、蜂鸣器、电导率变送器和电阻率变送器，外部电源通过变压器分别与控制器、电导率变送器和电阻率变送器连接，取水流量计和源水流量计的流量采集端分别浸没于取水管道出口端和源水管道出口端，取水流量计和源水流量计的流量输出端分别与控制器上的流量输入端口连接，电导率变送器和电阻率变送器的信号采集端浸没于超纯水机内，电导率变送器和电阻率变送器的信号采集输出端与控制器的模数转换输入端口连接，控制器上的取水灯控制输出端口与取水灯连接，控制器上的报警输出端口与蜂鸣器连接，控制器上的供水泵控制输出端口通过供水泵与供水管道连接，控制器上的冲洗阀控制端口通过冲洗阀与冲洗管道连接，控制器上的取水阀控制端口通过取水阀与取水管道连接，控制器上的进水阀控制端口通过进水阀与进水管道连接，控制器上的紫外灯控制输出端口与紫外灯连接，控制器上的增压泵控制端口与增压泵连接。
说明书
超纯水机水处理监控模块
技术领域
本实用新型涉及一种超纯水机水处理监控模块。
背景技术
超纯水机是一种采用预处理、反渗透、超纯化处理、后处理等方法去除水中的导电介质，以及水中离解不了的胶体物质、气体及有机物的水处理设备，又名超纯水器、超纯水设备、超纯水仪、超纯水系统、实验室超纯水器等。
水路控制和水质监控是超纯水机进行水处理过程中必不可少的步骤。目前，水路控制和水质监控为相对独立的两个系统，无法在水路控制的同时实现精准的水质监控。
常用的水路控制大多仅为单一控制水路开断，具有无法收集具体的水量信息，超纯水机内的压力不可控，水路控制精准度较差等缺点，一般的超纯水机在使用一段时间以后，其进水端或出水端有一定的污染，若不及时清除这些污染，极易造成水质不符合要求。
常用的水质监控大多采用在超纯水机内设水质采集设备，操作人员在一定时间内取出并判断水质采集设备上采集到的值是否符合水质要求，具有不能实时读取数据，不能实时监测水质信息，人工判断精准度较差等缺点。
实用新型内容
本实用新型的目的即在于克服现有技术的不足，提供一种超纯水机水处理监控模块，集水质监控和水路控制于一体，自动采集并传输水量，实时监测水质信息，采用控制器自动控制，避免了人工监测、控制带来的人为因素等问题，提高了水路控制和水质监控精度。

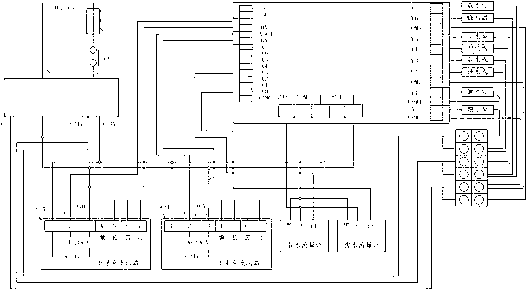

本实用新型的目的通过以下技术方案来实现：超纯水机水处理监控模块，它包括控制器、供水泵、冲洗阀、取水阀、进水阀、增压泵、紫外灯、取水流量计、源水流量计、蜂鸣器、电导率变送器和电阻率变送器，外部电源通过变压器分别与控制器、电导率变送器和电阻率变送器连接，取水流量计和源水流量计的流量采集端分别浸没于取水管道出口端和源水管道出口端，取水流量计和源水流量计的流量输出端分别与控制器上的流量输入端口连接，电导率变送器和电阻率变送器的信号采集端浸没于超纯水机内，电导率变送器和电阻率变送器的信号采集输出端与控制器的模数转换输入端口连接，控制器上的取水灯控制输出端口与取水灯连接，控制器上的报警输出端口与蜂鸣器连接，控制器上的供水泵控制输出端口通过供水泵与供水管道连接，控制器上的冲洗阀控制端口通过冲洗阀与冲洗管道连接，控制器上的取水阀控制端口通过取水阀与取水管道连接，控制器上的进水阀控制端口通过进水阀与进水管道连接，控制器上的紫外灯控制输出端口与紫外灯连接，控制器上的增压泵控制端口与增压泵连接。
本实用新型的有益效果是：本实用新型提供一种超纯水机水处理监控模块，集水质监控和水路控制于一体，通过在取水端和源水端设置流量计，自动采集并传输水量，实时监测水质信息，若水质超过设定值，则停机报警，便于及时做出处理，采用控制器自动控制，避免了人工监测、控制带来的人为因素等问题，提高了水路控制和水质监控精度，当有取水信号时，进水阀、供水泵、增压泵、紫外灯自动开启，经过循环设定好的时间则打开取水阀，执行取水操作，通过开关冲洗阀还可实现对进出水口的清洗，确保水质符合要求。
