申请日2012.05.10
公开(公告)日2013.01.16
IPC分类号C02F1/00; C02F1/62; C02F1/28
摘要
本实用新型公开了一种矿山酸性废水过滤装置，主要由进水口、溢流堰、碳酸钙滤料，带孔水泥板，水门，出水口，放空口，箱体，挡板组成;箱体一侧上部设有进水口，与进水口相对一侧设有出水口，出水口同侧底部设有放空口;箱体内部于进水口下方设有溢流堰，溢流堰上沿低于箱体上沿;溢流堰下方装有碳酸钙滤料放置于带孔水泥板上;碳酸钙滤料与出水口所在侧面之间设有挡板;挡板底部设有水门;带孔水泥板设于水门上方。本实用新型结构简单，成本低，且碳酸钙残渣可直接用作建筑材料使用，因而对环境污染较小，适合用于大规模的矿山酸性废水的处理。
权利要求书

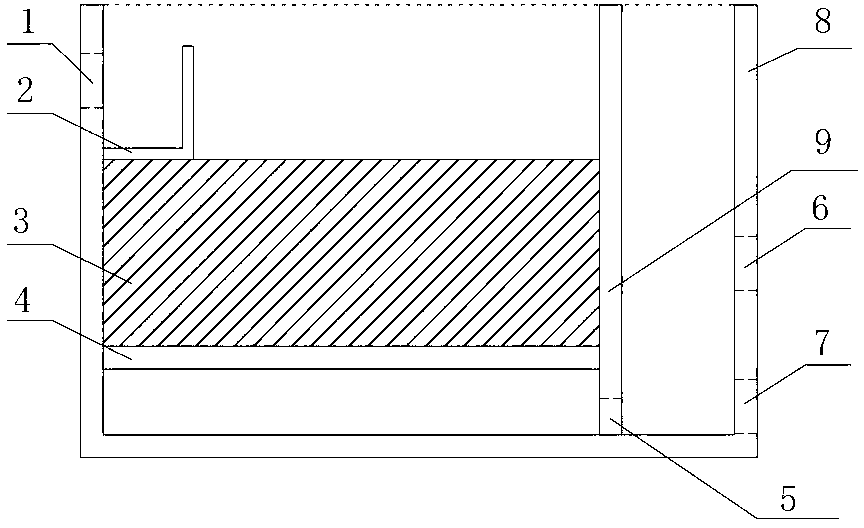

1.一种矿山酸性废水过滤装置，主要由进水口(1)，溢流堰(2)， 碳酸钙滤料(3)，带孔水泥板(4)，水门(5)，出水口(6)，放空口 (7)，箱体(8)，挡板(9)组成，其特征是：箱体(8)一侧上部设 有进水口(1)，与进水口(1)相对一侧设有出水口(6)，出水口(6) 同侧底部设有放空口(7);箱体(8)内部于进水口(1)下方设有溢 流堰(2)，溢流堰(2)上沿低于箱体(8)上沿;溢流堰(2)下方装 有碳酸钙滤料(3)放置于带孔水泥板(4)上;碳酸钙滤料(3)与出 水口(6)所在侧面之间设有挡板(9);挡板(9)底部设有水门(5); 带孔水泥板(4)设于水门(5)上方。
说明书
一种矿山酸性废水过滤装置
技术领域
本实用新型涉及一种废水处理装置，尤其是一种矿山酸性废水过 滤装置。
背景技术
金属矿山废水主要来自采矿生产中排出的矿坑水、废石场的雨 淋污水和选矿厂排出的洗矿、尾矿废水。由于金属矿体往往伴生着 多种金属和硫化矿物，所以，矿山酸性废水具有pH值低，硫酸盐 含量高等特点，其中往往还含有大量的重金属离子及其氰化物，如 铜、锌、镍、铅、铁等以及其氰化物。当矿山酸性废水排入至河流、 湖泊等水体后，可改变水体的pH值，进而抑制或阻止细菌及微生 物的生长，妨碍水体自净，危害鱼类和其它水生生物，其含有的大 量重金属离子及其氰化物将通过食物链危害人体。若酸性废水渗透 到地下，可使矿区地下水污染。
目前治理矿山酸性废水的主要方法有：中和沉淀法、硫化沉淀 浮选法、人工湿地法、微生物法等，但这些方法中大多都存在着治 理成本高、维护和控制较为困难、二次污染较大等问题。比如，石 灰石中和沉淀法其反应池中易形成较大颗粒沉淀于池底，降低了其 利用率，泥渣量大，管理复杂;硫化沉淀浮选法处理废水时pH难 以控制，且硫化剂本身有毒，排放后不易达到国家标准;人工湿地 法处理面积大，处理程度受环境影响大，部分残余硫化氢会从土壤 逸出，污染环境。微生物处理法难以处理重金属浓度较高且成分复 杂的废水。
实用新型内容
为解决上述技术问题，本实用新型提供了一种装置，该装置利用 碳酸钙作为滤料，用于对矿山酸性废水重金属成分的吸附及过滤，实 现对矿山酸性废水的处理。
本实用新型通过如下技术方案予以实现。
本实用新型主要由进水口、溢流堰、碳酸钙滤料，带孔水泥板， 水门，出水口，放空口，箱体，挡板组成;箱体一侧上部设有进水口， 与进水口相对一侧设有出水口，出水口同侧底部设有放空口;箱体内 部于进水口下方设有溢流堰，溢流堰上沿低于箱体上沿;溢流堰下方 装有碳酸钙滤料放置于带孔水泥板上;碳酸钙滤料与出水口所在侧面 之间设有挡板;挡板底部设有水门;带孔水泥板设于水门上方。 本实用新型结构简单，成本低，且碳酸钙残渣可直接用作建筑材料使 用，因而对环境污染较小，适合用于大规模的矿山酸性废水的处理。
