申请日2012.05.10
公开(公告)日2013.03.06
IPC分类号B01D24/46; B01D24/12
摘要
本实用新型涉及污水处理装置，具体涉及一种新型采油污水过滤罐。新型采油污水过滤罐，包括罐体，罐体上端设置进水口，罐体下端设置出水口，承托层位于罐体内下部，承托层上方是滤料层，滤料层分三层，上层是纤维球类滤料层，中层为果壳类滤料层，下层是矿石类滤料层。本实用新型滤料再生性能好、过滤能力高、滤料更换周期长。
权利要求书
1.采油污水过滤罐，包括罐体，罐体上端设置进水口，罐体下端设置出水口，承托层位于罐体内下部，承托层上方是滤料层，其特征在于，滤料层分三层，上层是纤维球类滤料层，中层为果壳类滤料层，下层是矿石类滤料层。
2.根据权利要求1所述采油污水过滤罐，其特征在于，承托层下方设置集水管。
3.根据权利要求2所述采油污水过滤罐，其特征在于，集水管是绕丝焊接管。
说明书
采油污水过滤罐
技术领域
本实用新型涉及污水处理装置，具体涉及一种新型采油污水过滤罐。
背景技术
采油污水经过处理后，回注至地质，补充地层能量，提高石油采收率。采油污水处理过程中重要的处理设备是采油污水过滤罐，目前在用的采油污水过滤罐滤料是不同粒径的石英砂滤料层组成，滤料单一，除油功能差，并且容易在经过冲洗、过滤后，出现严重的混层，过滤效果变差，滤料使用时间短，影响工作效率。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种滤料再生性能好、过滤能力高、滤料更换周期长的新型采油污水过滤罐。
本实用新型的技术方案是：

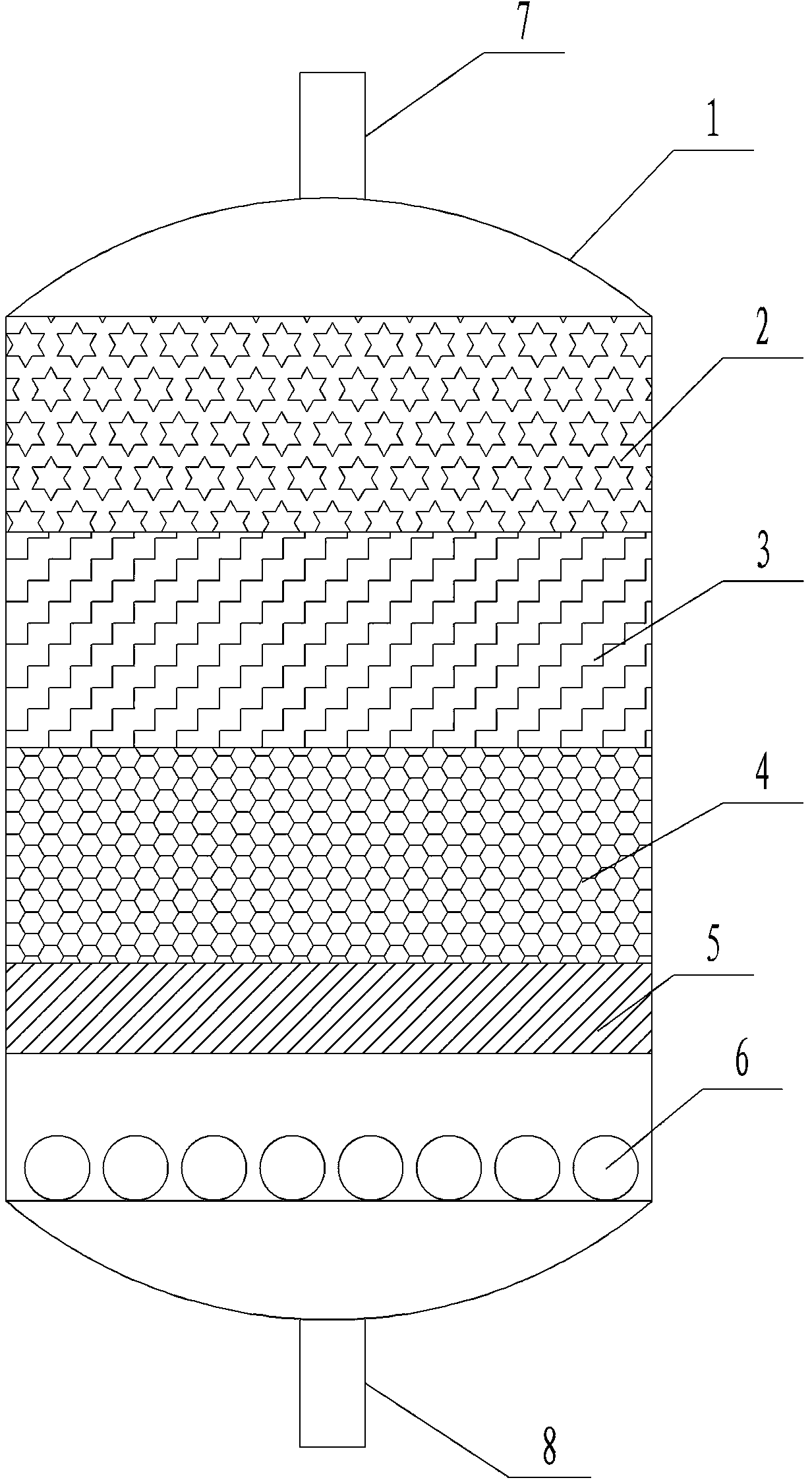

新型采油污水过滤罐，包括罐体，罐体上端设置进水口，罐体下端设置出水口，承托层位于罐体内下部，承托层上方是滤料层，其特征在于，滤料层分三层，上层是纤维球类滤料层，中层为果壳类滤料层，下层是矿石类滤料层。
所述承托层下方设置集水管。
所述集水管是绕丝焊接管。
本实用新型的有益效果是：三层滤料层从上至下比重依次增加，滤料层的初始状态不会因反复冲洗、反复过滤而被破坏，始终接近理想过滤池状态，过滤效果好，滤料再生性能好，滤料更换周期达到3年，采用绕丝焊接管收集过滤水，大幅度降低水流阻力，提高过滤速度。
