申请日2012.05.10
公开(公告)日2013.02.27
IPC分类号C02F3/30
摘要
本实用新型涉及垃圾渗滤液处理领域，它提供一种垃圾渗滤液高效生物脱氮反应器，其特征在于，包括处理罐，所述处理罐内安装内筒，所述内筒底部接近所述处理罐底，所述内筒底部安装有曝气管，所述曝气管连接所述处理罐外的送气装置，预处理进水管通过所述处理罐壁伸到所述内筒上部;所述处理罐壁上部连接出水管。本实用新型具有设计合理，结构紧凑，占地小，节能，去除氨氮和脱氮效率高的优点。
权利要求书

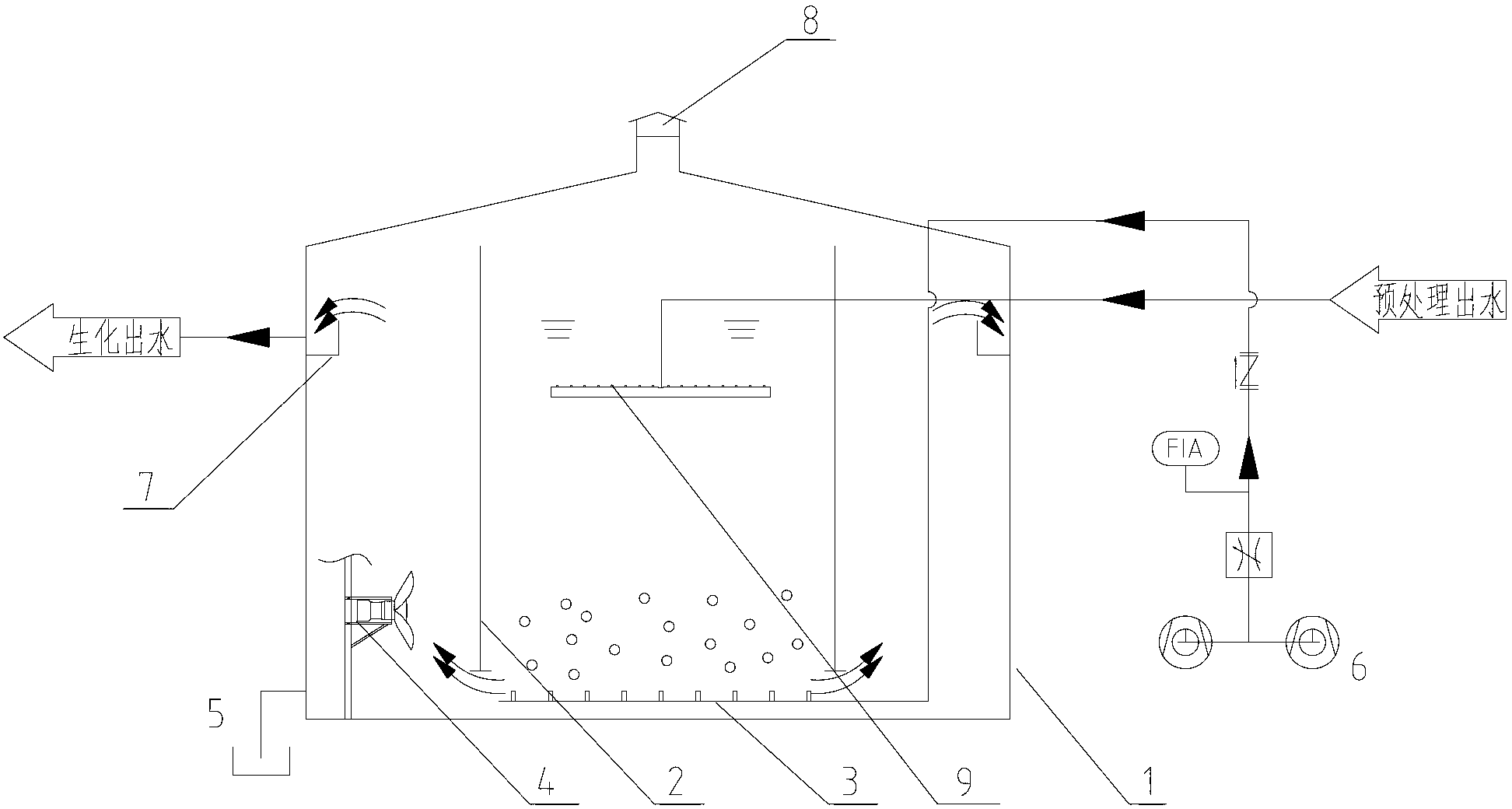

1.一种垃圾渗滤液高效生物脱氮反应器，其特征在于，包括处理罐，所述处理罐内安装内筒，所述内筒底部接近所述处理罐底，所述内筒底部安装有曝气管，所述曝气管连接所述处理罐外的送气装置，预处理进水管通过所述处理罐壁伸到所述内筒上部;所述处理罐壁上部连接出水管。
2.根据权利要求1所述的垃圾渗滤液高效生物脱氮反应器，其特征在于，所述处理罐内底部安装潜水推流器。
3.根据权利要求1或2所述的垃圾渗滤液高效生物脱氮反应器，其特征在于，所述处理罐内上部安装三角堰，所述三角堰收集出水，出水经所述出水管进入后续处理环节。
4.根据权利要求3所述的垃圾渗滤液高效生物脱氮反应器，其特征在于，所述预处理进水管的端部连接布水管。
说明书
垃圾渗滤液高效生物脱氮反应器
技术领域
本实用新型涉及城市垃圾卫生填埋场、垃圾焚烧发电厂、垃圾中转站 等的垃圾渗滤液处理领域，具体涉及一种垃圾渗滤液高效生物脱氮反应器。
背景技术
垃圾渗滤液是垃圾在堆放和填埋过程中由于压实、发酵等生物化学降 解作用，同时在降水和地下水的渗流作用下产生的一种高浓度有机或无机 成份的液体。垃圾渗滤液水质复杂，含有多种有毒有害的无机物和有机物， 具有污染物浓度高、成分复杂、变化极不稳定等特点，对垃圾渗滤液的处 理是垃圾填埋场的难点。目前，针对渗滤液废水COD和氨氮含量高的特点， 设有硝化和反硝化生物降解COD并脱氮单元，用于除去垃圾渗滤液的氮。
现有的硝化和反硝化生物脱氮反应器一般包括反硝化和硝化两个分立 的处理单元，分别称为A池和O池，A池通过其上部的出水管与O池连通。 这种技术方案一方面结构松散、占用场地大，不利于集约化的安装布局。 另一方面，这种先后处理结构安排的处理效果有待进一步改进。
实用新型内容
本实用新型所要解决的技术问题是提供一种垃圾渗滤液高效生物脱氮 反应器，具有垃圾渗滤液生化处理效率高，节能、占地少的特点。
为实现上述技术问题，本实用新型提供了一种垃圾渗滤液高效生物脱 氮反应器，其特征在于，包括处理罐，所述处理罐内安装内筒，所述内筒 底部接近所述处理罐底，所述内筒底部安装有曝气管，所述曝气管连接所 述处理罐外的送气装置，预处理进水管通过所述处理罐壁伸到所述内筒上 部;所述处理罐壁上部连接出水管。
作为进一步改进的，所述处理罐内底部安装潜水推流器。
优化的，所述处理罐内上部安装三角堰，所述三角堰收集出水，出水 经所述出水管进入后续处理环节。
更优选的，所述预处理进水管的端部连接布水管。
本实用新型所述垃圾渗滤液高效生物脱氮反应器，具备设计合理，结构 紧凑，占地小，节能，去除氨氮和脱氮效率高的优点。
