申请日2012.05.10
公开(公告)日2012.12.26
IPC分类号B63J4/00
摘要
本实用新型提出一种新型船用污水处理装置，包括具有进污装置和排污装置的收集装置，以及污水处理控制装置;所述污水处理控制装置设置有锁禁机构，此锁禁机构配设有与其分体式设置的控制钥。采用上述技术方案后，本实用新型的新型船用污水处理装置，其具有锁禁机构，且锁禁机构配设有与其分体设置的控制钥，控制钥可置于污水允许排放处或监管人员手中，而船上的普通人员受限持有控制钥，船上含有粪便等生活垃圾的污水可定点或受监管排放，与现有技术相比，本实用新型的新型船用污水处理装置，可防止人们将船上的污水进行私自或非监管下的排放，有效地避免了人类的水上活动对水体造成的污染，对生态环境的保护具有深远意义，方案合理，实用性强。
权利要求书
1.一种新型船用污水处理装置，包括具有进污装置和排污装置的收集 装置，以及污水处理控制装置，其特征在于：所述污水处理控制装置设置 有锁禁机构，此锁禁机构配设有与其分体式设置的控制钥。
2.根据权利要求1所述的一种新型船用污水处理装置，其特征在于： 上述排污装置具有排污口，此排污口设于上述污水处理控制装置上。
3.根据权利要求1所述的一种新型船用污水处理装置，其特征在于： 上述排污装置配设有排污泵。
4.根据权利要求1、2或3所述的一种新型船用污水处理装置，其特 征在于：上述收集装置设有清洗装置。
5.根据权利要求4所述的一种新型船用污水处理装置，其特征在于： 上述清洗装置包括设于上述收集装置内布设有喷水孔的管道和此管道的供 水通道。
6.根据权利要求5所述的一种新型船用污水处理装置，其特征在于： 上述供水通道具有入水口，此入水口设于上述污水处理控制装置上。
7.根据权利要求1、2或3所述的一种新型船用污水处理装置，其特 征在于：上述收集装置设有杂质搅碎装置。
8.根据权利要求7所述的一种新型船用污水处理装置，其特征在于： 上述杂质搅碎装置包括设于上述收集装置内规则布设有桨叶的搅拌器和此 搅拌器的动力电机。
9.根据权利要求1、2或3所述的一种新型船用污水处理装置，其特 征在于：上述收集装置设有液位报警装置。
10.根据权利要求1、2或3所述的一种新型船用污水处理装置，其特 征在于：上述收集装置设有除臭排气装置。
说明书
一种新型船用污水处理装置
技术领域
本实用新型涉及船舶等的污水处理装置领域，具体涉及一种可防止人 们将船上的污水进行私自或非监管下的排放，有效地避免了人类的水上活 动对水体造成的污染的新型船用污水处理装置。
背景技术
随着时代的进步，人们逐渐意识到江河湖海等水体的污染与人类向其 排放污水有直接关系，其中船舶上肆意排放含有粪便等生活垃圾的污水是 重要的污染源。
为此，人们提出一些解决方案，如中国实用新型专利CN200520010612.5 提出一种船舶生活污水处理装置，包括箱体，其内设置有厌氧沉淀池、曝 气氧化池、沉淀过滤池和集水池，厌氧沉淀池上部设置有与污水管连接的 锥形网眼过滤漏斗，曝气氧化池内设置有曝气管道，沉淀过滤池内安装有 波纹沉淀板和过滤层，所述曝气氧化池由第一曝气氧化池、第二曝气氧化 池和第三曝气氧化池组成，所述厌氧沉淀池与第一曝气氧化池相邻，并通 过其隔板上的孔相连通，第一曝气氧化池与第二曝气氧化池相邻，并通过 其隔板上部的孔相连通，第二曝气氧化池通过箱体外部的管道与第三曝气 氧化池相连通，第三曝气氧化池与沉淀过滤池相邻，并通过其间两隔板间 的缝隙使第三曝气氧化池上部与沉淀过滤池底部相连通，沉淀过滤池与集 水池相邻，并通过其隔板上部的孔相连通;箱体上安装有与集水池底部连 通的排水管道，其上串接有电磁消毒器和排水泵;箱体上安装有排污回流 管道与沉淀过滤池底部连通，还通过第一阀与厌氧沉淀池底部连通，通过 第二阀与第一曝气氧化池底部连通，通过第三阀与第二曝气氧化池底部连 通，通过第四阀与第三曝气氧化池底部连通，排污回流管道上安装有排污 回流泵，排污回流管道通过排污阀与外界连通，通过串接的曝气阀、射流 器与所述曝气管道连通。
该实用新型的结构设计合理，经其处理过的污水再排放到水体中不会 对水体造成污染，但是，利用该种装置处理污水需要一定的人力、物力和 能源等资源的消耗，所以在实际的水上作业中，船民等人员在缺乏环保意 识的情况下为了避免上述资源的消耗，常常是将该种装置闲置，仍旧将未 经处理的污水直接排放到水体中，对水体造成污染。该种装置形同虚设， 并没有起到减少污染的效果，缺乏实用性。
鉴于此，本案发明人对上述缺陷进行深入研究，遂有本案产生。
实用新型内容
本实用新型的目的在于提供一种可防止人们私自将船上的污水向江河 湖海等水体排放的新型船用污水处理装置，其可有效地减少了水体的污染， 实用性强。
为了达到上述目的，本实用新型采用这样的技术方案：

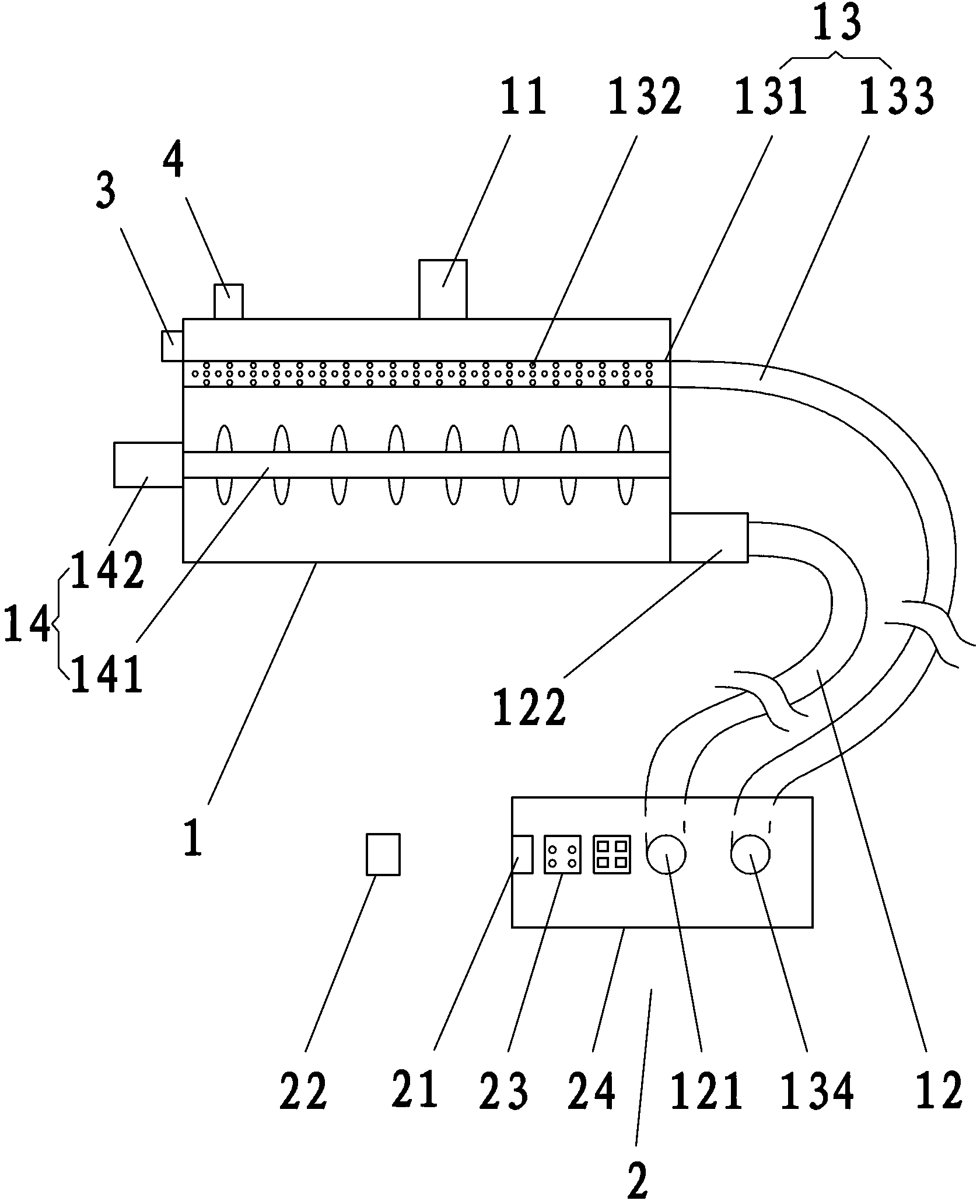

一种新型船用污水处理装置，包括具有进污装置和排污装置的收集装 置，以及污水处理控制装置;所述污水处理控制装置设置有锁禁机构，此 锁禁机构配设有与其分体式设置的控制钥。
上述排污装置具有排污口，此排污口设于上述污水处理控制装置上。
上述排污装置配设有排污泵。
上述收集装置设有清洗装置。
上述清洗装置包括设于上述收集装置内布设有喷水孔的管道和此管道 的供水通道。
上述供水通道具有入水口，此入水口设于上述污水处理控制装置上。
上述收集装置设有杂质搅碎装置。
上述杂质搅碎装置包括设于上述收集装置内规则布设有桨叶的搅拌器 和此搅拌器的动力电机。
上述收集装置设有液位报警装置。
上述收集装置设有除臭排气装置。
采用上述技术方案后，本实用新型的新型船用污水处理装置，其污水 处理控制装置具有锁禁机构，且锁禁机构配设有与其分体设置的控制钥， 控制钥可置于污水允许排放处或特定的监管人员手中，通过此控制钥，开 启污水处理控制装置的锁禁机构，从而才能启动污水处理控制装置进行排 污操作，而船民等普通人员受限持有该控制钥，无法私自启动污水处理控 制装置进行排污操作，使得船上含有粪便等生活垃圾的污水可定点或受监 管排放，与现有技术相比，本实用新型的新型船用污水处理装置，可防止 船民等普通人员将船上的污水向作业水体中进行私自或非监管下的排放， 有效地避免了人类的水上活动对水体造成的污染，对生态环境的保护具有 深远意义，方案合理，实用性强。
进一步，排污泵可增强排污装置的排污性能。
进一步，清洗装置可在排污后对收集装置进行清洗，避免污垢残留， 对收集装置有保养和增强工作性能等作用。
进一步，杂质搅碎装置可将收集装置内较大的杂质垃圾搅碎，不易阻 塞排污装置的排污通道，排污顺畅。
进一步，液位报警装置可对收集装置内污水的液位进行显示和报警， 提醒人们对污水进行定点排放，可使人们对污水的量进行监控和掌握，以 便做出相应的动作，方便实用。
进一步，除臭排气装置在给收集装置排气的同时，还对所排出的气体 进行除臭处理，防止污水产生的气体对空气造成污染，结构合理实用。
