申请日2012.08.23
公开(公告)日2013.03.20
IPC分类号C02F1/32; C02F9/14
摘要
本实用新型公开了一种城镇污水深度处理系统，为解决现有技术不能使经过处理的污水达到国家规定的标准，且流程长、占地面积大以及运行费用高等问题而设计。所述城镇污水深度处理系统包括依次相连通的栅格污水处理装置、沉砂池、缺氧池、MBR好氧池、内部填充有纳米水合氧化铁的复合吸附剂的吸附滤池以及消毒池，其中所述MBR好氧池底部设有用于排出污泥的污泥出口。本实用新型城镇污水深度处理系统具有流程短、成本低、运行费用低、稳定性高且污水处理效果好的优点。
权利要求书
1.一种城镇污水深度处理系统，其特征在于，所述城镇污水深度处理系统包括依次相连通的用以去除悬浮物的栅格污水处理装置、沉淀无机颗粒物的沉砂池、进行反硝化脱氮处理的缺氧池、MBR好氧池、吸附滤池以及消毒池;
其中，
所述MBR好氧池底部设有污泥出口;
所述吸附滤池内填充有纳米水合氧化铁的复合吸附剂，用以进一步对污水进行脱磷处理。
2.根据权利要求1所述的城镇污水深度处理系统，其特征在于，所述栅格污水处理装置包括粗栅格污水处理机和细栅格污水处理机;所述粗栅格污水处理机栅条间隙为20-30mm;所述细栅格污水处理机栅条间隙为5-10mm。
3.根据权利要求1所述的城镇污水深度处理系统，其特征在于，所述沉砂池为平流式沉砂池、旋流式沉砂池或曝气式沉砂池。
4.根据权利要求1所述的城镇污水深度处理系统，其特征在于，所述MBR好氧池包括平板式MBR膜组件。
5.根据权利要求1或4所述的城镇污水深度处理系统，其特征在于，所述MBR好氧池的污泥出口还通过管道与所述缺氧池相连通;所述管道用以将部分污泥回流至所述缺氧池中，且回流比为30%-60%。
6.根据权利要求1所述的城镇污水深度处理系统，其特征在于，所述纳米水合氧化铁包括载体，所述载体为大孔阴离子交换树脂、活性碳、硅藻土或粉煤粉。
7.根据权利要求1所述的城镇污水深度处理系统，其特征在于，所述吸附滤池还包括一用以输入比重为2%-5%的氢氧化钠水溶液的输入管。
8.根据权利要求1所述的城镇污水深度处理系统，其特征在于，所述消毒池为紫外线消毒池。
9.根据权利要求1所述的城镇污水深度处理系统，其特征在于，所述污泥出口后端连接有污泥脱水设备。
说明书
城镇污水深度处理系统
技术领域
本实用新型涉及一种城镇污水的处理系统，尤其涉及一种城镇污水的深度 处理系统。
背景技术
随着我国人口的不断增长和经济的飞速发展，用水量及排水量正在逐年增 加，而有限的水资源又不断的被污染，水环境状况正在不断的恶化。同时，我 国大量污水处理厂是在“九五”、“十五”期间建成的，排放标准相对较低，已 经不能满足总量控制的要求。国家环境保护总局环发[2005]110号“关于严格执 行《城镇污水处理厂污染物排放标准》的通知”中第一次提出，“为防止水域发 生富营养化，城镇生活污水处理厂出水排入国家和省确定的重点流域及湖泊、 水库等封闭式、半封闭水域时，应执行《标准》中一级标准的A标准”。2006 年第21号公告提出再次重申了这个问题，这实际上在法规层面上将 GB18918-2002中一级标准A标准的适用范围直接扩大到绝大多数城镇污水处 理厂，城镇污水处理厂一级A标准的污水处理系统的改造将在许多流域和省市 大量实施。此外我国虽然水资源总量较大，居世界第六，但由于人口众多，人 均水资源占有量仅有世界的四分之一，同时我国水资源还存在着分布不均匀， 南方多北方少的现象，所以我国一个水资源非常匮乏的国家。而污水循环再利 用可以节约大量的新鲜水，补充水资源的不足，并且城镇污水具有就地可取、 稳定可靠、保证率高等优点，对缓解我国水资源的不足有重要的意义。因此， 开发出一种适用于城镇污水深度处理及再生的工艺是迫在眉睫的。
目前我国城市污水处理广泛使用的是二级生物处理工艺包括：传统活性污 泥法，延时曝气活性污泥法，SBR(Sequencing Batch Reactor Activated Sludge Process)序批式活性污泥法，AB，UNITANK和氧化沟工艺，A/O和A2/O等， 污水经处理后出水一般能达到GB18918-2002一级B标准。为了进一步提高处 理效果，使其出水达到一级A标准以及回用标准，往往在后续耦合混凝沉淀、 过滤、活性炭吸附等三级处理工艺进行深度处理。但这种城镇污水深度处理工 艺，具有流程长，投资高，运行成本高、稳定性差等缺点。
MBR又称膜生物反应器，是一种由膜处理单元和生物处理单元相结合的新 型水处理技术，它将生物降解、沉淀、过滤集为一体，减少了设备的需求，目 前正在受到逐渐的重视。MBR具有出水水质稳定、处理能力高、工艺流程短、 占地面积小、运行管理方便等特点，其对COD、NH3-N以及SS悬浮物的去除 效果明显好于传统的二级生物工艺。但，MBR一般具有很长的污泥龄，这样使 得磷酸盐在系统内长期富集，导致系统对磷的去除效果较差。从大多数MBR的 运行结果来看，出水磷的浓度并不理想，很难降至1mg/L以下，从而严重的制 约了该工艺在污水深度处理以及回用领域的应用。
吸附法被认为是处理水体中磷污染最为有效的方法之一。近二十年的研究 结果表明，水合氧化铁具有较高的比表面积和表面羟基密度，对磷具有高度的 选择吸附性，并且可以通过调节pH实现再生和反复使用。该铁氧化物颗粒尺寸 极细，若直接运用在吸附滤池中，会产生较高的压力损失，并致使吸附系统无 法稳定运行。目前，为了解决这一工程难题，多将水合氧化铁固载在多孔大颗 粒载体内制备成复合吸附剂。
综合上述可知，目前城镇污水的处理存在以下几个问题：
1：城镇污水处理急需达到国家一级A标准与现有的城镇污水处理的效果不 佳存在急待解决的矛盾;
2：现有的城镇污水处理系统和方法存在处理和回用的工艺流程长、投资高、 运行成本高且稳定性差。
实用新型内容
为克服上述问题，本实用新型提供一种流程短、成本低、运行费用低且稳 定性高的城镇污水处理系统。

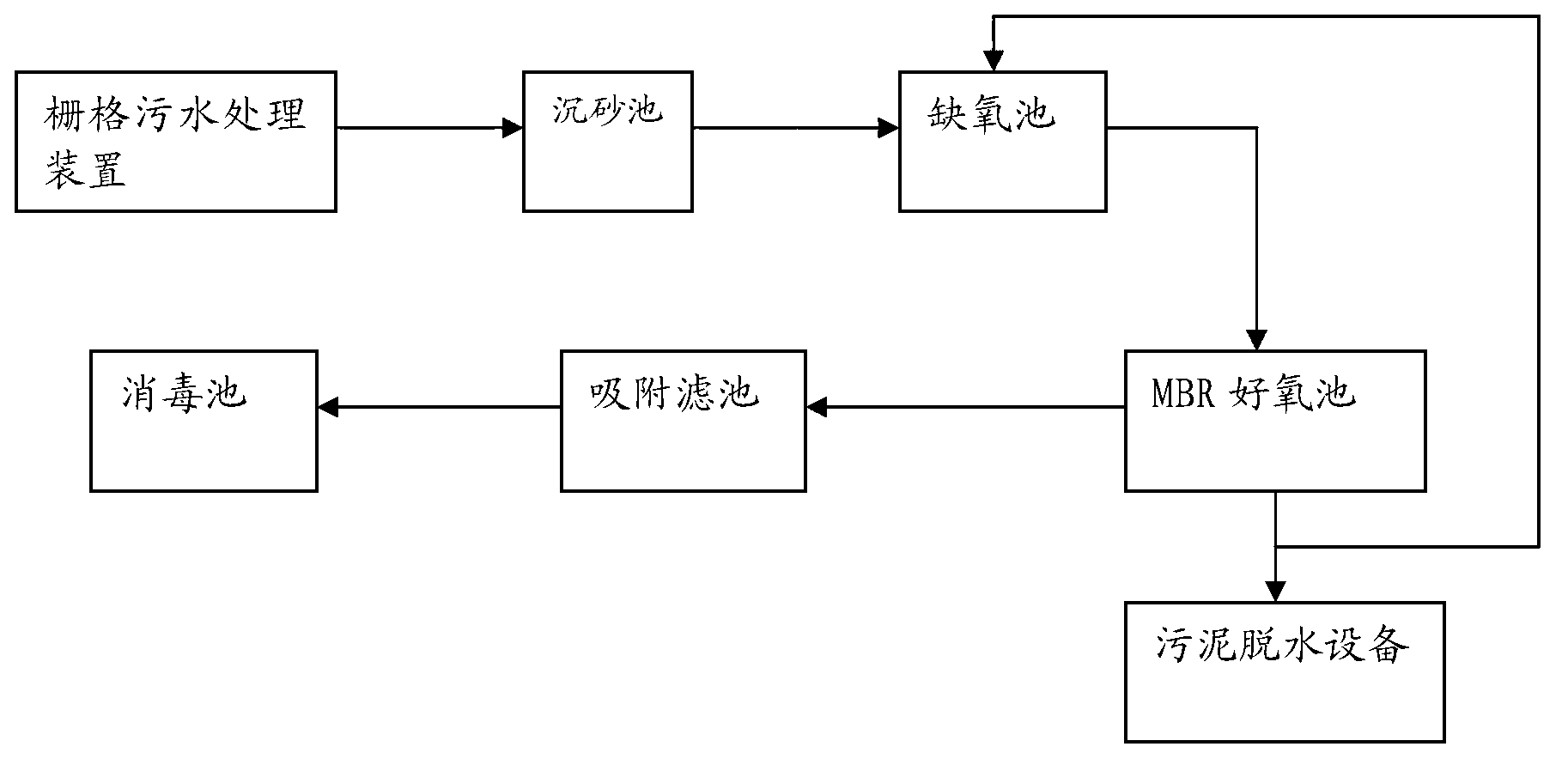

为达上述目的，本实用新型城镇污水深度处理系统包括依次相连通的用以 去除悬浮物的栅格污水处理装置、沉淀无机颗粒物的沉砂池、进行反硝化脱氮 处理的缺氧池、MBR好氧池、吸附滤池以及消毒池;
其中，
所述MBR好氧池底部设有污泥出口;
所述吸附滤池内填充有纳米水合氧化铁的复合吸附剂，用以进一步对污水 进行脱磷处理。
进一步地，所述栅格污水处理装置包括粗栅格污水处理机和细栅格污水处 理机;所述粗栅格污水处理机栅条间隙为20-30mm;所述细栅格污水处理机栅 条间隙为5-10mm。
进一步地，所述沉砂池为平流式沉砂池、旋流式沉砂池或曝气式沉砂池。
进一步地，所述MBR好氧池包括平板式MBR膜组件。
进一步地，所述MBR好氧池的污泥出口还通过管道与所述缺氧池相连通; 所述管道用以将部分污泥回流至所述缺氧池中，且回流比为30%-60%。
进一步地，所述负载纳米水合氧化铁包括载体，所述载体为大孔阴离子交 换树脂、活性碳、硅藻土或粉煤粉。
进一步地，所述吸附滤池还包括一用以输入比重为2%-5%的氢氧化钠水溶 液的输入管。
进一步地，所述消毒池为紫外线消毒池。
进一步地，所述污泥出口后端连接有污泥脱水设备。
本实用新型城镇污水深度处理系统的有益效果：
1、本实用新型城镇污水深度处理系统，采用MBR膜技术与纳米水合氧化 铁的复合吸附剂的吸附相结合，利用水合氧化铁复合吸附剂进行去磷的深度处 理，从而弥补了MBR去磷效果差的不足。
2、本实用新型城镇污水深度处理系统，纳米水合氧化铁复合吸附剂吸附饱 和后，利用氢氧化钠水溶液进行再生，且再生性能良好、机械强度高、可重复 使用。
3、本实用新型城镇污水深度处理系统，污水处理后的效果佳，处理后出水 中，COD<50mg/L，BOD<10mg/L，SS<10mg/L，TP<0.2mg/L，NH3-N<3mg/L，出水的 水质优于GB18918-2002一级标准中的A标准。
4、本实用新型城镇污水深度处理系统，具有流程短、投资少、占地面积小 以及运行效果稳定等特点。
