申请日2012.08.23
公开(公告)日2013.03.20
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型涉及一种医疗辅助工具，具体的说是一种牙科污水净化装置。包括接唾盘和连接在接唾盘下面的储液罐，接唾盘通过管道与储液罐连通，储液罐的下端设置有废渣排放口，其特征在于：储液罐的侧面通过管道依次连接有第一增压泵、过滤器、第二增压泵、逆渗透膜总成;逆渗透膜总成的废水端依次串联有废水比和废水排放管;逆渗透膜总成的输入端与第二增压泵连接，逆渗透膜总成的输出端通过三通同时连接储水桶和水龙头。本实用新型结构简单，可以彻底净化牙科治疗过程中产生的污水，并且净化后的水质可以二次利用，既保护了环境又节约了水资源。
权利要求书

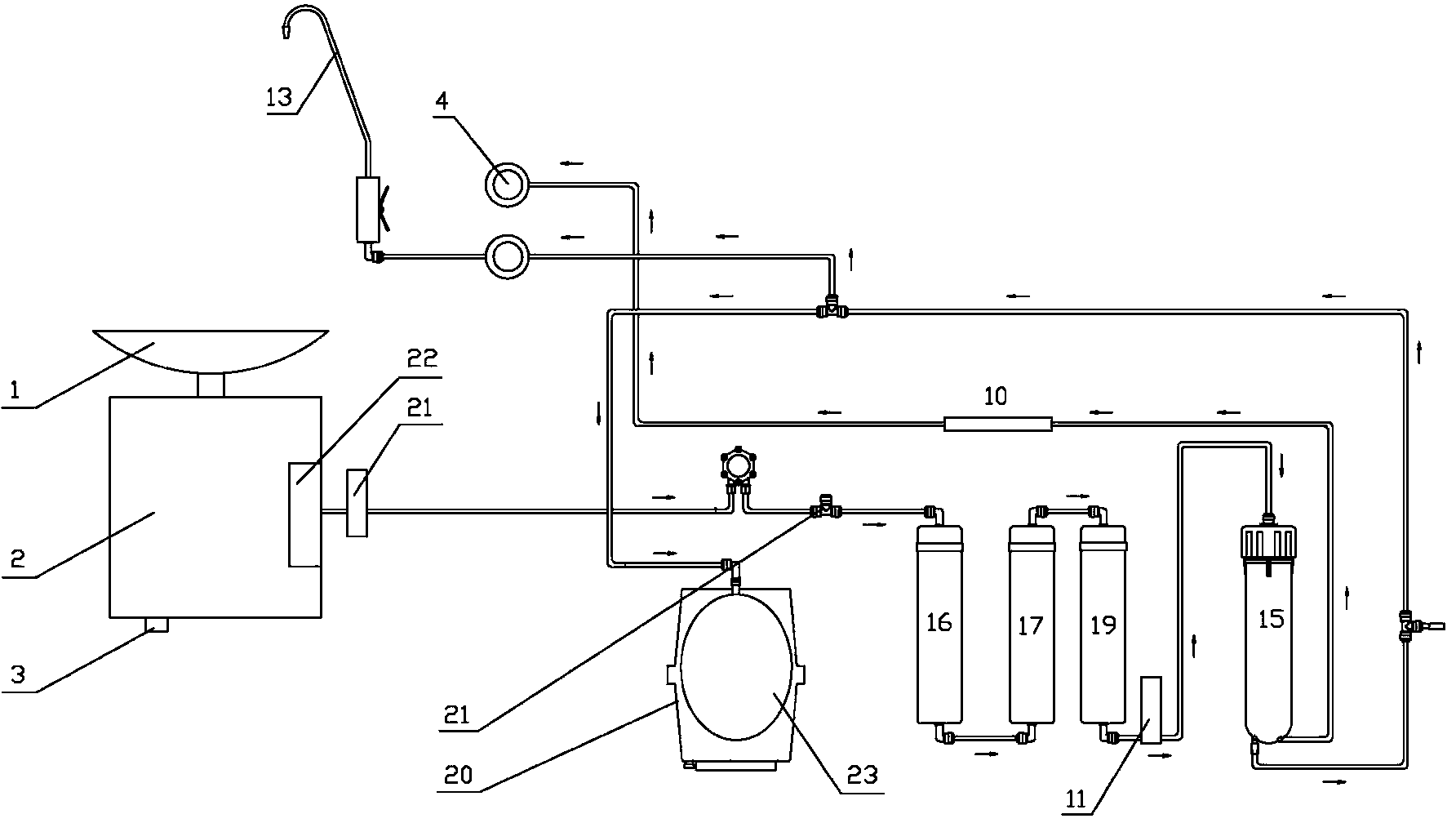

1.牙科污水净化装置，包括接唾盘(1)和连接在接唾盘(1)下面的储液罐(2)，接唾盘(1)通过管道与储液罐(2)连通，储液罐(2)的下端设置有废渣排放口(3)，其特征在于：储液罐(2)的侧面通过管道依次连接有第一增压泵(21)、过滤器(16、17、19)、第二增压泵(11)、逆渗透膜总成(15);逆渗透膜总成(15)的废水端依次串联有废水比(10)和废水排放管(4);逆渗透膜总成(15)的输入端与第二增压泵(11)连接，逆渗透膜总成(15)的输出端通过三通同时连接储水桶(20)和水龙头(13)。
2.根据权利要求1所述的牙科污水净化装置，其特征在于：所述储液罐(2)中设置有液位检测装置(22)，所述液位检测装置(22)的信号输出端连接到第一增压泵(21)的控制端。
3.根据权利要求1或2所述的牙科污水净化装置，其特征在于：所述储水桶(20)的内腔中设置有弹性水囊(23)，所述弹性水囊(23)的进水口与逆渗透膜总成(15)的输出端连通。
说明书
牙科污水净化装置
技术领域
本实用新型涉及一种医疗辅助工具，具体的说是一种牙科污水净化装置。
背景技术
在牙科治疗过程中，磨削牙齿时会产生粉尘、牙齿碎屑、血水，这些物质往往携带病菌和重金属，随水直接排放会污染水源。普通的过滤净化装置只能将污水中的粉尘和固体颗粒物滤除，对于溶解在水中的重金属无能为力，而往往重金属是水污染的重要元凶。
发明内容
本实用新型的目的是提供一种结构简单、可去除重金属污染、并可将污水回收利用的牙科污水净化装置。
本实用新型为解决技术问题所采用的技术方案是：
本实用新型所述的牙科污水净化装置，包括接唾盘和连接在接唾盘下面的储液罐，接唾盘通过管道与储液罐连通，储液罐的下端设置有废渣排放口，其特征在于：储液罐的侧面通过管道依次连接有第一增压泵、过滤器、第二增压泵、逆渗透膜总成;逆渗透膜总成的废水端依次串联有废水比和废水排放管;逆渗透膜总成的输入端与第二增压泵连接，逆渗透膜总成的输出端通过三通同时连接储水桶和水龙头。
所述储液罐中设置有液位检测装置，所述液位检测装置的信号输出端连接到第一增压泵的控制端。
所述储水桶的内腔中设置有弹性水囊，所述弹性水囊的进水口与逆渗透膜总成的输出端连通。
本实用新型结构简单，可以彻底净化牙科治疗过程中产生的污水，并且净化后的水质可以二次利用，既保护了环境又节约了水资源。
