申请日2012.08.23
公开(公告)日2013.03.13
IPC分类号B01D29/46
摘要
本实用新型公开了一种叠螺式污泥脱水机过滤本体，具有螺旋轴、固定板、活动板、固定板垫片，固定板和活动板间隔排列，螺旋轴贯穿于每个固定板和活动板的圆心处，相邻固定板边缘之间安装固定板垫片，所述的固定板内径D1大于螺旋轴的旋片外径D2，0.2mm
权利要求书

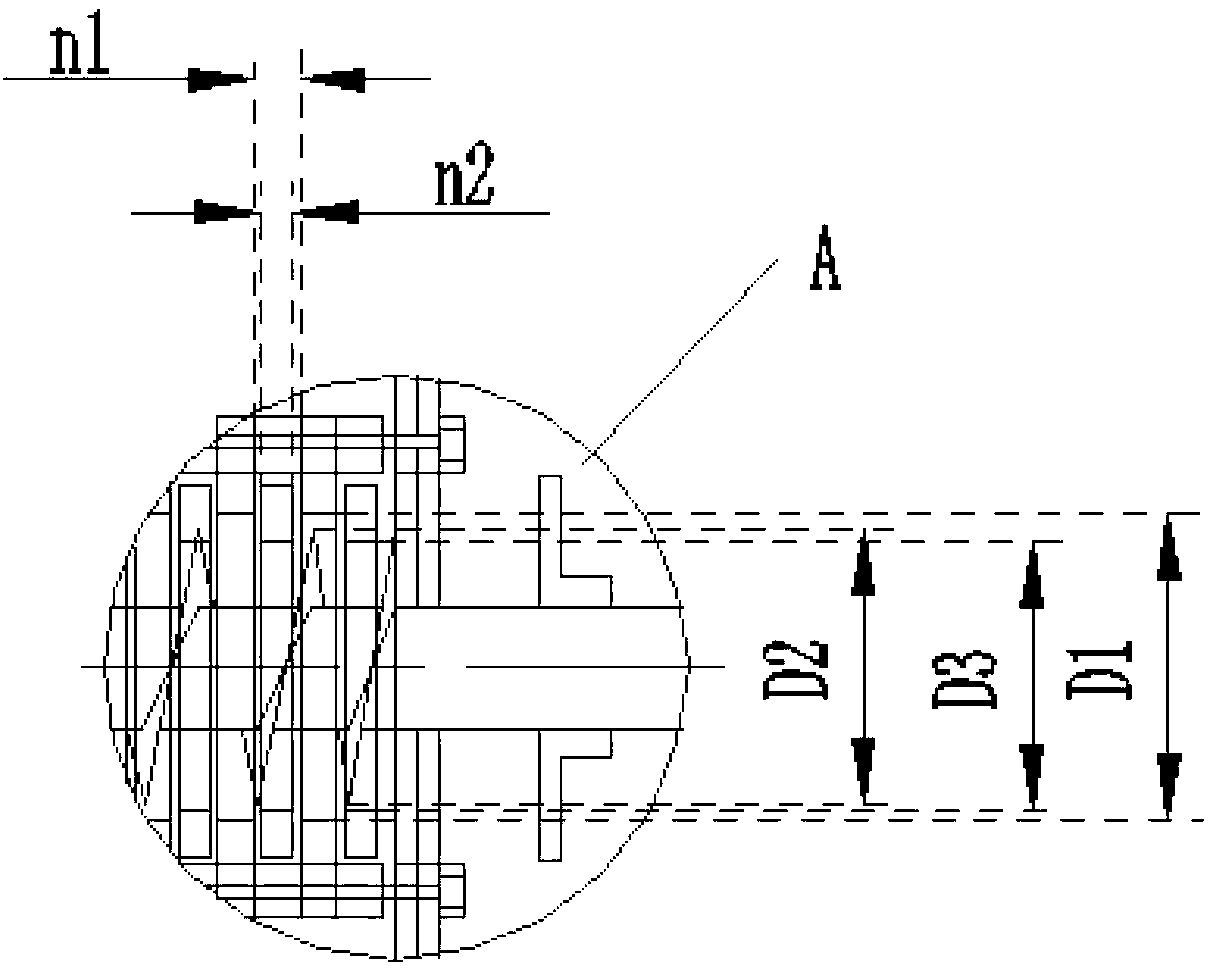

1.一种叠螺式污泥脱水机过滤本体，具有螺旋轴、固定板、活 动板、固定板垫片，固定板和活动板间隔排列，螺旋轴贯穿于每个固 定板和活动板的圆心处，相邻固定板边缘之间安装固定板垫片，其特 征在于：所述的固定板内径D1大于螺旋轴的旋片外径D2，0.2mm< D1-D2≤5mm，活动板的内径D3小于螺旋轴的旋片外径D2，固定板垫 片厚度n1大于活动板的厚度n2，在浓缩段满足0.25mm≤n1-n2≤ 0.45mm;在脱水段满足0.18mm≤n1-n2≤0.35mm。
2.根据权利要求1所述的叠螺式污泥脱水机过滤本体，其特征 在于：所述活动板的内径D3与螺旋轴的旋片外径D2满足4mm 说明书 叠螺式污泥脱水机过滤本体 技术领域 本实用新型涉及一种固液分离的污泥脱水设备技术领域，特别涉及 一种叠螺式污泥脱水机过滤本体。 背景技术 现有技术的叠螺式污泥脱水机可广泛用于如下领域：(1)养猪场废 水、食品加工废水等废水处理过程中产生的有机污泥;(2)电镀废水， 印染废水，含切削油废水，涂料废水等废水处理过程中产生的无机污泥; (3)从蔬菜残渣、果皮、食物残渣等处理对象中分离出液体。依靠这种 形式的脱水机，通过螺旋装置的转旋运动，活动板与固定板进行相对运 动，同时清扫过滤部的空隙，防止堵塞。 这种类型的污泥脱水机，过滤本体由螺旋轴、固定板、活动板、固 定板垫片组成。该类型固定板的内径一般比螺旋轴旋片外径大5mm，物 料在脱水腔体内有短路通道，则腔体内的物料无法获得有效推力前进， 造成物料在流道内停止不前，从而形成抱轴、物料口堆积等现象，设备 脱水功能丧失;该类型的固定板垫片厚度n1一般大于活动板厚度n2， 其设计滤缝范围为0.2mm≤n1-n2≤0.4mm，在浓缩段和脱水段设计参数 相同，由于浓缩段需要滤掉脱水过程80%以上的水分，而在此滤缝范围 内，浓缩段滤水效果较差，无法滤掉80%以上的水分。 实用新型内容 本实用新型要解决的技术问题是：为了克服现有技术的污泥脱水机 滤水效果差、容易出现抱轴、物料口堆积等现象，提供了一种叠螺式污 泥脱水机过滤本体。 本实用新型解决其技术问题所采用的技术方案是：一种叠螺式污泥 脱水机过滤本体，具有螺旋轴、固定板、活动板、固定板垫片，固定板 和活动板间隔排列，螺旋轴贯穿于每个固定板和活动板的圆心处，相邻 固定板边缘之间安装固定板垫片，所述的固定板内径D1大于螺旋轴的旋 片外径D2，0.2mm 所述的活动板的内径D3小于螺旋轴的旋片外径D2，4mm 本实用新型的有益效果是：本实用的叠螺式污泥脱水机过滤本体设 计合理，脱水效果好，固定板和活动板之间不容易堵塞，不会出现现抱 轴、物料口堆积等现象。
