申请日2012.08.23
公开(公告)日2013.03.06
IPC分类号B01D53/75; B01D53/38; B01D53/85; B01D53/76
摘要

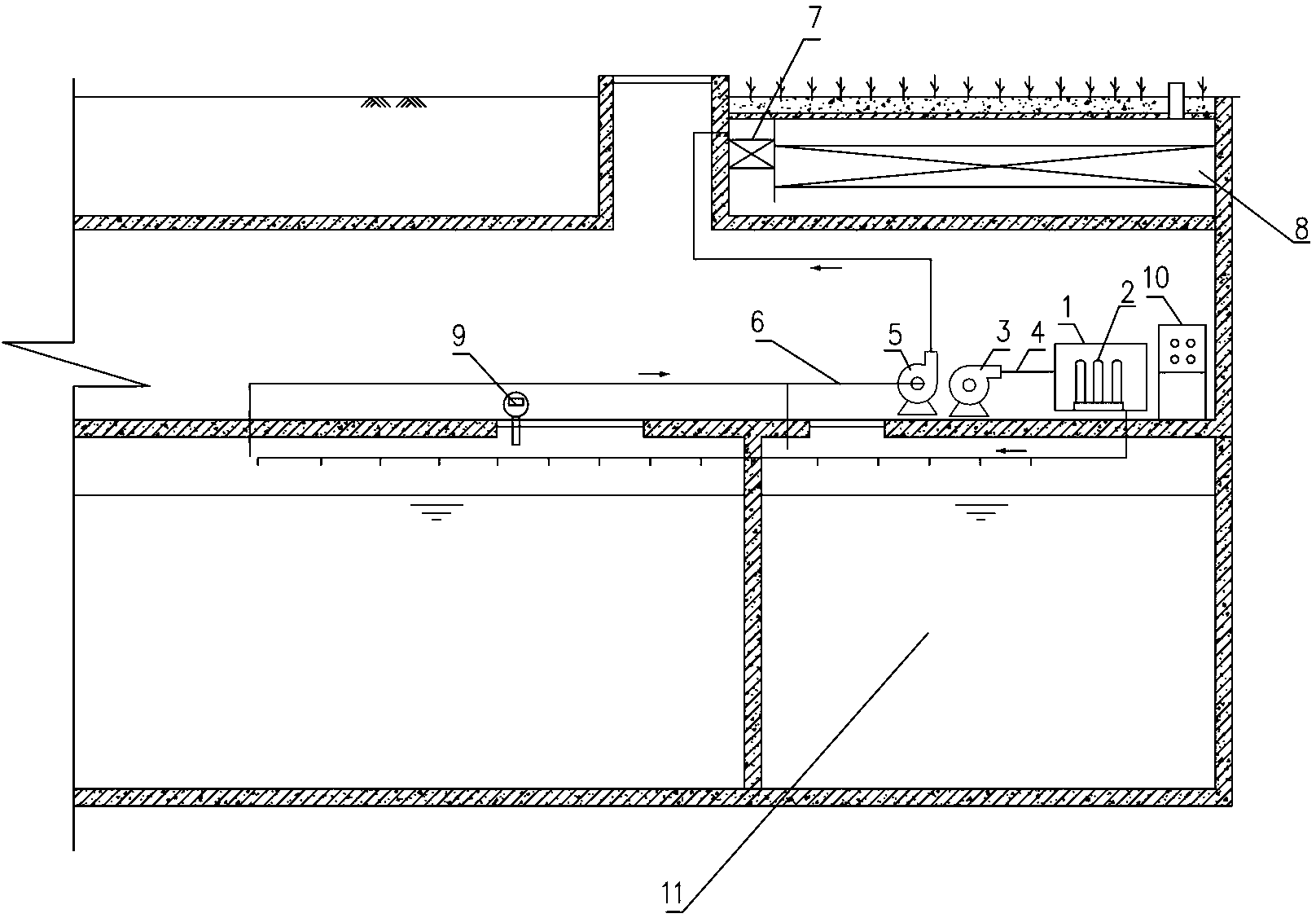

本实用新型公开了一种地下污水厂臭气处理的组合装置，包括第一风机，所述第一风机通过管道连通到离子发生器箱体，离子发生器箱体通过管道连通到臭源系统，臭源系统通过管道连通到第二风机，第二风机通过管道连通到预洗池，预洗池连通到生物滤池。本实用新型的装置集合了传统的生物法、离子法处理系统的优点，并结合厂区绿化设计，通过各装置单元的有效组合及对工艺参数的优化调整，有效地加强了整体环境臭气处理的效果，提高了生物处理效率，减少了占地面积，降低投资和运行的费用，减少了污染气体对地下室操作人员的危害。
权利要求书
1.一种地下污水厂臭气处理的组合装置，包括第一风机，其特征在于：所述第一风机通过管道连通到离子发生器箱体，离子发生器箱体通过管道连通到臭源系统，臭源系统通过管道连通到第二风机，第二风机通过管道连通到预洗池，预洗池连通到生物滤池。
2.根据权利要求1所述的一种地下污水厂臭气处理的组合装置，其特征在于：所述生物滤池采用混凝土结构，其设置于地下污水厂的厂区绿化系统下。
3.根据权利要求1所述的一种地下污水厂臭气处理的组合装置，其特征在于：所述的离子发生器箱体中设有离子发生光管。
4.根据权利要求1所述的一种地下污水厂臭气处理的组合装置，其特征在于：所述臭源系统上设置有检测仪表。
5.根据权利要求1所述的一种地下污水厂臭气处理的组合装置，其特征在于：所述的第一风机为变频风机。
6.根据权利要求1所述的一种地下污水厂臭气处理的组合装置，其特征在于：所述的第二风机为变频风机。
说明书
一种地下污水厂臭气处理的组合装置
技术领域
本实用新型涉及一种地下污水厂臭气处理的组合装置。
背景技术
地下污水处理厂及部分地面式脱水机房由于自然补风效率不高，传统的抽气方式只将臭气源的臭气通过负压收集后集中处理，在检修口处往往臭气浓度较高，对操作人员造成一定的危害，且如果通风设计不佳，可能造成一定的死角，臭气无法正常收集并处理。容易造成臭气外溢，同时由于通风不畅，给操作人员在日常工作中带来了较大的危害。
一般情况地下污水处理厂建设的主要目的是为了提高土地利用率，并保证整体环境的美观，生物除臭法以其运行和投资成本低廉广受关注，但其占地面积大的缺点在此显得尤为突出;离子法运行简单，投资费用低，占地面积小，但受限于设备自身特点，无法适用于大风量的臭气处理项目。因此一种节能、高效同时还能结合厂区用地规划，不影响绿化和美观的设备，显得十分必要。
实用新型内容
本实用新型的目的是提供一种地下污水厂臭气处理的组合装置。
本实用新型所采取的技术方案是：
一种地下污水厂臭气处理的组合装置，包括第一风机，所述第一风机通过管道连通到离子发生器箱体，离子发生器箱体通过管道连通到臭源系统，臭源系统通过管道连通到第二风机，第二风机通过管道连通到预洗池，预洗池连通到生物滤池。
所述生物滤池采用混凝土结构，其设置于地下污水厂的厂区绿化系统下。
所述的离子发生器箱体中设有离子发生光管。
所述臭源系统上设置有检测仪表。
所述的第一风机为变频风机。
所述的第二风机为变频风机。
本实用新型的有益效果是：本实用新型的装置集合了传统的生物法、离子法处理系统的优点，并结合厂区绿化设计，通过各装置单元的有效组合及对工艺参数的优化调整，有效地加强了整体环境臭气处理的效果，提高了生物处理效率，减少了占地面积，降低投资和运行的费用，减少了污染气体对地下室操作人员的危害。
具体来说：本实用新型所述的装置中设有离子发生器，离子发生器将新鲜空气电离，带来的氧离子对臭源系统中的臭气进行一级处理，降低后续生物处理负荷，同时避免因收集效果不佳导致部分死角的臭气无法去除，减轻因此对生产造成的不利影响和减少对人体的危害。然后臭气收集系统再将经高能离子处理过的臭气进行统一收集，进入生物滤池集中进行深度处理并达标排放。
风机均为变频控制，根据地下污水处理厂的臭气监测浓度，通过变频控制来调节收集风量和离子送风量，当臭气浓度高时加大收集风量，同时加大离子送风量;当臭气浓度低时减小收集风量，同时减小离子送风量，根据浓度值自动调节，从而节省系统的运行费用。
另外，本实用的组合装置结合了离子法和生物法处理的优点，利用绿化设施解决了生物除臭占地面积大的问题，同时也不影响厂区美观。对于地下污水厂臭源系统处因收集效果不佳外溢的臭气也进行了相应处理，改善了工人的工作环境。设备在在运行工艺上也有突破，例如增加离子送风系统，改善了臭源系统处的通风效果，解决了臭气收集死角无法处理的问题，一定程度上降低了臭气收集的浓度，减轻了后续生物滤池处理负荷。
通过改进以上工艺，使得生物处理效率更加稳定，且由于进气浓度较小，可将生物处理停留时间缩短至10s以内，甚至低于8s(主要取决于进气情况)，远小于常规生物除臭装置12~15s的停留时间。
另外，本实用新型主要针对包括地下式污水处理厂在内的自然通风效果差的环境中进行臭气处理，尤其适用于在城镇用地规划紧张的领域。
