申请日2012.05.02
公开(公告)日2013.03.13
IPC分类号C02F9/14; C02F1/40; C02F1/28; C02F1/52; C02F1/56; C02F1/24
摘要
本实用新型涉及煤焦油加工废水处理回用技术领域，特别涉及一种煤焦油加工废水处理回用的装置，其特征在于，包括预处理部分、生物处理部分和后处理部分，其具体结构如下：1)预处理部分包括隔油池、气浮池和水解酸化调节池;2)生化处理部分包括短程硝化池、厌氧氨氧化池和好氧生物炭池;3)后处理部分包括混凝沉淀池、污泥浓缩池、压滤设备和砂滤池、活性炭过滤设备、精滤设备。与现有技术相比，本实用新型的有益效果是：通过在调节池内完成水解酸化，提高了废水的生化性。将短程硝化池、厌氧氨氧化池与好氧生物炭池有效组合，强化了生化处理;既解决了煤焦油加工废水出水达标难的问题，又达到了回用的目的。
权利要求书

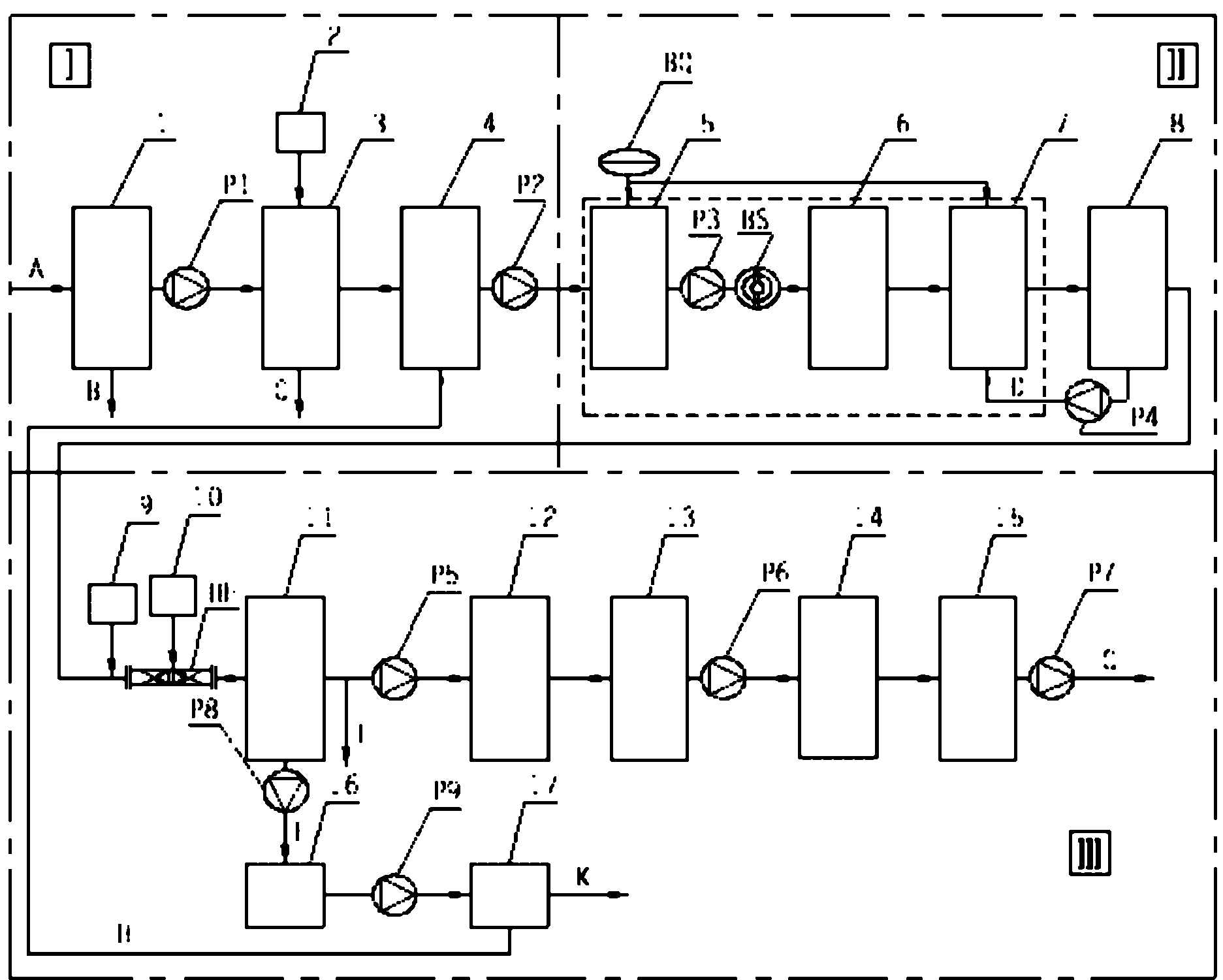

1.一种煤焦油加工废水处理回用的装置，其特征在于，包括预处理部分、生物处理部分和后处理部分，其具体结构如下：
1)预处理部分中，包括隔油池、气浮池和水解酸化调节池，隔油池、气浮池和水解酸化调节池依次连接，气浮池与气浮池加药系统相连;
2)生化处理中，包括短程硝化池、厌氧氨氧化池和好氧生物炭池，短程硝化池、厌氧氨氧化池和好氧生物炭池依次连接，好氧生物炭池后接生物炭收集池，生物炭收集池底流管路与好氧生物炭池相连，生物炭收集池溢流与后处理部分相连，短程硝化池、厌氧氨氧化池和好氧生物炭池为一体式建筑，所述短程硝化池和厌氧氨氧化池内均挂有作为填料的纤维束;所述厌氧氨氧化池内设有旋转布水器;
3)后处理部分中，包括混凝沉淀池、污泥浓缩池、压滤设备和砂滤池、活性炭过滤设备、精滤设备，混凝沉淀池前设有管道混合器，混凝沉淀池的溢流与砂滤池、活性炭过滤设备及精滤设备依次相连;混凝沉淀池底流与污泥浓缩池、压滤设备依次相连。
2.根据权利要求1所述一种煤焦油加工废水处理回用的装置，其特征在于，所述水解酸化调节池池底设有潜水搅拌机。
3.根据权利要求1所述一种煤焦油加工废水处理回用的装置，其特征在于，所述管道混合器设有两处加药点，其中在管道混合器前级设有絮凝剂PAC加药装置，在管道混合器中段设有助凝剂PAM加药装置。
说明书
一种煤焦油加工废水处理回用的装置
技术领域
本实用新型涉及煤焦油加工废水处理回用技术领域，特别涉及一种煤焦油加工废水处理回用的装置。
背景技术
煤焦油加工生产废水具有高氨氮、高含油、高毒性、低B/C比特点，属于高难度工业废水。目前，国内此类废水的处理方法主要采用A/O和AA/O工艺，这些工艺针对油类物质主要采用重力分离法、吸附法，油类物质去除率仅为20-30%，处理效果不甚理想，为后续生化处理带来了极大的困难。由于生化系统自身抗冲击负荷能力较脆弱、传统脱氮反应机理的局限性，再加上预处理阶段带来的压力，使得系统出水COD降解不完全、氨氮转化不彻底，处理后出水只能维持在《污水综合排放标准》二级标准，即主要指标为COD≤150mg/L，氨氮≤25mg/L。
有些企业采用加大稀释焦油废水的方法，使得系统污染物浓度大幅下降，从而出水可以达到《污水综合排放标准》一级排放标准，即主要指标为COD≤100mg/L，氨氮≤15mg/L。但是大量的稀释废水增加了生化站的处理负荷，无形中增加了污水处理的能耗和费用，使企业承受了巨大的经济负担，违背了清洁生产的原则。
发明内容
本实用新型的目的是提供一种煤焦油加工废水处理回用的装置，克服现有技术的不足，采用包含预处理、生物处理和后处理的组合工艺，降低煤焦油加工废水中的COD及氨氮值，使出水水质达到国家一级排放标准并可回收再利用。
为解决上述技术问题，本实用新型的技术方案是：
一种煤焦油加工废水处理回用的装置，包括预处理部分、生物处理部分和后处理部分，其具体结构如下：
1)预处理部分中，包括隔油池、气浮池和水解酸化调节池，隔油池、气浮池和水解酸化调节池依次连接，气浮池与气浮池加药系统相连;
2)生化处理中，包括短程硝化池、厌氧氨氧化池和好氧生物炭池，短程硝化池、厌 氧氨氧化池和好氧生物炭池依次连接，好氧生物炭池后接生物炭收集池，生物炭收集池底流管路与好氧生物炭池相连，生物炭收集池溢流与后处理部分相连，短程硝化池、厌氧氨氧化池和好氧生物炭池为一体式建筑，所述短程硝化池和厌氧氨氧化池内均挂有作为填料的纤维束;所述厌氧氨氧化池内设有旋转布水器;
3)后处理部分中，包括混凝沉淀池、污泥浓缩池、压滤设备和砂滤池、活性炭过滤设备、精滤设备，混凝沉淀池前设有管道混合器，混凝沉淀池的溢流与砂滤池、活性炭过滤设备及精滤设备依次相连;混凝沉淀池底流与污泥浓缩池、压滤设备依次相连。
所述水解酸化调节池池底设有潜水搅拌机。
所述管道混合器设有两处加药点，其中在管道混合器前级设有絮凝剂PAC加药装置，在管道混合器中段设有助凝剂PAM加药装置。
与现有技术相比，本实用新型的有益效果是：1)这是针对煤焦油加工废水的一种新的组合工艺。2)通过在调节池内完成水解酸化，提高了废水的生化性，达到了“调节水解”的双效功能。3)将短程硝化池、厌氧氨氧化池与好氧生物炭池有效组合，利用了好氧生物炭池的吸附降解功能，强化了生化处理;4)后处理中采用砂滤-活性炭滤-精滤的方式对经混凝沉淀处理后的污水作进一步处理，既解决了煤焦油加工废水出水达标难的问题，又达到了回用的目的。
