申请日2012.08.10
公开(公告)日2012.11.07
IPC分类号C02F9/12; C02F1/44; C02F1/28
摘要
一种智能化多功能循环利用的水处理装置，包括一至少一个以上水源接入装置、一第一道水处理装置、一废水过滤装置、一废水进水泵、一废水处理装置、一中水存储箱、一中水进水泵、一第二道水处理装置、一直饮水出口装置、一废水回收箱、一功能水发生装置、一功能水出口装置、一控制系统装置。
权利要求书
1.一种智能化多功能循环利用的水处理装置，其特征在于：包括一至少一个以上水源接入装置、一第一道水处理装置、一废水过滤装置、一废水进水泵、一废水处理装置、一中水存储箱、一中水进水泵、一第二道水处理装置、一直饮水出口装置、一废水回收箱、一功能水发生装置、一功能水出口装置、一控制系统装置。
2.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述水源接入装置，是本发明所述智能化多功能循环利用的水处理装置的外来水源装置，可以是螺口接水口，也可以是带开关的螺口接水口，也可以是软质管套接接水口，也可以是带开关的软质管套接接水口，通过管道与所述第一道水处理装置相连接。
3.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述第一道水处理装置，是对外来水源和所述中水存储箱的中水进行净化处理的技术装置，包括一一层以上的过滤装置、一滤芯换装装置、一密封外壳，通过管道分别与所述水源接入装置、所述中水进水泵和用水装置相连接，通过电路与所述控制系统装置相连接。
4.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述废水过滤装置，是对各个用水装置使用过的废水进行回收的过滤装置，包括一一层以上的过滤网、一固体物质存储去除装置、一固体物储量测试装置，通过管道分别与各个用水装置排水口和所述废水进水泵相连接，通过电路与所述控制系统装置相连接。
5.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述废水进水泵，是公知的各种水泵，通过管道分别与所述废水过滤装置和所述废水处理装置相连接，通过电路与所述控制系统装置相连接。
6.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述废水处理装置，是对废水进行净化和无害化处理的技术装置，包括一一层以上的过装置、一层以上的有害化学物质处理装置、一有害物质检测装置、一滤芯换装装置、一密封外壳，通过管道分别与所述废水进水泵、所述中水存储箱相连接，通过电路与所述控制系统装置相连接。
7.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述中水存储箱，包括一箱体、一存水量测量装置，通过管道分别与废水处理装置、所述所述中水进水泵相连接，通过电路与所述控制系统装置相连接。
8.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述中水进水泵，是公知的各种水泵，通过管道分别与所述所述中水存储箱和所述第一道水处理装置相连接，通过电路与所述控制系统装置相连接。
9.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述第二道水处理装置，是对经过所述第一道水处理装置处理的水进一步处理，以达到直饮标准，包括一有害物质吸附装置、一逆渗透过滤装置、一水压装置、一储水压力桶、一直饮水出口、一所述功能水发生装置相连接出口、一废水出口，通过管道分别与所述第一道水处理装置、所述直饮水出口装置、所述废水回收箱相连接。
10.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述直饮水出口装置，是公知的各种用水出口装置，通过管道与所述第二道水处理装置相连接。
11.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述废水回收箱，包括一箱体、一存水量测量装置、一水出口装置，通过管道与所述第二道水处理装置相连接，通过电路与所述控制系统装置相连接。
12.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述功能水发生装置，包括一钙离子水发生装置、一能量水发生装置、一磁化水发生装置，通过管道分别与所述第二道水处理装置、所述功能水出口装置相连接，通过电路与所述控制系统装置相连接。
13.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述功能水出口装置，是公知的各种用水出口装置，通过管道与所述功能水发生装置相连接。
14.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：所述控制系统装置，是本发明所述智能化多功能循环利用的水处理装置的智能化操作控制系统，包括一操作键盘、一一种以上控制电路、一一种以上测试电路、一数据存储装置、一显示装置，通过电路分别与所述第一道水处理装置、所述废水进水泵、所述废水过滤装置、所述中水存储箱、所述中水进水泵、所述第二道水处理装置、所述废水回收箱、所述功能水发生装置相连接。
15.如权利要求1所述的智能化多功能循环利用的水处理装置，其特征在于：可以产业化制作独立的水处理装置，安置在各种场所灵活应用，也可以制作成中央水处理系统，集体使用。
说明书
一种智能化多功能循环利用的水处理装置
技术领域
本发明涉及水处理装置的技术领域，尤其涉及智能化多功能水处理装置的技术领域， 特别涉及循环利用和废水利用的技术领域。
背景技术
目前公开的生活及商业和工业水处理装置，特别是废水利用的处理装置虽然很多，但 是，绝大多数仅仅停留在原用水装置的改造与利用上，如马桶节水装置、洗手盆废水过滤 利用装置等简单的水处理层面，而且应用约束条件较多，使用过程复杂，难以推广普及。
在现代科学技术与生活和工作条件日益进步和发展的背景下，特别是在水资源日益短 缺的现状与趋势下，仅仅停留在原用水装置的改造与利用上的水处理装置，显然不能够适 应人们工作和生活的发展，一种能够独立的、灵活应用的、智能化的、经济适用的，特别 是废水循环利用的多功能水处理装置，是人们所需而且乐意普遍使用的，然而，目前相关 的技术文献罕见报端，相关的技术产品未见市场，事实上形成了技术和市场的空白。
发明内容
本发明的目的在于针对上述的技术和市场空白，提供一种智能化多功能循环利用的水 处理装置的技术方案，它不但能够应用于家庭生活用水的处理与利用，而且能够应用于部 分工业与服务行业用水的处理与利用。

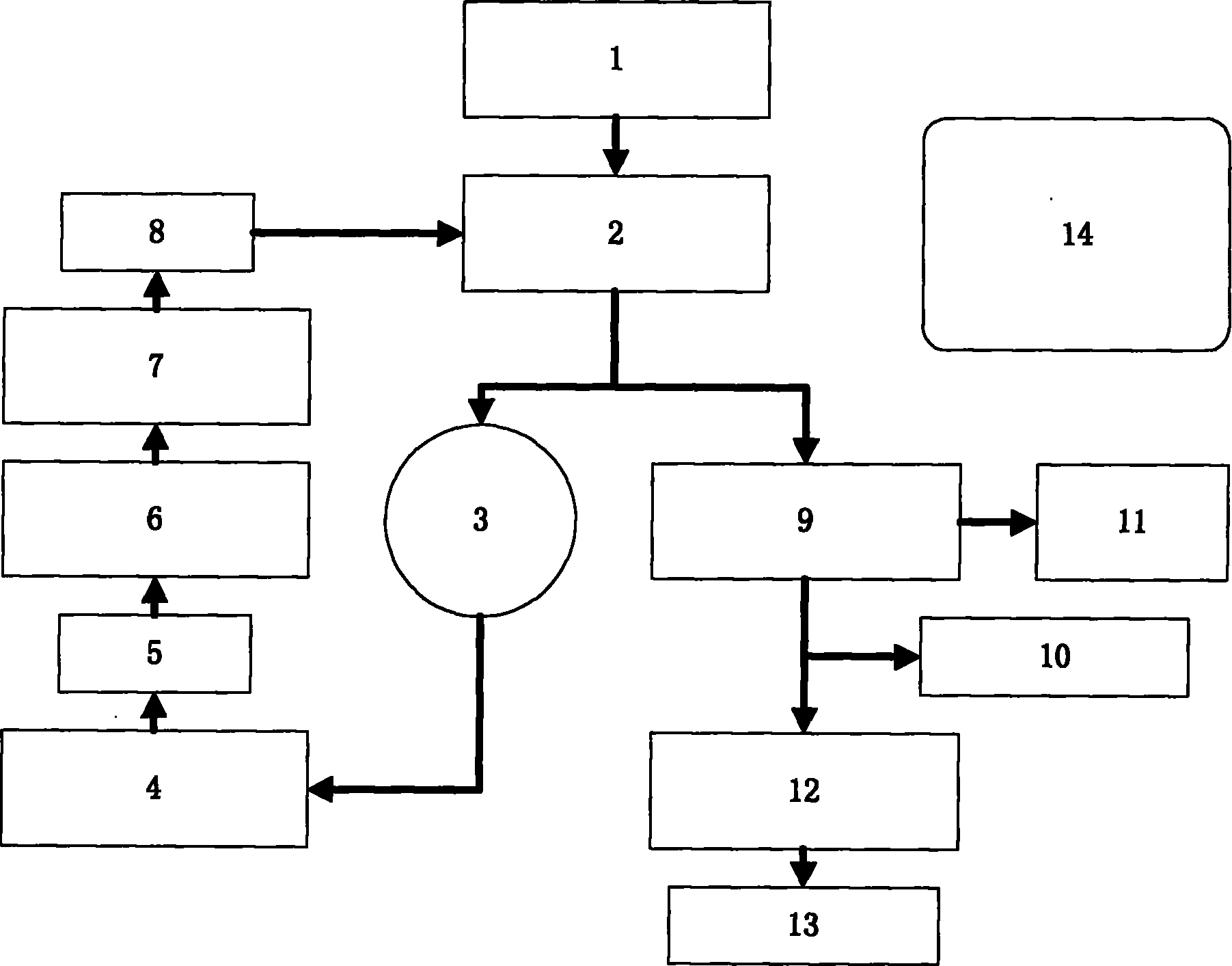

本发明所述的一种智能化多功能循环利用的水处理装置，包括一至少一个以上水源接 入装置、一第一道水处理装置、一废水过滤装置、一废水进水泵、一废水处理装置、一中 水存储箱、一中水进水泵、一第二道水处理装置、一直饮水出口装置、一废水回收箱、一 功能水发生装置、一功能水出口装置、一控制系统装置。
在上述的智能化多功能循环利用的水处理装置中，所述水源接入装置，是本发明所述 智能化多功能循环利用的水处理装置的外来水源装置，可以是螺口接水口，也可以是带开 关的螺口接水口，也可以是软质管套接接水口，也可以是带开关的软质管套接接水口，通 过管道与所述第一道水处理装置相连接;
所述第一道水处理装置，是对外来水源和所述中水存储箱的中水进行净化处理的技术 装置，包括一一层以上的过滤装置、一滤芯换装装置、一密封外壳，通过管道分别与所述 水源接入装置、所述中水进水泵和用水装置相连接，通过电路与所述控制系统装置相连接;
所述废水过滤装置，是对各个用水装置使用过的废水进行回收的过滤装置，包括一一 层以上的过滤网、一固体物质存储去除装置、一固体物储量测试装置，通过管道分别与各 个用水装置排水口和所述废水进水泵相连接，通过电路与所述控制系统装置相连接;
所述废水进水泵，是公知的各种水泵，通过管道分别与所述废水过滤装置和所述废水 处理装置相连接，通过电路与所述控制系统装置相连接;
所述废水处理装置，是对废水进行净化和无害化处理的技术装置，包括一一层以上的 过滤装置、一一层以上的有害化学物质处理装置、一有害物质检测装置、一滤芯换装装置、 一密封外壳，通过管道分别与所述废水进水泵、所述中水存储箱相连接，通过电路与所述 控制系统装置相连接;
所述中水存储箱，包括一箱体、一存水量测量装置，通过管道分别与废水处理装置、 所述所述中水进水泵相连接，通过电路与所述控制系统装置相连接;
所述中水进水泵，是公知的各种水泵，通过管道分别与所述所述中水存储箱和所述第 一道水处理装置相连接，通过电路与所述控制系统装置相连接;
所述第二道水处理装置，是对经过所述第一道水处理装置处理的水进一步处理，以达 到直饮标准，包括一有害物质吸附装置、一逆渗透过滤装置、一水压装置、一储水压力桶、 一直饮水出口、一所述功能水发生装置相连接出口、一废水出口，通过管道分别与所述第 一道水处理装置、所述直饮水出口装置、所述废水回收箱相连接;
所述直饮水出口装置，是公知的各种用水出口装置，通过管道与所述第二道水处理装 置相连接;
所述废水回收箱，包括一箱体、一存水量测量装置、一水出口装置，通过管道与所述 第二道水处理装置相连接，通过电路与所述控制系统装置相连接;
所述功能水发生装置，包括一钙离子水发生装置、一能量水发生装置、一磁化水发生 装置，通过管道分别与所述第二道水处理装置、所述功能水出口装置相连接，通过电路与 所述控制系统装置相连接;
所述功能水出口装置，是公知的各种用水出口装置，通过管道与所述功能水发生装置 相连接;
所述控制系统装置，是本发明所述智能化多功能循环利用的水处理装置的智能化操作 控制系统，包括一操作键盘、一一种以上控制电路、一一种以上测试电路、一数据存储装 置、一显示装置，通过电路分别与所述第一道水处理装置、所述废水进水泵、所述废水过 滤装置、所述中水存储箱、所述中水进水泵、所述第二道水处理装置、所述废水回收箱、 所述功能水发生装置相连接。
本发明的有益效果，第一是外来水源经过本发明所述第一道水处理装置处理后使用， 可以保障用水安全;第二是各种用水装置使用过的废水，首先进行回收，再经过净化和无 害化处理，再次经过净化处理，一方面达到了水资源循环利用的目的，另一方面进一步保 障了用水安全;第三是通过所述所述第二道水处理装置的处理，可以达到直饮标准;第四 是可以根据各种需要制作各种功能用水，以满足多种用水需要;第五是可以根据本发明产 业化制作独立的水处理装置，安置在各种场所灵活应用，也可以制作成中央水处理系统， 集体使用。
