申请日2011.11.29
公开(公告)日2012.06.13
IPC分类号C02F103/10; C02F9/04
摘要
一种油田采出水处理系统，其包括涡凹气浮装置、浅池气浮装置、净化池及砂滤池，所述涡凹气浮装置、所述浅池气浮装置、所述净化池及所述砂滤池通过管道依次连通，所述涡凹气浮装置用于对所述油田采出水进行第一级处理，所述浅池气浮装置用于对经过第一级处理的油田采出水进行第二级处理，所述净化池用于对经过第二级处理的油田采出水进行杀菌处理，所述砂滤池用于对经过杀菌处理的油田采出水进行砂滤。该油田采出水处理系统处理效果较好。本发明还提供一种油田采出水处理方法。
权利要求书
1.一种油田采出水处理系统，其包括涡凹气浮装置，其特征在于，所述油 田采出水处理系统还包括浅池气浮装置、净化池及砂滤池，所述涡凹气浮装置、 所述浅池气浮装置、所述净化池及所述砂滤池通过管道依次连通，所述涡凹气 浮装置用于对所述油田采出水进行第一级处理，所述浅池气浮装置用于对经过 第一级处理的油田采出水进行第二级处理，所述净化池用于对经过第二级处理 的油田采出水进行杀菌处理，所述砂滤池用于对经过杀菌处理的油田采出水进 行砂滤。
2.根据权利要求1所述的油田采出水处理系统，其特征在于，所述油田采 出水处理系统还包括破乳剂混合器及与所述破乳剂混合器连通的破乳剂投放装 置，所述破乳剂混合器用于将油田采出水与所述破乳剂投放装置投放的破乳剂 混合，所述破乳剂混合器通过管道与所述涡凹气浮装置连通。
3.根据权利要求1所述的油田采出水处理系统，其特征在于，所述油田采 出水处理系统还包括絮凝剂混合器及与所述絮凝剂混合器连通的絮凝剂投放装 置，所述絮凝剂混合器设置于所述涡凹气浮装置及所述浅池气浮装置之间，所 述絮凝剂混合器通过管道与所述涡凹气浮装置及所述浅池气浮装置连通，所述 絮凝剂混合器用于将经过第一级处理的油田采出水与所述絮凝剂投放装置投放 的絮凝剂混合。
4.根据权利要求1所述的油田采出水处理系统，其特征在于：所述砂滤池 包括依次连通的第一砂滤池及第二砂滤池，所述第一砂滤池用于对经过杀菌处 理的油田采出水进行第一级砂滤，所述第二砂滤池用于对经过第一级砂滤的油 田采出水进行第二级砂滤。

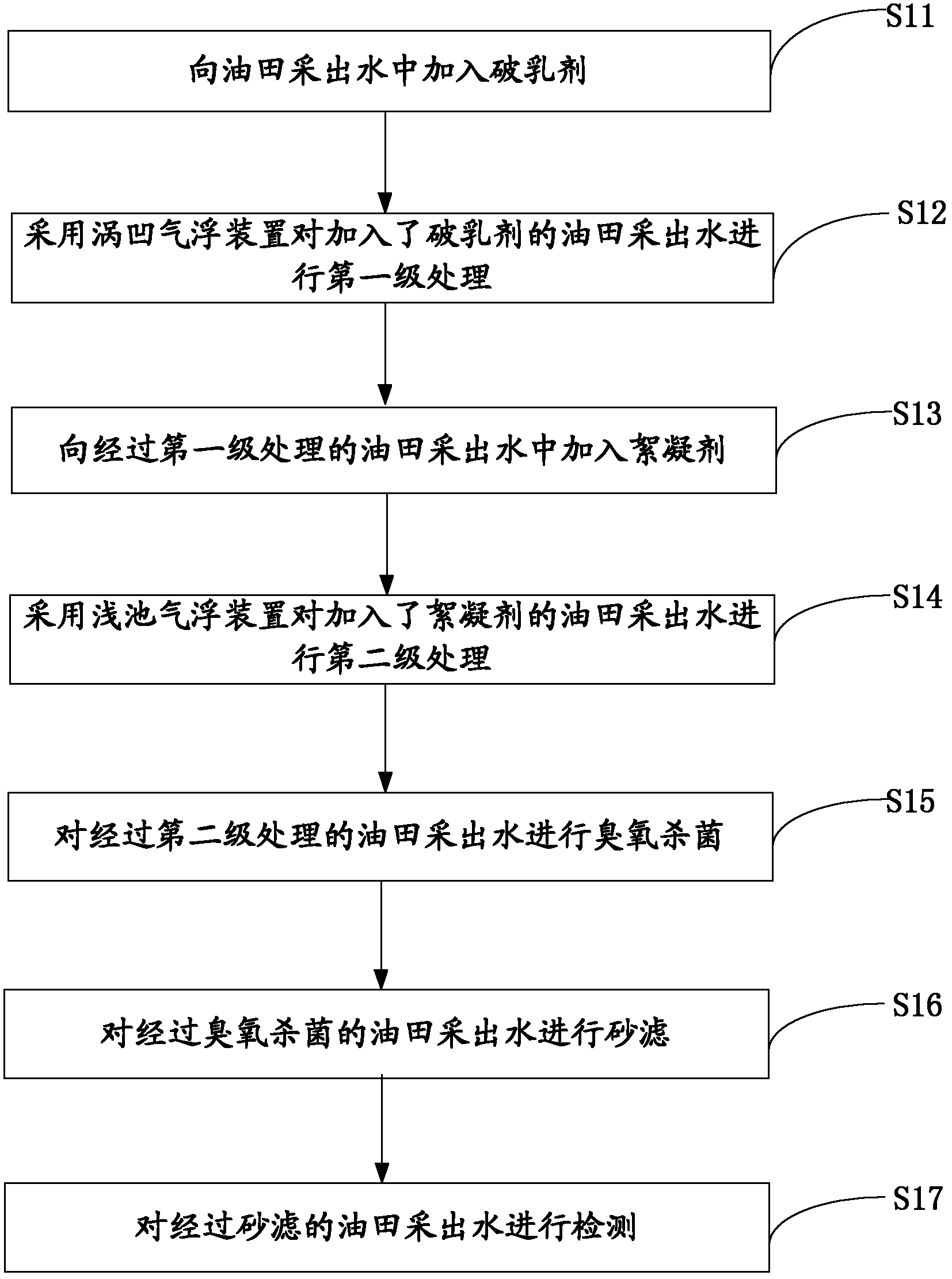

5.一种油田采出水处理方法，包括以下步骤：
向油田采出水中加入破乳剂;
采用涡凹气浮装置对加入了破乳剂的油田采出水进行第一级处理;
向经过第一级处理的油田采出水中加入絮凝剂;
采用浅池气浮装置对加入了絮凝剂的油田采出水进行第二级处理;
对经过第二级处理的油田采出水进行臭氧杀菌;及
对经过臭氧杀菌的油田采出水进行砂滤。
6.根据权利要求5所述的油田采出水处理方法，其特征在于，所述破乳剂 为改性二氧化硅或改性二氧化硅与有机硅的混合物，所述油田采出水与所述破 乳剂使用破乳剂混合器进行混合，所述破乳剂混合器为管道混合器。
7.根据权利要求5所述的油田采出水处理方法，其特征在于，所述絮凝剂 为碱式氯化铝，经过第一级处理的油田采出水与所述絮凝剂使用絮凝剂混合器 进行混合，所述絮凝剂混合器为管道混合器。
8.根据权利要求5所述的油田采出水处理方法，其特征在于，采用浅池气 浮装置对加入了絮凝剂的油田采出水进行第二级处理时所使用的气源为压缩空 气。
9.根据权利要求5所述的油田采出水处理方法，其特征在于，对经过臭氧 杀菌的油田采出水进行砂滤包括：对经过臭氧杀菌的油田采出水进行第一级砂 滤及对经过第一级砂滤的油田采出水进行第二级砂滤。
10.根据权利要求5所述的油田采出水处理方法，其特征在于，所述油田 采出水处理方法还包括步骤：对经过砂滤的油田采出水进行检测。
说明书
油田采出水处理系统及油田采出水处理方法
【技术领域】
本发明涉及一种油田采出水处理系统及应用该油田采出水处理系统的油田 采出水处理方法。
【背景技术】
目前，部分油田开展了使用三元复合驱技术进行三次采油的试验。所谓三 元，即烧碱、表面活性剂及聚丙烯酰胺按照一定比例搭配。三元复合驱技术因 为能够综合发挥不同化学药剂的协同效应，可比一般的水驱方法提高采收率 20%左右，从而有可能成为大幅度提高石油采收率的重要方法。然而，三元复合 驱技术进行采油的采出水乳化严重，油滴斥力增加，含有大量的聚合物，分离难 度明显提高，采用现有的涡凹气浮装置进行处理时，处理效果较差，不能满足 三元复合驱技术的回注要求指标。
【发明内容】
基于此，有必要提供一种处理效果较好的油田采出水处理系统及油田采出 水处理方法。
一种油田采出水处理系统，其包括涡凹气浮装置、浅池气浮装置、净化池 及砂滤池，所述涡凹气浮装置、所述浅池气浮装置、所述净化池及所述砂滤池 通过管道依次连通，所述涡凹气浮装置用于对所述油田采出水进行第一级处理， 所述浅池气浮装置用于对经过第一级处理的油田采出水进行第二级处理，所述 净化池用于对经过第二级处理的油田采出水进行杀菌处理，所述砂滤池用于对 经过杀菌处理的油田采出水进行砂滤。
在优选的实施例中，所述油田采出水处理系统还包括破乳剂混合器及与所 述破乳剂混合器连通的破乳剂投放装置，所述破乳剂混合器用于将油田采出水 与所述破乳剂投放装置投放的破乳剂混合，所述破乳剂混合器通过管道与所述 涡凹气浮装置连通。
在优选的实施例中，所述油田采出水处理系统还包括絮凝剂混合器及与所 述絮凝剂混合器连通的絮凝剂投放装置，所述絮凝剂混合器设置于所述涡凹气 浮装置及所述浅池气浮装置之间，所述絮凝剂混合器通过管道与所述涡凹气浮 装置及所述浅池气浮装置连通，所述絮凝剂混合器用于将经过第一级处理的油 田采出水与所述絮凝剂投放装置投放的絮凝剂混合。
在优选的实施例中，所述砂滤池包括依次连通的第一砂滤池及第二砂滤池， 所述第一砂滤池用于对经过杀菌处理的油田采出水进行第一级砂滤，所述第二 砂滤池用于对经过第一级砂滤的油田采出水进行第二级砂滤。
一种油田采出水处理方法，包括以下步骤：向油田采出水中加入破乳剂; 采用涡凹气浮装置对加入了破乳剂的油田采出水进行第一级处理;向经过第一 级处理的油田采出水中加入絮凝剂;采用浅池气浮装置对加入了絮凝剂的油田 采出水进行第二级处理;对经过第二级处理的油田采出水进行臭氧杀菌;及对 经过臭氧杀菌的油田采出水进行砂滤。
在优选的实施方式中，所述破乳剂为改性二氧化硅或改性二氧化硅与有机 硅的混合物，所述油田采出水与所述破乳剂使用破乳剂混合器进行混合，所述 破乳剂混合器为管道混合器。
在优选的实施方式中，所述絮凝剂为碱式氯化铝，经过第一级处理的油田 采出水与所述絮凝剂使用絮凝剂混合器进行混合，所述絮凝剂混合器为管道混 合器。
在优选的实施方式中，采用浅池气浮装置对加入了絮凝剂的油田采出水进 行第二级处理时所使用的气源为压缩空气。
在优选的实施方式中，对经过臭氧杀菌的油田采出水进行砂滤包括：对经 过臭氧杀菌的油田采出水进行第一级砂滤及对经过第一级砂滤的油田采出水进 行第二级砂滤。
在优选的实施方式中，所述油田采出水处理方法还包括步骤：对经过砂滤 的油田采出水进行检测。
上述油田采出水处理系统及油田采出水处理方法，对加入破乳剂后的油田 采出水采用涡凹气浮装置进行第一级处理，出去水中部分油及悬浮物，然后投 放絮凝剂后采用浅池气浮装置进行第二级处理，以去除油田采出水中比重接近 于水的微小悬浮物颗粒，之后对除去悬浮物和油之后的油田采出水进行杀菌处 理，最后经过砂滤处理，从而使得油田采出水中的油、悬浮物及细菌含量较低， 从而使得处理效果较好。
