申请日2012.02.13
公开(公告)日2012.10.10
IPC分类号C02F9/14
摘要
本实用新型涉及一种高级氧化技术联合膜生物反应器处理高浓度有机废水系统，其特征在于：它由调节池、袋式过滤器、组合式光催化氧化装置、生化池、膜生物反应器、自吸泵、紫外线消毒装置和循环水系统回用装置;其中调节池通过泵与袋式过滤器连接，袋式过滤器与组合式光催化氧化装置连接，组合式光催化氧化装置内设置PH仪控制计量器和氧化剂计量器，组合式光催化氧化装置与生化池连接，生化池与膜生物反应器连接，膜生物反应器通过自吸泵与紫外线消毒装置连接，紫外线消毒装置与循环水系统回用装置连接。本实用新型采用“组合式光催化氧化系统+膜生物反应器(MBR)”的新型处理方式，高效、经济地处理了高浓度有机废水。
权利要求书
1.一种高级氧化技术联合膜生物反应器处理高浓度有机废水系统， 其特征在于：它由调节池、袋式过滤器、组合式光催化氧化装置、 生化池、膜生物反应器、自吸泵、紫外线消毒装置和循环水系统 回用装置构成;其中调节池与袋式过滤器连接，袋式过滤器与组 合式光催化氧化装置连接，组合式光催化氧化装置内设置PH仪控 制计量器和氧化剂计量器，组合式光催化氧化装置与生化池连接， 生化池与膜生物反应器连接，膜生物反应器通过自吸泵与紫外线 消毒装置连接，紫外线消毒装置与循环水系统回用装置连接。
2.根据权利要求1所述的一种高级氧化技术联合膜生物反应器处理 高浓度有机废水系统，其特征在于：所述的调节池与袋式过滤器 之间设置泵。
说明书
高级氧化技术联合膜生物反应器处理高浓度有机废水系统
技术领域
本实用新型涉及一种处理高浓度有机废水系统，尤其是一种高级 氧化技术联合膜生物反应器处理高浓度有机废水系统。
背景技术
高浓度有机废水污染物浓度大，色度低，有机溶剂含量高，有些 废水难闻气味重，COD在3000-20000之间，BOD在10以内，基本无 生化性，直接使用生化工艺处理难度较大。
目前对高浓度有机废水通常采用厌氧+SBR生化处理工艺，但效 果不太理想。一般的常规处理工艺也难以对污染物质有效进行分离或 降解，通常只能采用直接焚烧的方法处理，焚烧虽然很彻底，但焚烧 过程中产生的二恶英对环境产生影响极大。因此怎样高效、经济地处 理此种高浓度有机废水已成为水处理领域的难点和热点话题。
有文献报道在实验室中采用小型的光催化氧化实验装置处理较 高浓度的有机废水能取得一定的效果，但对于如何进行后续的处理， 以及如何利用光催化氧化处理高浓度有机废水使之达标仍是一个技 术难题。
发明内容
本实用新型的目的是为了克服上述现实中存在的困难，提供一种 高级氧化技术联合膜生物反应器处理高浓度有机废水系统，它采用 “组合式光催化氧化系统+膜生物反应器(MBR)”的新型处理方式， 高效、经济地处理了高浓度有机废水。

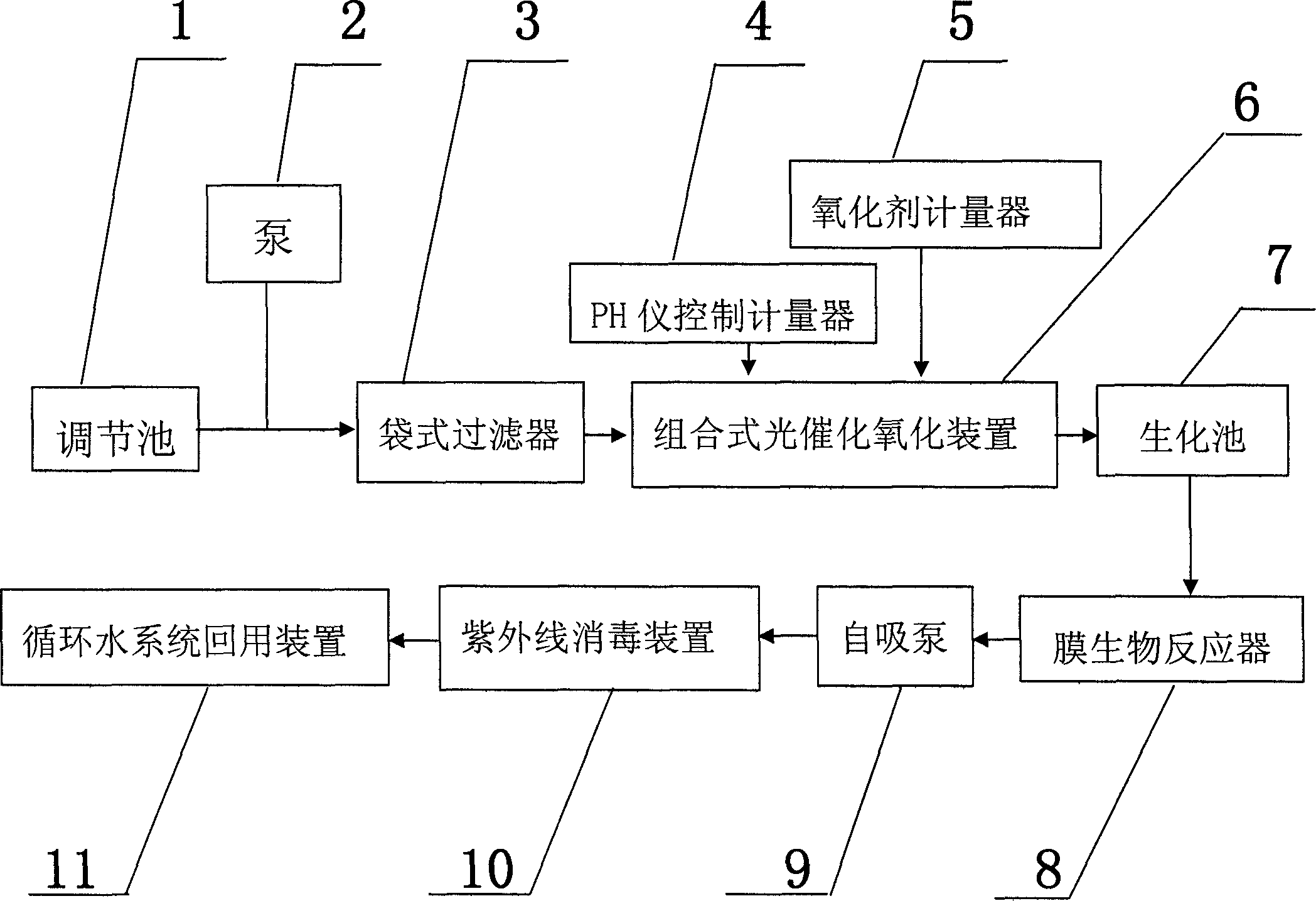

本实用新型的技术方案是：一种高级氧化技术联合膜生物反应器处理 高浓度有机废水系统，其特征在于：它由调节池、袋式过滤器、组合 式光催化氧化装置、生化池、膜生物反应器、自吸泵、紫外线消毒装 置和循环水系统回用装置构成;其中调节池通过泵与袋式过滤器连 接，袋式过滤器与组合式光催化氧化装置连接，组合式光催化氧化装 置内设置PH仪控制计量器和氧化剂计量器，组合式光催化氧化装置 与生化池连接，生化池与膜生物反应器连接，膜生物反应器通过自吸 泵与紫外线消毒装置连接，紫外线消毒装置与循环水系统回用装置连 接。
本实用新型的工作原理：在该系统下高浓度有机废水通过组合式光催 化氧化系统，在紫外光的作用下利用双氧水催化氧化废水中的高分子 有机物，并破坏废水中各成分的稳定性，对COD的去除率可达到75% 以上，增加B/C比(BOD/COD比值)在0.3以上，而后通过生化使废 水中的有机物能自然生化分解进一步降低废水的COD，最终通过MBR 膜生物反应器，使有机物与营养物质高速度和高效率去除，调整MBR 膜生物反应器的污泥负荷在0.40～2.30kg/(kg·d)，保证出水清澈 透明，使COD降到100以下，废水稳定达标排放。
本实用新型的有益效果是：
1、本实用新型采用“组合式光催化氧化系统+膜生物反应器 (MBR)”的新型处理方式，高效、经济地处理了高浓度有机废水。
2、通过本实用新型为节约用水、废水综合利用、节能减排开辟了 新的途径。
3、本实用新型的结构简单、安装使用方便、操作步骤简单。
