申请日2011.09.23
公开(公告)日2012.02.08
IPC分类号B01D53/50; B01D53/78
摘要
本发明公开了一种湿法烟气脱硫废水处理系统取水模式，包括烟气脱硫废水从滤液接收罐至滤液水箱的连通管上接入废水缓冲箱，石膏旋流器溢流直接接入滤液水箱，不再通过废水旋流器缓冲箱。废水旋流器给料泵、石膏溢流缓冲箱搅拌器及废水旋流器退出系统，不再运行。采用本发明烟气脱硫废水取水模式能降低废水处理系统废水含固量，减轻废水加药系统、澄清浓缩器及压滤机等设备负担，提供废水处理系统设备可靠性。
权利要求书
1.一种湿法烟气脱硫废水处理系统取水模式，其特征在于：烟气脱硫废水 取至滤液接收罐至滤液水箱的连通管上，连通管上接入Y型三通，Y型三通第 一支管接入滤液水箱，第二支管接入废水缓冲箱，石膏旋流器溢流直接接入滤 液水箱。
2.如权利要求1所述的一种湿法烟气脱硫废水处理系统取水模式，其特征 在于，所述第一支管与第二支管内废水流速不超过1米/秒，各支管内废水流量 与支管管径的平方成正比。
3.如权利要求1所述的一种湿法烟气脱硫废水处理系统取水模式，其特征 在于：所述第一支管中心线、所述第二支管中心线与水平线夹角不小于15度。
4.如权利要求1所述的一种湿法烟气脱硫废水处理系统取水模式，其特征 在于，所述第一支管应插入滤液水箱最低液位以下，所诉第二支管应插入废水 缓冲箱最低液位以下，管底面距各箱底450-550mm。
5.如权利要求1所述的一种湿法烟气脱硫废水处理系统取水模式，其特征 在于，所述废水缓冲箱布置高度应低于所述滤液接收罐，所述废水缓冲箱最高 运行液位与所述滤液接收罐最低运行液位高度差应不小于5米。
说明书
湿法烟气脱硫废水处理系统取水模式
技术领域
本发明涉及环保脱硫领域，尤其涉及湿法烟气脱硫废水处理系统取水模式。
背景技术
湿法烟气脱硫系统中，废水排放的主要目的就是保持系统内的Cl-浓度在一 个稳定的范围。烟气在进入吸收塔内洗涤脱硫的过程中，烟气中含有的HCl也 被脱硫剂吸收到脱硫系统中，随着脱硫的连续运行，吸收的HCl将越来越多， 即浆液中Cl-浓度越来越高，当Cl-浓度到达一定范围而不及时将这些含有高浓度 Cl-的浆液排出时，与含高浓度Cl-的浆液接触的设备将会被Cl-腐蚀，影响系统 安全稳定运行。所以，只要将脱硫系统中兼具Cl-浓度含量高、含固量低的浆液 排出系统，既可到达废水排放的目的又改善了废水处理系统的运行环境。
然而，传统的湿法烟气脱硫系统中，废水处理系统原水均取值石膏旋流器 溢流，虽经过废水旋流器进一步分离固体颗粒，但其废水含固量仍在5%以上。 若系统运行不稳定，或设备长期运行磨损后，废水含固量最高可达到10%以上。 废水含固量过高，不但加药系统药品消耗大，澄清浓缩器及污泥压滤机负荷也 增大，污泥压滤机超负荷运行导致设备故障频发，废水处理系统的可用率降低。 同时，废水处于高含固量运行，不但增加了检修维护工作量，污泥等废弃物的 产量也增大，对能源的消耗也大。
因此，有必要提供一种含固量较低的废水来克服上述缺陷。在湿法烟气脱 硫系统中，滤液接受罐内废水含固量小于1%，湿法烟气脱硫废水可以取至滤液 接收罐，不再采用石膏溢流缓冲箱及废水旋流器模式。废水旋流器给料泵、石 膏溢流缓冲箱及废水旋流器退出系统，不再运行。
发明内容
本发明的目的是提供一种湿法烟气脱硫废水处理系统取水模式，它摒弃传 统废水旋流器及给料泵、石膏溢流缓冲箱搅拌器，工艺简单，并能提高废水处 理系统的可用率，减少现场设备维护的工作量，降低能耗。

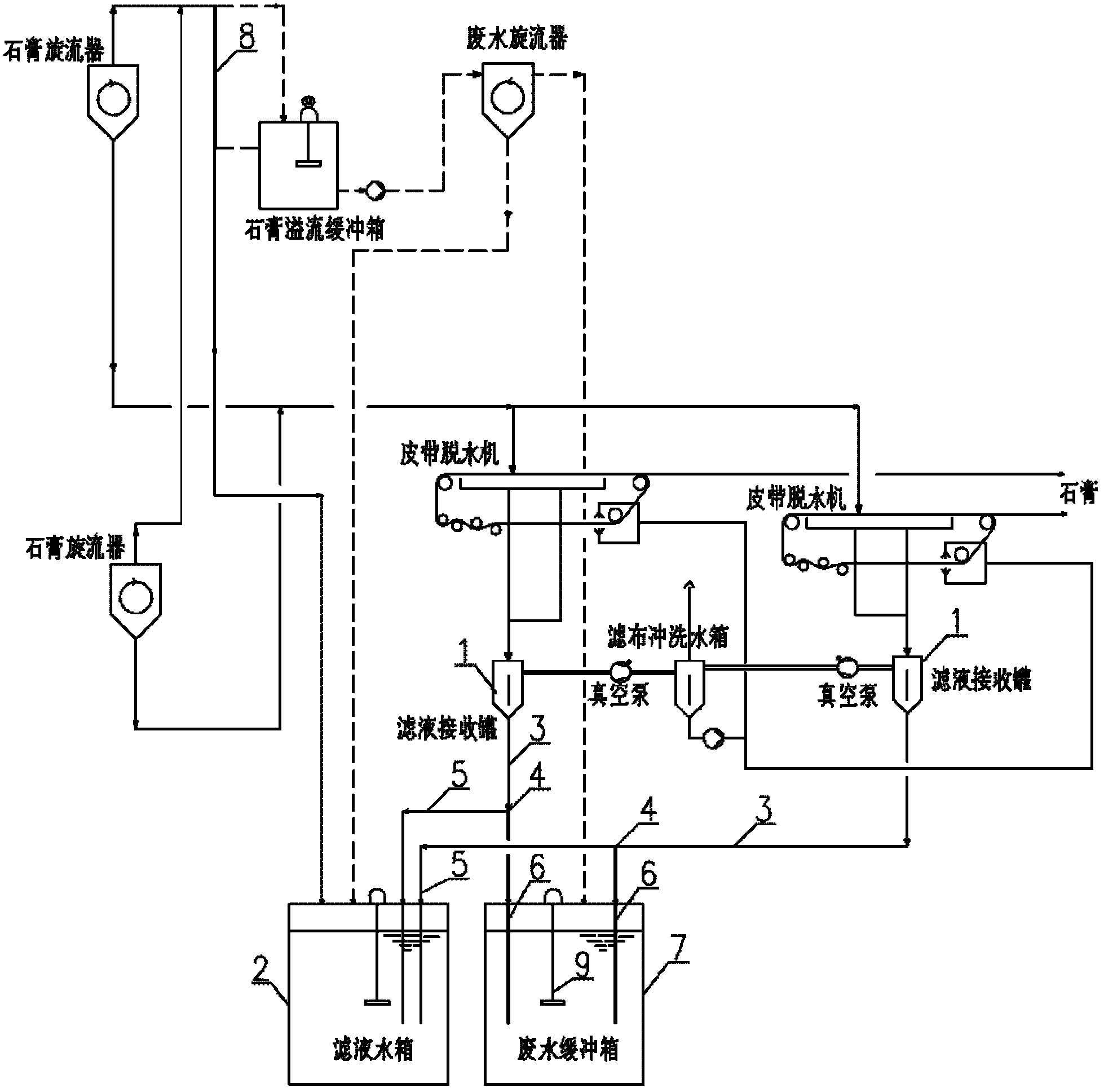

为了实现上述目的，本发明提供了一种湿法烟气脱硫废水处理系统取水模 式，用于降低废水处理系统中废水固体颗粒浓度。所述烟气脱硫废水取至滤液 接收罐至滤液水箱的连通管上，连通管上接入Y型三通，Y型三通第一支管接 入滤液水箱，第二支管接入废水缓冲箱，石膏旋流器溢流直接接入滤液水箱。
较佳地，所述第一支管与第二支管内废水流速不超过1米/秒，这样可降低 管道内自流废水流动阻力，保证自流顺畅。
较佳地，所述各支管内废水流量与支管管径的平方成正比，这样，通过支 管管径可初步分配各支管管道内废水流量大小。
较佳地，所述第一支管中心线、所述第二支管中心线与水平线夹角应不小 于15度，这样可避免因废水含固体颗粒而在管道内堵塞。
较佳地，所述第一支管应插入滤液水箱最低液位以下，所诉第二支管应插 入废水缓冲箱最低液位以下，管底面距各箱底450-550mm，这样，以保证不因 箱体内液位太低，空气从支管内进入真空皮带机系统，而导致真空皮带机真空 度被破坏。
较佳地，所述废水缓冲箱布置高度应低于所述滤液接收罐，所述废水缓冲 箱最高运行液位与所述滤液接收罐最低运行液位高度差应不小于5米，以保证 真空滤液接收罐有足够高的液封高度。
与现有技术相比，本发明通过从滤液接收罐至滤液水箱的连通管上接入Y 型三通支管，进入废水处理系统的废水取至真空皮带机滤液，进入废水处理系 统的废水含固量大幅降低，该废水的固体颗粒浓度正常运行时小于1%，即使皮 带机滤布性能下降，其滤液的含固量亦在3%以内。废水处理系统废水含固量降 低后，首先是减轻了加药系统和澄清浓缩器负荷，其次是污泥压缩机工作周期 加长，工作频率下降。由于污泥压缩机设备容易故障，且每次运行后维护工作 量较大，检修也困难，所以，本发明能大大减少人工去现场维护设备。本发明 通过石膏旋流器溢流直接接入滤液水箱，不再通过废水旋流器缓冲箱。废水旋 流器给料泵、石膏溢流缓冲箱搅拌器及废水旋流器退出系统，不再运行，因而， 可减少设备维护工作，提高系统可靠性，并节约石膏溢流缓冲箱搅拌器和石膏 溢流缓冲箱输送泵的能耗。
