申请日2011.12.02
公开(公告)日2012.07.25
IPC分类号C02F9/02; C02F1/28; C02F1/44
摘要
本实用新型公开了一种无废水排放的RO净水系统，包括自来水输入端、与自来水输入端连接的前置处理装置、与前置处理装置连接的进水电磁阀、与进水电磁阀输出端连接增压泵，所述增压泵的输出端连接RO膜滤芯，所述RO膜滤芯的净水输出端连接高压开关，所述高压开关的输出端分别连接后置活性炭处理装置与储水压力桶，所述后置活性炭处理装置的输出端与饮用水水龙头连接，所述RO膜滤芯的废水输出端与节水桶的底端连接，所述前置处理装置的自来水输入端与节水桶上端连接，所述节水桶的底端连接生活用水水龙头。本实用新型解决了RO净水机正常工作的时废水排放问题，打造健康、节水型RO净水系统，能使人们科学合理的使用水资源。
权利要求书
1.一种无废水排放的RO净水系统，其特征在于：包括自来水输入端、 与自来水输入端连接的前置处理装置、与前置处理装置连接的进水电 磁阀、与进水电磁阀输出端连接增压泵，所述增压泵的输出端连接RO 膜滤芯，所述RO膜滤芯的净水输出端连接高压开关，所述高压开关 的输出端分别连接后置活性炭处理装置与储水压力桶，所述后置活性 炭处理装置的输出端与饮用水水龙头连接，所述RO膜滤芯的废水输 出端与节水桶的底端连接，所述前置处理装置的自来水输入端与节水 桶上端连接，所述节水桶的底端连接生活用水水龙头。
2.根据权利要求1所述的一种无废水排放的RO净水系统，其特征在于： 所述前置处理装置包括依次连接的PP过滤器、UDF过滤器、CTO过滤 器，所述PP过滤器的输入端与自来水输入端连接，所述CTO过滤器 的输出端与进水电磁阀连接。
3.根据权利要求2所述的一种无废水排放的RO净水系统，其特征在于： 所述RO膜滤芯的废水输出端的第一排水管上安装有一个智能阀。
4.根据权利要求3所述的一种无废水排放的RO净水系统，其特征在于： 所述RO膜滤芯的废水输出端与智能阀之间的第一排水管上接一个三 通转接头分出第二排水管，所述第二排水管连接到节水桶底端。
5.根据权利要求4所述的一种无废水排放的RO净水系统，其特征在于： 所述第二排水管上安装有一节水器。
说明书
一种无废水排放的RO净水系统
【技术领域】
本实用新型涉及一种净水处理装置，特指一种无废水排放的RO净水系 统
【背景技术】
RO纯水机(或称RO反渗透纯水机/RO净水机)即使用反渗透技术原理 进行水过滤的净水机，RO反渗透技术是美国政府和美国太空总署，为解决 宇宙飞船中宇航员的饮用水和载水问题，花巨资历经多年研发的一项高科 技产品，已广泛用于军事、医疗、工业、民用等各个领域。被誉为本世纪 六大高科技之一。
随着环境污染、水污染的日益严重，已经严重威胁到人们的饮水健康， RO机净水技术由于能去除水中的各种有害杂质，重金属，病毒、细菌等、 效率高，去除彻底，是一种较好的制取纯净水的方式。基于净水机“直饮 水”无菌、无需加热即可直接饮用的特点，再加之卫生、方便、口感好的 优势而备受民众欢迎。在制取直饮水的技术中，RO净水技术亦因国际公认 的先进、安全、可靠而在全世界获得最大范围的认可和肯定。然而，在民 众享受以RO膜为核心的纯水机所生产出的净水时，我们又不得不面对一个 现实问题，即RO净水机在制取净水的同时亦产生了大量的“浓水”，由于 这些“浓水”得不到合理的使用而白白的被直接排放掉，进而造成自来水 的极大浪费，这显然是与国家所倡导的环保、节能减排、节约用水资源再 利用的理念违背的。
依据建设部颁发的国家标准GB/T50331-2002《城市居民生活用水量标 准》家庭用水分类及用水量数据显示：人的饮用水量占生活用水量的 1.8%-2.2%，即每饮用1升水将使用49升左右的生活用水。RO膜制水产生 的浓水占比为85%。即每制取1升纯净水将产生5.7升左右的浓缩工艺水。
下表是城市居民生活用水量标准数据： (单位：L/人)
【实用新型内容】
本实用新型的目的旨在克服上述现有技术之不足和缺陷，提供一种无 废水的RO净水系统，解决RO净水机正常工作的时废水排放问题，打造健 康、节水型RO净水系统，能使人们科学合理的使用水资源。
“零”排放家用、商用分质供水系统的设计思想就是将浓水融入洗涤 生活用水中进行利用，实现没有废水排放的目的。

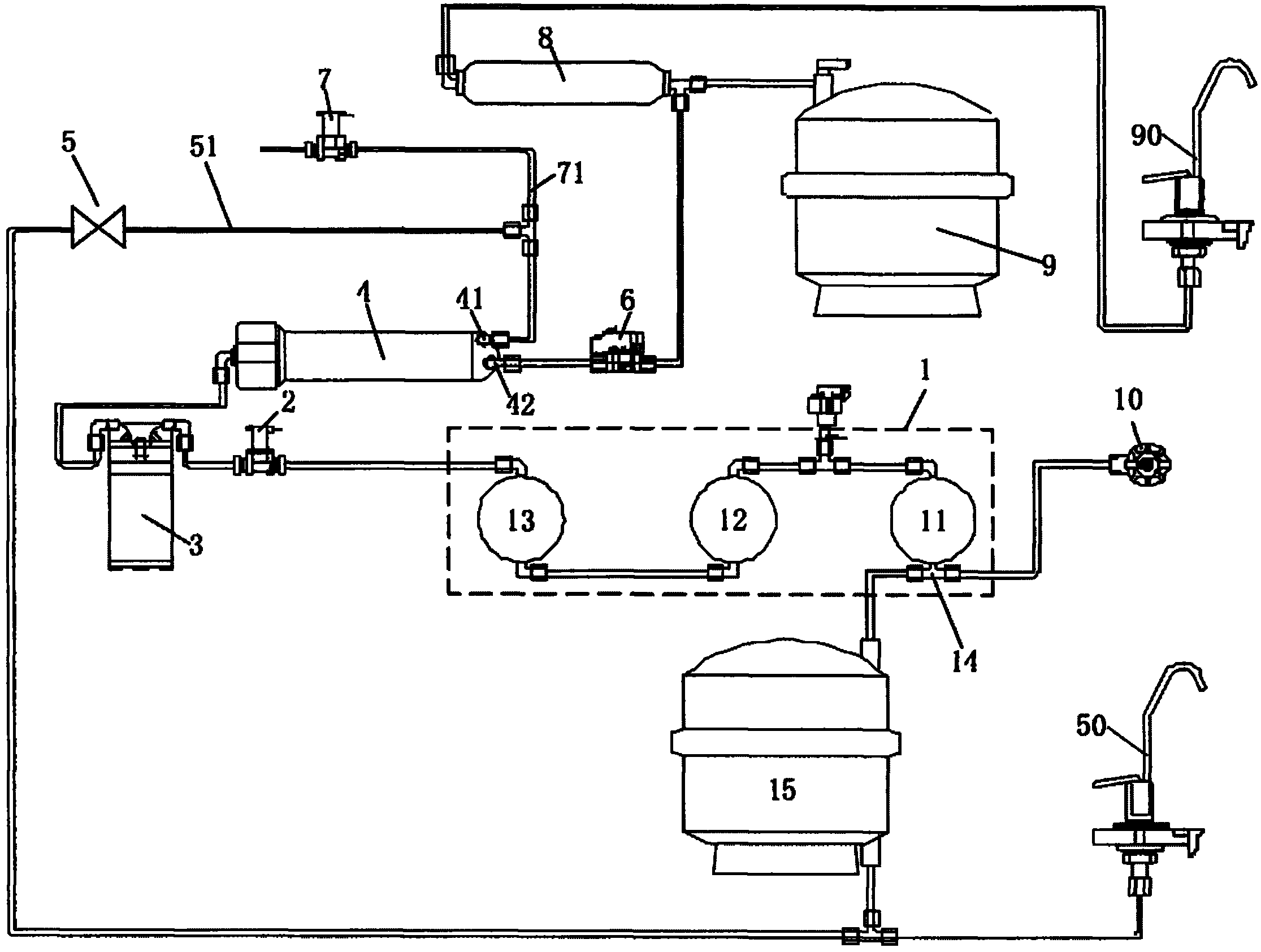

为了实现上述目的，本实用新型所采取的技术方案是一种无废水排放 的RO净水系统，包括自来水输入端、与自来水输入端连接的前置处理装置、 与前置处理装置连接的进水电磁阀、与进水电磁阀输出端连接增压泵，所 述增压泵的输出端连接RO膜滤芯，所述RO膜滤芯的净水输出端连接高压 开关，所述高压开关的输出端分别连接后置活性炭处理装置与储水压力桶， 所述后置活性炭处理装置的输出端与饮用水水龙头连接，所述RO膜滤芯的 废水输出端与节水桶的底端连接，所述前置处理装置的自来水输入端与节 水桶上端连接，所述节水桶的底端连接生活用水水龙头。
优选地，所述前置处理装置包括依次连接的PP过滤器、UDF过滤器、 CTO过滤器，所述PP过滤器的输入端与自来水输入端连接，所述CTO过滤 器的输出端与进水电磁阀连接。
优选地，所述RO膜滤芯的废水输出端的第一排水管上安装有一个智能 阀。
优选地，所述RO膜滤芯的废水输出端与智能阀之间的第一排水管上接 一个三通转接头分出第二排水管，所述第二排水管连接到节水桶底端。
优选地，所述第二排水管上安装有一节水器。
本实用新型包括的特点在于，自来水经过(PP+UDF+CTO)预处理后(去 除水中余氯，大部份悬浮物、铁锈、胶体，以及部份有机物、嗅和味)，再 经过反渗透膜(去除水中余下各种杂质，包括细菌等微生物，制成“透过 水”)和后置活性炭处理装置过滤(进一步去除有机物、嗅和味，改善口 感)，制得饮用纯净水供饮用(占比15%);而大部份水(占比85%)(浓缩 水)则进入节水桶内储存再经过生活用水龙头流出作为洗用等生活用水。 本实用新型提供的无废水的RO净水系统，解决了RO净水机正常工作的时 废水排放问题，打造健康、节水型RO净水系统，能使人们科学合理的使用 水资源。
