申请日2017.10.27
公开(公告)日2018.06.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水生化处理强化除磷系统，它由依次连接的强化活性污泥处理单元和后处理单元构成，其中强化活性污泥处理单元的好氧池内设有氧含量传感器，底部设有受自动控制鼓风装置所控制的曝气管，池内分布有悬浮填料，后处理单元中的接触消毒池设有余氯传感器及控制系统，控制系统控制自动控制闸门开合;使用本实用新型能有效提高城市污水中磷的去除率，实现对接触消毒池出水余氯的智能控制，且结构简单，节省基建投资，无需投加其他试剂药品，杜绝了城市含磷污水的排放，提高污水处理效率和社会经济效益，节能减排，减少对环境的污染。
权利要求书
1.一种污水生化处理强化除磷系统，其特征在于，包括依次连接的强化活性污泥处理单元、后处理单元;
所述强化活性污泥处理单元包括通过管道依次连接的厌氧池、缺氧池、好氧池、二沉池;
所述后处理单元包括并行设置的接触消毒单元、污泥处理单元;
所述好氧池底部设有曝气管，所述好氧池内设有氧含量传感器，所述氧含量传感器与一自动控制鼓风装置电性连接，所述曝气管受所述自动控制鼓风装置所控制;
所述好氧池内分布有多层次悬浮填料，所述多层次悬浮填料为聚丙烯无纺布材质圆球状悬浮填料。
2.根据权利要求1所述的一种污水生化处理强化除磷系统，其特征在于，所述二沉池的底部接有排泥管及污泥回流管，所述污泥回流管与所述厌氧池、所述缺氧池及所述好氧池相连通。
3.根据权利要求1所述的一种污水生化处理强化除磷系统，其特征在于，所述曝气管均匀分布于所述好氧池的底部。
4.根据权利要求1所述的一种污水生化处理强化除磷系统，其特征在于，所述曝气管为管式微孔曝气器。
5.根据权利要求1所述的一种污水生化处理强化除磷系统，其特征在于，所述接触消毒单元为通过管道与所述二沉池的出水端相连的接触消毒池，所述接触消毒池内设有多个横向隔挡，所述横向隔挡的伸出端与其所对的池壁之间设有自动控制闸门;所述接触消毒池设有控制系统，所述接触消毒池的出口设有余氯传感器，所述控制系统与所述余氯传感器、所述自动控制闸门电性连接，所述控制系统控制所述自动控制闸门的开合。
6.根据权利要求1所述的一种污水生化处理强化除磷系统，其特征在于，所述污泥处理单元包括依次连接的浓缩池、污泥浓缩脱水间，所述浓缩池与所述二沉池的排泥管相连通。
7.根据权利要求1所述的一种污水生化处理强化除磷系统，其特征在于，所述聚丙烯无纺布材质圆球状悬浮填料为多层复合圆球状多孔结构，各聚丙烯无纺布层之间为空腔结构，所述各聚丙烯无纺布层为多孔结构，所述各聚丙烯无纺布层之间由若干支撑板连接。
说明书 [支持框选翻译]
一种污水生化处理强化除磷系统
技术领域
本实用新型涉及城市污水处理技术领域，特别是涉及一种污水生化处理强化除磷系统。
背景技术
目前，城市污水经活性污泥处理后，水质大大改善，但对于磷含量大的污水，处理效果却并不尽如人意，处理后的水体中仍有相当程度的磷污染，而且水中还有大量的病菌，特别是粪大肠菌群，潜在的健康危害极大。根据 GB2002-18918一级B标准的要求，粪大肠菌群控制在104/L以内，才可排入受纳水体，为此必须对污水处理厂生物处理出水进行消毒。液氯消毒是目前我国和世界上大部分国家使用历史最悠久，最广泛的性价比最高的消毒方法，而且其设备运行系统很成熟，剩余消毒剂在管网中可以持续作用，持续消毒，防止水在管网中传播二次污染。然而，加氯之后，当污水余氯量太高时，会杀死受纳水体的一些水生生物，改变水生生物群落的组成结构，就会导致物种多样性降低、生态系统异源演替、乃至关键物种丧失、甚至可能导致生态系统退化。当污水加氯不够彻底时，病菌会随着城市污水进行大流通、大传播，极易造成传染病大面积传播。
现有的污水生化处理系统的设计对于磷含量大的污水没有较好的处理效果，也没有考虑到接触消毒池出水中余氯对受纳水体的影响，接触消毒池设计简单，因此，设计一种能有效对磷含量大的污水进行有效除磷处理，并智能控制接触消毒池出水余氯的污水生化处理系统是非常有必要的。
实用新型内容
本实用新型的目的是克服现有技术中的不足之处，提供一种污水生化处理强化除磷系统，这种污水生化处理强化除磷系统可以对城市污水进行强有效的除磷处理，提高城市污水处理效率，且除磷效果理想，系统结构简单，达到污水磷含量排放标准，并实现对接触消毒池出水余氯的智能控制。
本实用新型的目的是通过以下技术方案来实现的：

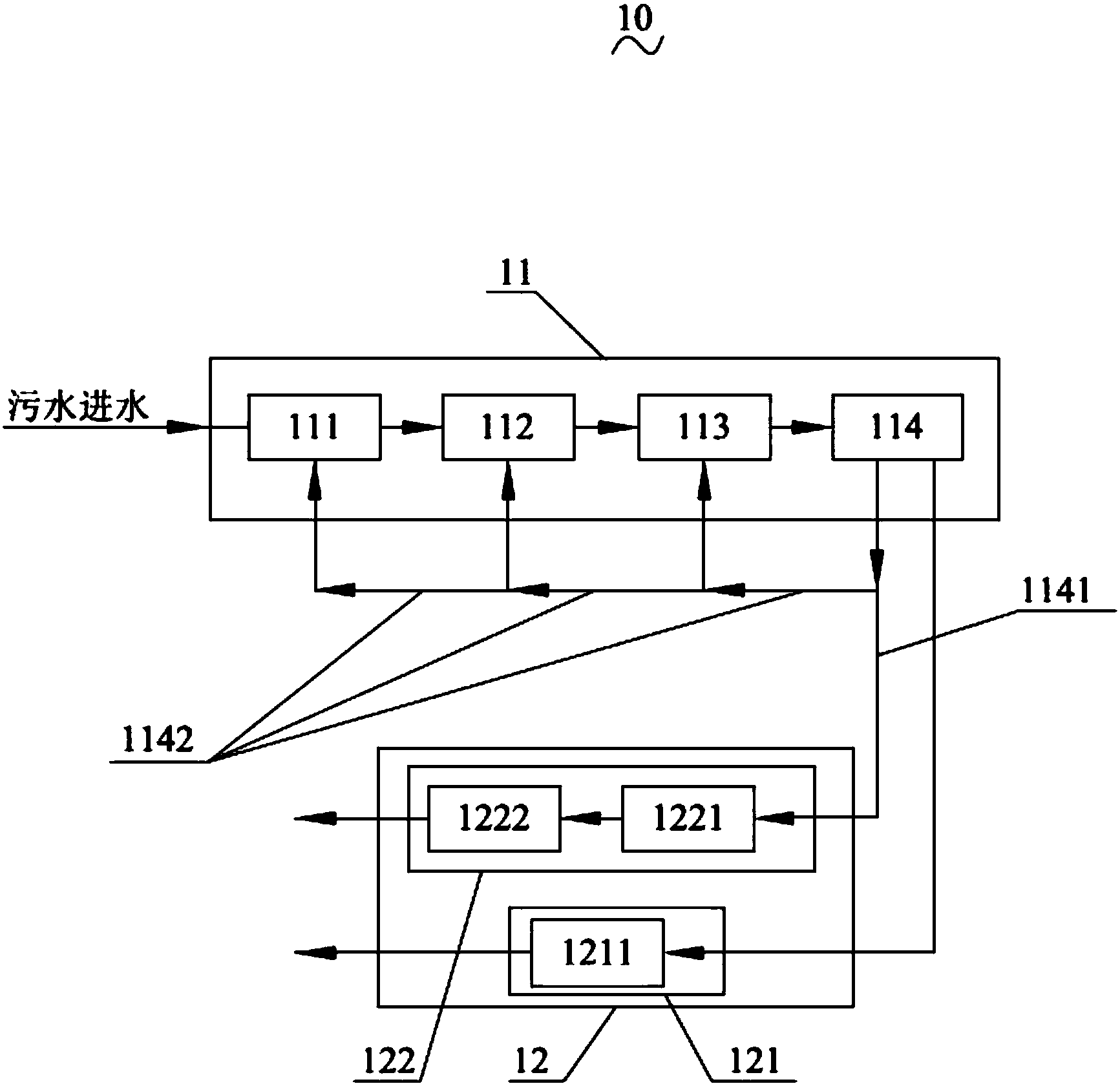

一种污水生化处理强化除磷系统，包括依次连接的强化活性污泥处理单元、后处理单元;
所述强化活性污泥处理单元包括通过管道依次连接的厌氧池、缺氧池、好氧池、二沉池;
所述后处理单元包括并行设置的接触消毒单元、污泥处理单元;
所述好氧池底部设有曝气管，所述好氧池内设有氧含量传感器，所述氧含量传感器与一自动控制鼓风装置电性连接，所述曝气管受所述自动控制鼓风装置所控制;
所述好氧池内分布有多层次悬浮填料，所述多层次悬浮填料为聚丙烯无纺布材质圆球状悬浮填料。
优选的，所述二沉池的底部接有排泥管及污泥回流管，所述污泥回流管与所述厌氧池、所述缺氧池及所述好氧池相连通。
优选的，所述曝气管均匀分布于所述好氧池的底部。
优选的，所述曝气管为管式微孔曝气器。
优选的，所述接触消毒单元为通过管道与所述二沉池的出水端相连的接触消毒池，所述接触消毒池内设有多个横向隔挡，所述横向隔挡的伸出端与其所对的池壁之间设有自动控制闸门;所述接触消毒池设有控制系统，所述接触消毒池的出口设有余氯传感器，所述控制系统与所述余氯传感器、所述自动控制闸门电性连接，所述控制系统控制所述自动控制闸门的开合。
优选的，所述污泥处理单元包括依次连接的浓缩池、污泥浓缩脱水间，所述浓缩池与所述二沉池的排泥管相连通。
优选的，所述聚丙烯无纺布材质圆球状悬浮填料为多层复合圆球状多孔结构，各聚丙烯无纺布层之间为空腔结构，所述各聚丙烯无纺布层为多孔结构，所述各聚丙烯无纺布层之间由若干支撑板连接。
基于上述的技术方案，本实用新型具有的技术效果如下：
本实用新型提供的一种污水生化处理强化除磷系统，在参考传统活性污泥处理工艺方法上结合实际自主创新，利用传感器实时监测好氧池内氧含量，从而根据池内氧含量控制曝气管曝气量以控制好氧池内氧含量，并通过以比重接近水的悬浮填料直接投加到好氧池中作为微生物的活性载体，依靠好氧池内的曝气和水流的提升作用而处于流化状态，由于多层复合圆球状多孔结构和氧气的传递性，在悬浮填料内外生长不同的生物种类，内部生长着一些厌氧菌与兼性菌，外部为好氧菌，使每个悬浮填料形成一个微小的反应容器，使硝化反应、反硝化反应同时进行。当微生物附着在悬浮填料上，生长着微生物的漂浮的悬浮填料随着城市污水的回旋翻转作用而自由移动，从而达到提高城市污水磷含量处理程度的目的。
此外，通过设置余氯传感器对接触消毒池出口的水体余氯含量进行自动监测，在余氯传感器监测到水体余氯含量超过阀值时，控制系统发出指令控制自动控制闸门闭合，延长水体在池内的停留时间，直至余氯含量符合标准方进行排放，有效提高城市污水处理效率和社会经济效益，实现对接触消毒池出水余氯的智能控制以及节能减排，减少对环境的污染。
