申请日2017.10.27
公开(公告)日2018.06.15
IPC分类号B01D53/84; B01D53/78; B01D53/76; B01D53/75; B01D53/40; B01D50/00
摘要
本实用新型公开了一种污水厂新型生物除臭系统，由下至上分别设有酸处理单元、碱处理单元、吸附处理单元、微生物处理单元和光微波处理单元，依次对污水厂臭气进行酸处理和碱处理从而除去颗粒、碱性物质、酸性物质，再通过活性炭、褐煤吸附剂和功能纤维吸附剂对臭气进行高效吸附处理，随后通过微生物处理单元，由微生物分解臭气中的异味分子，最后由光微波处理单元中的UV管和激光管将臭气中的有机物降解成无毒无害的小分子，同时也起到杀菌的作用;本实用新型结构简单，行之有效，可对污水厂臭气进行彻底的深度处理，保证运行初期的达标排放，提高系统处理的效果，设计合理，方便实用。
权利要求书

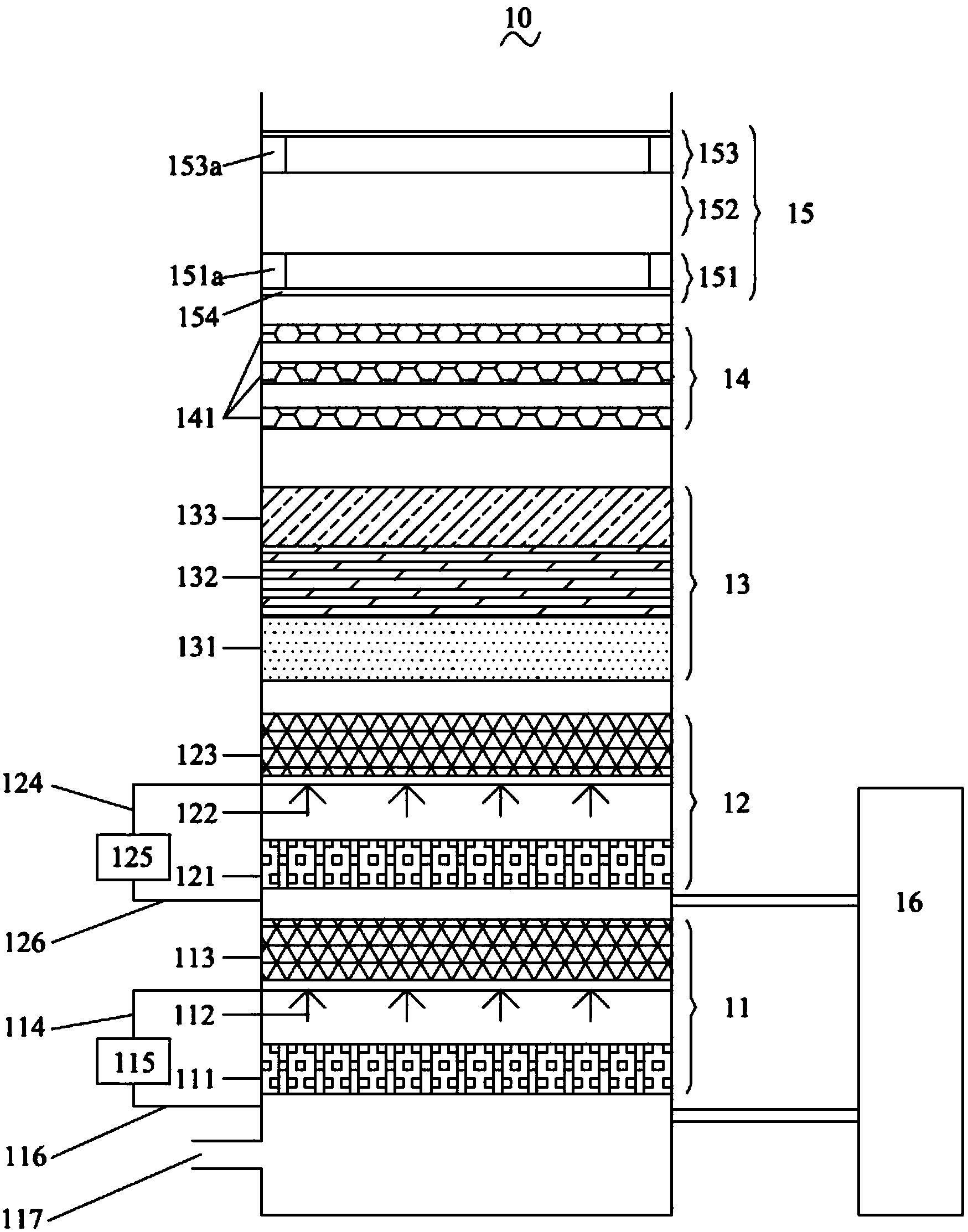

1.一种污水厂新型生物除臭系统，其特征在于，包括：
由下至上依次设置的酸处理单元、碱处理单元、吸附处理单元、微生物处理单元、光微波处理单元;
所述酸处理单元由下至上依次设置有第一填料层、第一雾化喷头、第一气雾分离层，所述第一雾化喷头通过第一进水管连接外置的酸处理循环水箱;
所述碱处理单元由下至上依次设置有第二填料层、第二雾化喷头、第二气雾分离层，所述第二雾化喷头通过第二进水管连接外置的碱处理循环水箱;
所述吸附处理单元由下至上依次设置有活性炭层、褐煤吸附剂层、功能纤维吸附剂层;
所述微生物处理单元设置有若干个微生物填料层，所述微生物填料层中承载有用于分解臭气中的异味分子的微生物;
所述光微波处理单元包括由下至上设置的C波段紫外线区、臭氧区、激光区，所述C波段紫外线区设置有两根彼此竖直相对的253.7nm段UV管，所述激光区设置有两根彼此竖直相对的185nm段激光管。
2.根据权利要求1所述的一种污水厂新型生物除臭系统，其特征在于，所述酸处理单元上设置有臭气进气口和第一出水口，所述第一出水口通过酸处理出水管连接所述酸处理循环水箱;所述碱处理单元上设置有第二出水口，所述第二出水口通过碱处理出水管连接所述碱处理循环水箱。
3.根据权利要求1所述的一种污水厂新型生物除臭系统，其特征在于，所述酸处理单元的塔壁为双层壁结构，所述双层壁结构的夹层内设有冷却水，冷却水通过管道连接到冷却塔，冷却塔通过循环泵将水送入到夹层内。
4.根据权利要求1所述的一种污水厂新型生物除臭系统，其特征在于，所述酸处理单元设有定期对所述第一填料层进行冲洗、防止填料堵塞的冲洗系统。
5.根据权利要求1所述的一种污水厂新型生物除臭系统，其特征在于，所述光微波处理单元的上下两端具有遮光板，遮光板外涂抹一层黑色涂料用以遮光。
说明书 [支持框选翻译]
一种污水厂新型生物除臭系统
技术领域
本实用新型涉及城市污水处理技术领域，特别是涉及一种污水厂新型生物除臭系统。
背景技术
随着社会经济的飞速发展及城市化进程的不断加速，环境污染问题日益突出。而近年来工业制造、垃圾处理、污水处理过程中产生的恶臭严重困扰着居民的生活，尤其污水处理厂、垃圾处理厂周边居民怨声载道、苦不堪言。臭气排放标准日益严格，寻找一种臭气深度彻底的处理工艺刻不容缓。
治理恶臭、污水厂废气的主要方法有物理法、化学法和生物法三类。物化方法如吸收、吸附等处理效果显著，且反应时间短，处理量大，但存在着设备繁多、工艺复杂，存在二次污染、能耗大等问题。生物法利用微生物分解废气中的恶臭等有机物质，所需设备简单、能耗低、管理维护方便，具有很好的发展前景。生物法分为生物洗涤法、生物过滤法以及生物滴滤法。生物滴滤法改进了传统生物过滤法在运行中出现的填料需要更新、酸化导致pH降低从而影响处理效果、废气湿度低使得填料干化等问题，成为近年来研究的热点。
但该工艺在实际应用中，常因装置较大引起布水不均，填料层过高使得气阻较大，微生物生长过量致使滤料堵塞，从而导致系统处理效果低，运行管理困难，故提供一种结构设计简单，而行之有效的污水厂生物除臭系统是非常有必要的。
实用新型内容
本实用新型的目的是克服现有技术中的不足之处，提供一种污水厂新型生物除臭系统，这种污水厂新型生物除臭系统可以对城市污水处理厂的废气进行有效的处理，保证运行初期的达标排放，提高系统处理的效果，设计合理，方便实用。
本实用新型的目的是通过以下技术方案来实现的：
一种污水厂新型生物除臭系统，包括：
由下至上依次设置的酸处理单元、碱处理单元、吸附处理单元、微生物处理单元、光微波处理单元;
所述酸处理单元由下至上依次设置有第一填料层、第一雾化喷头、第一气雾分离层，所述第一雾化喷头通过第一进水管连接外置的酸处理循环水箱;
所述碱处理单元由下至上依次设置有第二填料层、第二雾化喷头、第二气雾分离层，所述第二雾化喷头通过第二进水管连接外置的碱处理循环水箱;
所述吸附处理单元由下至上依次设置有活性炭层、褐煤吸附剂层、功能纤维吸附剂层;
所述微生物处理单元设置有若干个微生物填料层，所述微生物填料层中承载有用于分解臭气中的异味分子的微生物;
所述光微波处理单元包括由下至上设置的C波段紫外线区、臭氧区、激光区，所述C波段紫外线区设置有两根彼此竖直相对的253.7nm段UV管，所述激光区设置有两根彼此竖直相对的185nm段激光管。
优选的，所述酸处理单元上设置有臭气进气口和第一出水口，所述第一出水口通过酸处理出水管连接所述酸处理循环水箱;所述碱处理单元上设置有第二出水口，所述第二出水口通过碱处理出水管连接所述碱处理循环水箱。
优选的，所述酸处理单元的塔壁为双层壁结构，所述双层壁结构的夹层内设有冷却水，冷却水通过管道连接到冷却塔，冷却塔通过循环泵将水送入到夹层内。
优选的，所述酸处理单元设有定期对所述第一填料层进行冲洗、有效防止填料堵塞的冲洗系统。
优选的，所述光微波处理单元的上下两端具有遮光板，遮光板外涂抹一层黑色涂料用以遮光。
基于上述的技术方案，本实用新型具有的技术效果如下：
(1)酸处理单元、碱处理单元两重臭气处理，去除颗粒、碱性物质、酸性物质效果较佳;
(2)活性炭、褐煤吸附剂、功能纤维吸附剂三重吸附处理，有效对臭气中的恶臭等有机废气良好的吸附作用，能保证系统运行初期出气的达标排放;
(3)联合物理法、化学法及生物法协同处理臭气，采用微生物吸附、分解臭气中恶臭成分，并采用光微波处理方法，253.7nm段UV管发出高能紫外线光束，对恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、硫化物、VOC类、苯、甲苯、二甲苯等的分子链结构进行破坏，使有机或无机高分子恶臭化合物分子链降解转变成低分子化合物，如二氧化碳、水等，同时高能紫外线光束分解空气中的氧分子产生游离氧，进而产生臭氧，臭氧对有机物具有极强的氧化作用，最后由185nm段激光管对臭气处理，把裂解后的分子分解成无毒无害的小分子，并起到杀菌的作用，可对恶臭气体进行彻底处理，处理后的气体完全可以直接排放至大气环境;
(4)酸处理单元的塔壁为双层壁结构设计，夹层内设有冷却水，有效避免脱附阶段臭气与塔体壁形成较高温差，影响脱附效率。
