申请日2017.10.27
公开(公告)日2018.06.15
IPC分类号C02F1/00; B01D53/02; B62B3/02
摘要
本实用新型公开了一种污水处理箱的移动固定支架，包括底座、支撑架和放置台，所述底座的顶部设置有液压升降缸，所述液压升降缸通过液压杆与放置台连接，所述放置台上设置有放置槽，所述放置槽的顶端两侧设置有挡板，所述挡板上设有螺纹孔，所述螺纹孔内螺纹连接有贯穿挡板的螺纹杆，所述螺纹杆的两端分别设置有旋紧摇把和压板，所述支撑架的顶端设置有防尘板，所述防尘板的顶部设置有吸气泵和除臭箱。本实用新型，使用时，通过螺纹杆将压板紧抵在污水处理箱上，能够将污水处理箱牢牢地固定在放置台上，防止其倾倒造成事故，提高了使用的安全性，且结构简单，能够收集从污水箱内的污水，并能够除去从污水处理箱内散发出的臭味。
权利要求书

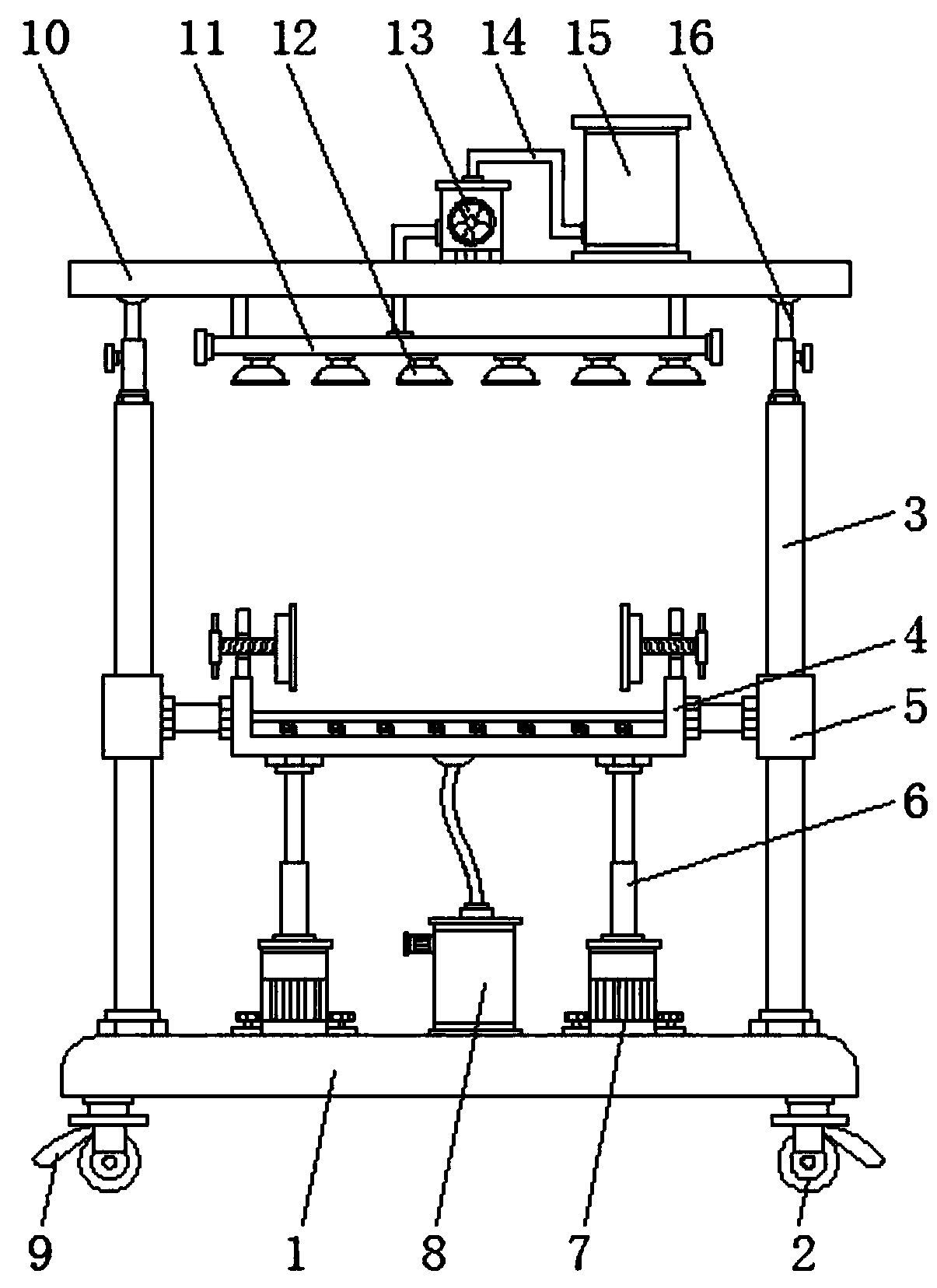

1.一种污水处理箱的移动固定支架，包括底座(1)、支撑架(3)和放置台(4)，其特征在于：所述支撑架(3)的底端与底座(1)固定连接，所述底座(1)的底部四角安装有滚轮(2)，所述滚轮(2)上设置有刹车杆(9)，所述底座(1)的顶部设置有液压升降缸(7)，所述液压升降缸(7)通过液压杆(6)与放置台(4)连接，所述放置台(4)通过滑块(5)与支撑架(3)滑动连接，所述放置台(4)的下方设置有集污筒(8)，所述放置台(4)上设置有放置槽(17)，所述集污筒(8)的侧壁上设置有负压泵(27)，所述集污筒(8)与放置台(4)放置槽(17)之间通过排污管(20)连通，所述放置槽(17)的内腔底部设置有减震网板(18)，所述放置槽(17)的顶端两侧设置有挡板(23)，所述挡板(23)上设有螺纹孔(26)，所述螺纹孔(26)内螺纹连接有贯穿挡板(23)的螺纹杆(24)，所述螺纹杆(24)的两端分别设置有旋紧摇把(22)和压板(25)，所述支撑架(3)的顶端设置有防尘板(10)，所述防尘板(10)的底部设置有吸管(11)，所述吸管(11)上设置有吸嘴(12)，所述防尘板(10)的顶部设置有吸气泵(13)和除臭箱(15)，所述吸气泵(13)与吸管(11)和除臭箱(15)之间通过管道(14)连通。
2.根据权利要求1所述的一种污水处理箱的移动固定支架，其特征在于：所述减震网板(18)与放置槽(17)之间通过支撑弹簧(19)连接。
3.根据权利要求1所述的一种污水处理箱的移动固定支架，其特征在于：所述滑块(5)设置在支撑架(3)上，所述滑块(5)与放置台(4)之间设置有加强杆(21)。
4.根据权利要求1所述的一种污水处理箱的移动固定支架，其特征在于：所述排污管(20)与集污筒(8)之间通过连接法兰(28)可拆卸的连接在一起。
5.根据权利要求1所述的一种污水处理箱的移动固定支架，其特征在于：所述防尘板(10)与支撑架(3)之间设置有伸缩杆(16)。
6.根据权利要求1所述的一种污水处理箱的移动固定支架，其特征在于：所述除臭箱(15)内填装有活性炭除臭剂(29)。
说明书 [支持框选翻译]
一种污水处理箱的移动固定支架
技术领域
本实用新型涉及污水处理箱支架技术领域，具体是一种污水处理箱的移动固定支架。
背景技术
随着我国经济的高速发展，我国污水排放量逐年上升，其中包括生活污水、工业污水等，如果随意排放，将造成地下水体的污染，并导致富营养化。在污水的处理的过程中，通常要用到污水处理箱，污水处理箱在处理污水时，需要借助支架对污水处理箱进行支撑，而现有的污水处理箱支架，大多不能移动和调节污水处理箱的高度，搬运起来十分吃力，操作起来十分不便，且支架上没有设置用来固定污水处理箱的装置，在使用的过程中，污水处理箱容易倾倒砸伤使用者，使用安全性低，同时，在污水处理的过程中，污水处理箱内时常散发出臭味和溢出污水，污染工作环境。
实用新型内容
本实用新型的目的在于提供一种污水处理箱的移动固定支架，以解决现有技术中的有的污水处理箱支架，大多不能移动和调节污水处理箱的高度，搬运起来十分吃力，操作起来十分不便，污水处理箱容易倾倒砸伤使用者，使用安全性低，且污水处理箱内时常散发出臭味和溢出污水，污染工作环境等问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理箱的移动固定支架，包括底座、支撑架和放置台，所述支撑架的底端与底座固定连接，所述底座的底部四角安装有滚轮，所述滚轮上设置有刹车杆，所述底座的顶部设置有液压升降缸，所述液压升降缸通过液压杆与放置台连接，所述放置台通过滑块与支撑架滑动连接，所述放置台的下方设置有集污筒，所述放置台上设置有放置槽，所述集污筒的侧壁上设置有负压泵，所述集污筒与放置台放置槽之间通过排污管连通，所述放置槽的内腔底部设置有减震网板，所述放置槽的顶端两侧设置有挡板，所述挡板上设有螺纹孔，所述螺纹孔内螺纹连接有贯穿挡板的螺纹杆，所述螺纹杆的两端分别设置有旋紧摇把和压板，所述支撑架的顶端设置有防尘板，所述防尘板的底部设置有吸管，所述吸管上设置有吸嘴，所述防尘板的顶部设置有吸气泵和除臭箱，所述吸气泵与吸管和除臭箱之间通过管道连通。
优选的，所述减震网板与放置槽之间通过支撑弹簧连接。
优选的，所述滑块设置在支撑架上，所述滑块与放置台之间设置有加强杆。
优选的，所述排污管与集污筒之间通过连接法兰可拆卸的连接在一起。
优选的，所述防尘板与支撑架之间设置有伸缩杆。
优选的，所述除臭箱内填装有活性炭除臭剂。
与现有技术相比，本实用新型的有益效果是：本实用新型，结构简单，移动使用方便，使用时，通过螺纹杆将压板紧抵在污水处理箱上，能够将污水处理箱牢牢地固定在放置台上，防止其倾倒造成事故，提高了使用的安全性，同时，通过液压升降缸可将放置台升高到指定的高度，能满足不同使用者的使用求，而且，通过吸气泵的抽吸下能够将从污水处理箱内散发出的臭味输送到除臭箱内进行除臭，保护了工作环境，通过集污筒侧壁上设置的负压泵，能够及时地将从污水处理箱内溢出或散落的污水吸入到集污筒，保障了放置槽的清洁，通过放置槽内设置的减震网板，不仅可以降低移动过程中产生的震动，保证污水处理箱的放置牢固性，而且可以过滤从溢出污水中的杂质，避免杂质堵塞排污管，且排污管与集污筒之间通过连接法兰可拆卸的连接在一起，这样当集污筒内收满污水时，可将排污管从集污筒上拆卸，再将集污筒内的污水重新倒入到污水处理箱内处理，操作简单、方便，通过支撑架顶端设置的防尘板，可防止周围环境中的垃圾、灰尘等杂质落入到污水处理箱内，影响污水处理箱的正常使用。
