申请日2011.08.23
公开(公告)日2012.09.05
IPC分类号E03D3/02; A47K13/28; E03D9/02
摘要
本实用新型涉及一种节能环保污水处理装置,其特征是在便池脚踏板下设有复位弹簧和推动自动开合盖板,自动进水冲洗、喷洒除味剂的传动装置连杆、延时装置及管路,管路分别与水源及除味剂容器相连。其优点是自动化程度高,不需人工清洗喷洒除味剂,且可实现便池盖板自动开合,即保持了环境卫生又节水。
权利要求书
1.一种节能环保污水处理装置,其特征在于:在便池脚踏板下设有复位弹簧和推动自动开合盖板,自动进水冲洗、喷洒除味剂的传动装置连杆、延时装置及管路分别与水源及除味剂容器相连。
2.如权利要求1所述的节能环保污水处理装置,其特征在于:盖板为对称的两半组合体,其一端设有连杆,另一端设有杠杆,连杆及杠杆上分别设有装在便池上的滑槽中移动的滑轮,杠杆一端与盖板相连,另一端则与由链轮驱动的链条相连,而在杠杆上的滑轮则设在此两连接点之间。
3.如权利要求1所述的节能环保污水处理装置,其特征在于:自动开合盖板,自动冲洗、喷洒除味剂的传动装置由与盖板固定在一起的连杆推动链条传动副和齿轮、传动副棘轮、凸轮来实现,连杆分别与踏板和大链轮连在一起,踏板的上下移动推动大链轮转动1/4周,经链条传动使小链轮转一周,进而推动一对锥齿轮转动,锥齿轮之一的一端连着推动盖板开合的链轮-链条传动副,另一端则连着与棘轮啮合的齿轮,而棘轮则带动同轴的进水扇形齿轮及喷洒除味剂扇形齿轮,该两扇形齿轮,则分别与带凸轮的齿轮相啮合,而凸轮则分别与进水阀杆及除味剂阀杆相接触。
4.如权利要求1所述的节能环保污水处理装置,其特征在于:延时装置设在踏板下方,它包括滑杆、滑套、阻尼套、调节螺钉及水罐和浮球;滑杆一端与踏板接触,另一端则与浮球连在 一起,滑杆由设在水罐上的滑套定位导向,滑套中并设有阻尼套,阻尼力的大小由调节螺钉来调整。
5.如权利要求1所述的节能环保污水处理装置,其特征在于:除味剂容器为一在进口处设单向阀,出口处经管路与截门相连的罐体,罐体上固定有上盖,上盖经弹簧与可在罐中上下移动的压盖相连,除味剂由设在罐体侧下方的单向阀中输入,而出口则设在罐体的下方,出口截门由阀杆和凸轮控制,罐体下方可设称重显示装置。
6.如权利要求3所述的节能环保污水处理装置,其特征在于:与凸轮相接触的进水阀杆及除味剂阀杆装在设于管路上的截门中,阀杆一端与凸轮曲面接触,另一端阀杆的头部则与弹簧接触,弹簧一端紧靠在截门的封口处,截门的左右两端与管路经接头相连。
说明书
一种节能环保污水处理装置
技术领域:
本实用新型设计一种污水处理装置,特别涉及一种节能环保污水处理装置,适用于火车、机场、车站、飞机、宾馆等公共场所,也适用于一般家庭使用。
背景技术:
现在技术中便池或马桶在使用后均采用自来水人工冲洗,或有的公共场所采用浮球等定时、定量、放水冲洗,因此耗水量大,尤其是后者不管便池是否使用,均按时排水冲洗,,使大量水资源白白流失。此外现有技术均不能实行自动遮盖,自动冲洗和喷洒除味剂或香水等,且使用也不方便,特别在公共场所造成不冲洗就离开等情况,严重影响环境卫生。
发明内容:
本使用新型的目的在于提供一种节能环保污水处理装置,以实现自动遮盖、冲洗、喷洒除味剂,去除异味、美化环境,节约水源等目的。
为实现上述目的,本实用新型提供的技术方案是一种节能环保污水处理装置,其包括:便池脚踏板下设有复位弹簧和推动自动开合盖板,自动进水冲洗、喷洒除味剂的传动装置连杆、延时装置及管路分别与水源及除味剂容器相连。
本实用新型的目的在于还可以由以下技术措施来进一步实现:
前述的节能环保污水处理装置,盖板为对称的两半组合体,其一端设有连杆,另一端设有杠杆,连杆及杠杆上分别设有装在便池上的滑槽中移动的滑轮,杠杆一端与盖板相连,另一端则与由链轮驱动的链条相连,而在杠杆上的滑轮则设在此两连接点之间。
前述的节能环保污水处理装置,自动开合盖板,自动冲洗,喷洒除味剂的传动装置由与盖板固定在一起的连杆推动链条传动副和齿轮、传动副棘轮、凸轮来实现,连杆分别与踏板和大链轮连在一起,踏板的上下移动推动大齿轮转动1/4周,经链条传动使小链轮转一周,进而推动一对锥齿轮转动,锥齿轮之一的一端连着推动盖板开合的链轮-链条传动副,另一端则连着与棘轮啮合的齿轮,而棘轮则带动同轴的进水扇形齿轮及喷洒除味剂扇形齿轮,该两扇形齿轮,则分别与带凸轮的齿轮相啮合,而凸轮则分别与进水阀杆及除味剂阀杆相接触。

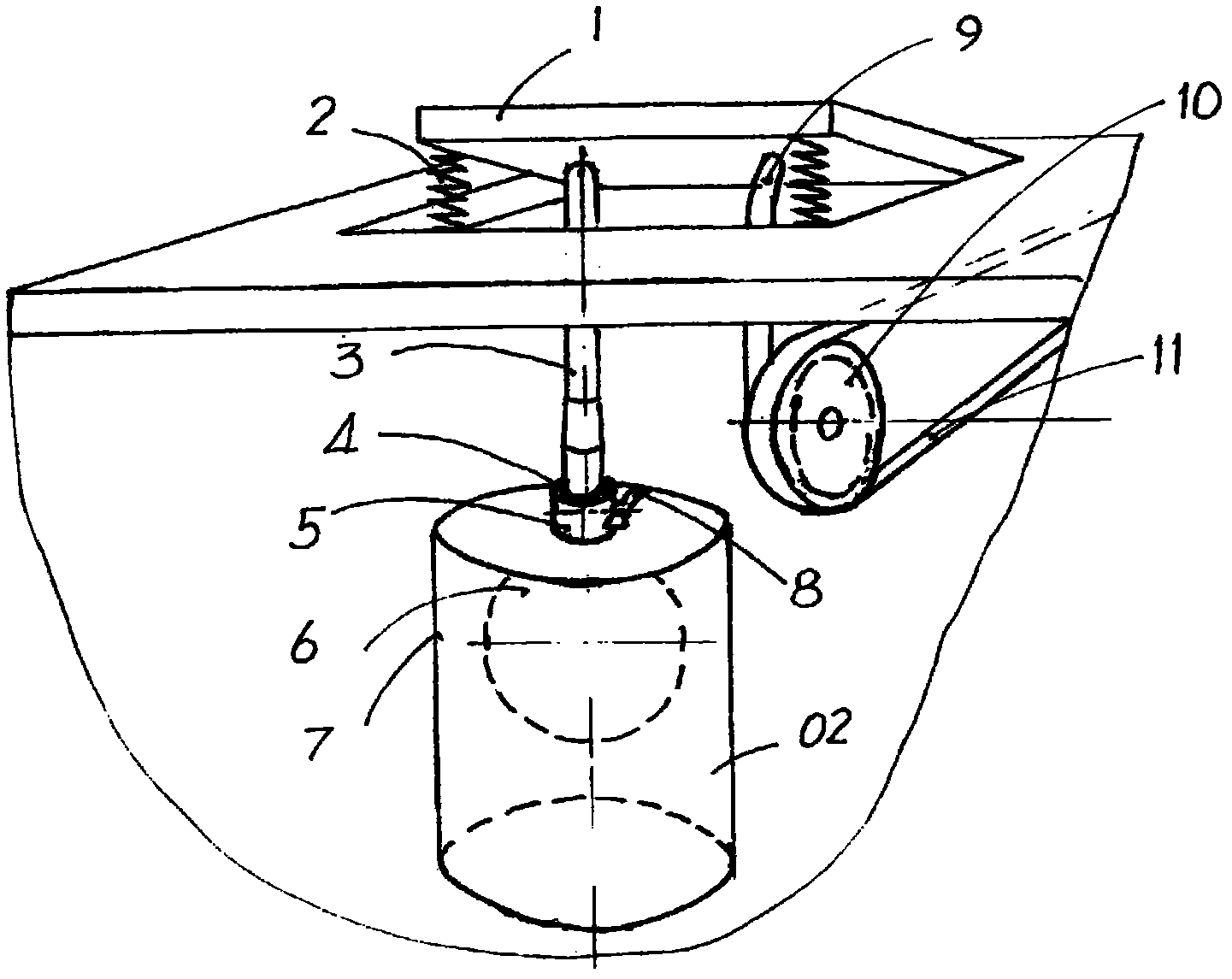

前述的节能环保污水处理装置,延时装置设在踏板下方,它包括滑杆、滑套、阻尼套、调节螺钉及水罐和浮球;滑杆一端与踏板接触,另一端则与浮球连在一起,滑杆由设在水罐上的滑套定位导向,滑套中并设有阻尼套,阻尼力的大小由调节螺钉来调整。
前述的节能环保污水处理装置,除味剂容器为一在进口处设单向阀,出口处经管路与截门相连的罐体,罐体上固定有上盖,上盖经弹簧与可在罐中上下移动的压盖相连,除味剂由设在罐体侧下方的单向阀中输入,而出口则设在罐体的下方,出口截门由阀杆和凸轮控制,罐体下方可设称重显示装置。
前述的节能环保污水处理装置,与凸轮相接触的进水阀杆及除味剂阀杆装在设于管路上的截门中,阀杆一端与凸轮曲面接触,另一端阀杆的头部则与弹簧接触,弹簧一端紧靠在截门的封口处,截门的左右两端与管路经接头相连。
本实用新型的优点是:由于采用了本实用新型的结构,使用方便,不需人工清洗,喷洒除味剂,且可实现便池(或马桶)盖板的自动闭合,即不影响瞻观,又保持了环境卫生,而且节水。
