申请日2011.03.07
公开(公告)日2011.08.24
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型公开了一种采用A/A/O微曝氧化沟工艺的一体化污水处理装置，包括A/A/O微曝氧化沟和沉淀池、污泥回流泵站，所述A/A/O微曝氧化沟依次由厌氧池、缺氧池、好氧池组成，所述的A/A/O微曝氧化沟和沉淀池、污泥回流泵站构成一双层壁筒状池体，所述的A/A/O微曝氧化沟及污泥回流泵站位于双层壁筒状池体的筒底与双层壁之间构成的环形池内，所述沉淀池为筒底与内侧壁构成的圆形池。本实用新型可实现部分池体共用，其投资小、占地面积小、运行管理方便。
翻译权利要求书
1.一种采用A/A/O微曝氧化沟工艺的一体化污水处理装置，包括A/A/O微曝氧化沟和沉淀池、污泥回流泵站，所述A/A/O微曝氧化沟依次由厌氧池、缺氧池、好氧池组成，其特征是：所述的A/A/O微曝氧化沟和沉淀池、污泥回流泵站构成一双层壁筒状池体，所述的A/A/O微曝氧化沟及污泥回流泵站位于双层壁筒状池体的筒底与双层壁之间构成的环形池内，所述沉淀池为筒底与内侧壁构成的圆形池。
2.根据权利要求1所述的采用A/A/O微曝氧化沟工艺的一体化污水处理装置，其特征是：所述污泥回流泵站、厌氧池、缺氧池和好氧池依次按逆时针顺序在环形池内前后循环相接。
3.根据权利要求1所述的采用A/A/O微曝氧化沟工艺的一体化污水处理装置，其特征是：所述厌氧池、缺氧池、好氧池为环状折流池型，该环状折流池型的池内设有导流墙。
4.根据权利要求1所述的采用A/A/O微曝氧化沟工艺的一体化污水处理装置，其特征是：所述的好氧池与缺氧池之间设有回流水道，水道上设有旋转回流门。
5.根据权利要求1所述的采用A/A/O微曝氧化沟工艺的一体化污水处理装置，其特征是：所述的污泥回流泵站的周向两端池壁为直线型池壁，该污泥回流泵站呈近矩形的池体。
6.根据权利要求1所述的采用A/A/O微曝氧化沟工艺的一体化污水处理装置，其特征是：所述沉淀池内设有污泥回流管，所述污泥回流泵站通过污泥回流管与沉淀池连通。
说明书
采用A/A/O微曝氧化沟工艺的一体化污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是涉及一种采用A/A/0微曝氧化沟工艺的一体化污水处理装置。
背景技术
目前，用于城市污水处理具有一定脱氮除磷效果的污水处理工艺大致分为两大类：第一类为按空间进行分割的连续流活性污泥法，如传统A/A/O工艺、A/A/O微曝氧化沟工艺(厌氧/缺氧/好氧生物脱氮除磷工艺)等;第二类为按时间进行分割的间歇性活性污泥法，如传统SBR、ICEAS、CAST、Unitank、MSBR工艺等。近年来建成最多污水处理厂处理工艺为A/A/O微曝氧化沟工艺。A/A/O微曝氧化沟工艺流程为：进水-厌氧池-缺氧池-好氧池-沉淀池-出水;现有的厌氧池-缺氧池-好氧池为环状折流池型，兼有推流式和完全混合式的流态，耐冲击负荷并充分利用了微孔曝气充氧机理，具有效率高、池深大、出水水质稳定、运行费用低等优点。好氧池部分水内回流至缺氧池，沉淀池污泥通过污泥回流泵站回流至厌氧池，缺氧池和好氧池在一个构筑物内，无须专用的混合液内回流设备，运行和管理控制方便灵活，除磷脱氮效率也很高，因此得到广泛应用。
但是，由于各池体单独建，存在的不足之处是：(1)池体与池体之间占用了部分用地，占地面积大;(2)增加了池体与池体之间的连接管及电缆的投资，对于一些欠发达的中小城镇实施起来较为困难;(3)没有共用墙体，墙体需要考虑墙体的双向受力，增加了墙体的厚度;(4)运行管理不方便。
实用新型内容
本实用新型的目的，就是提供一种采用A/A/O微曝氧化沟工艺的一体化污水处理装置，实现部分池体共用，其投资小、占地面积小、运行管理方便。

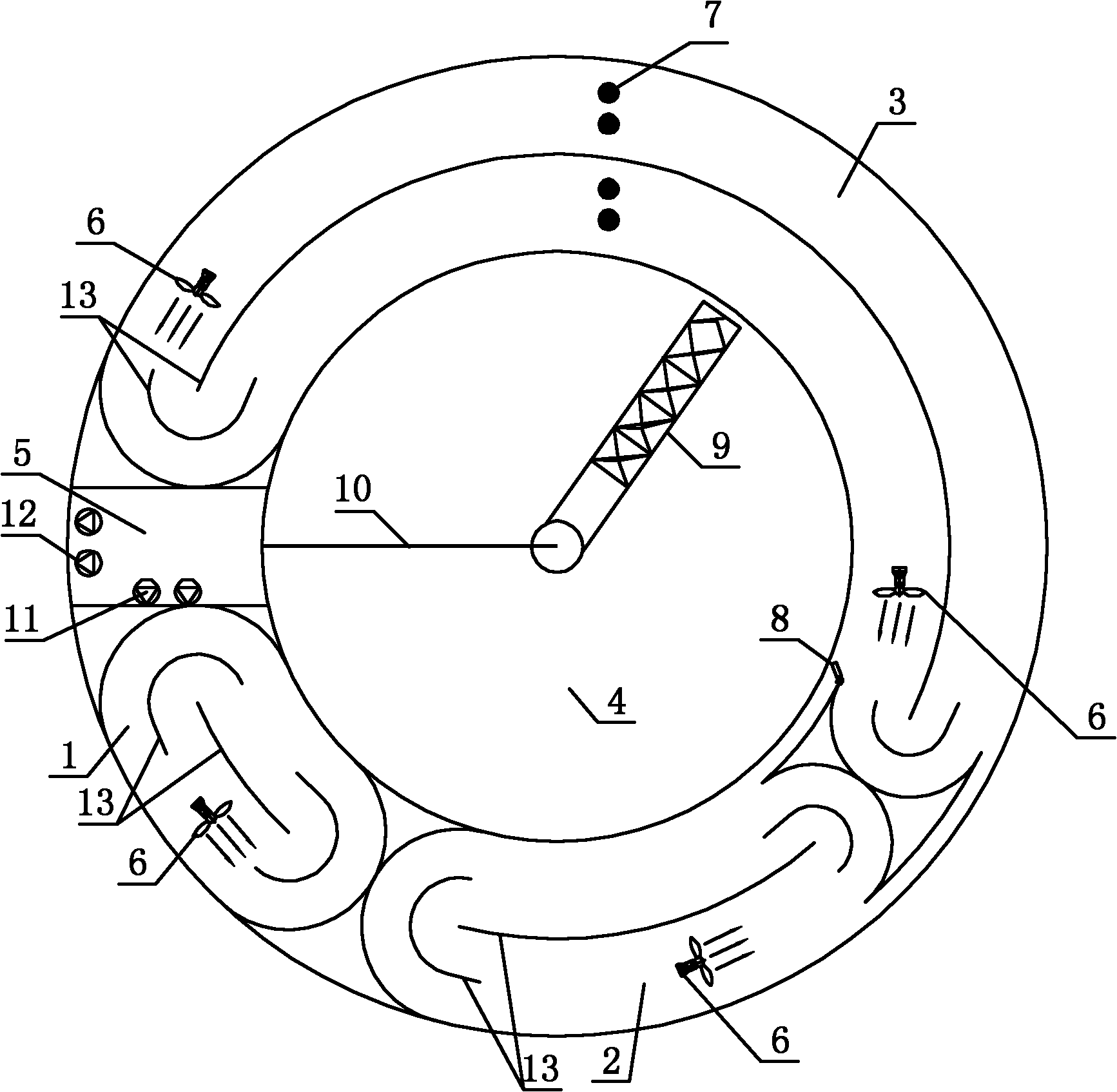

本实用新型实现上述目的的技术解决方案是：一种采用A/A/O微曝氧化沟工艺的一体化污水处理装置，包括A/A/O微曝氧化沟和沉淀池、污泥回流泵站，所述A/A/O微曝氧化沟依次由厌氧池、缺氧池、好氧池组成，其特征是：所述的A/A/O微曝氧化沟和沉淀池、污泥回流泵站构成一双层壁筒状池体，所述的A/A/O微曝氧化沟及污泥回流泵站位于双层壁筒状池体的筒底与双层壁之间构成的环形池内，所述沉淀池为筒底与内侧壁构成的圆形池，A/A/O微曝氧化沟的双层壁的内侧壁共用沉淀池的部分池壁。
在上述基础上，本实用新型还可以做进一步的改进：
所述污泥回流泵站、厌氧池、缺氧池和好氧池依次按逆时针顺序在环形池内前后循环相接。
所述厌氧池、缺氧池、好氧池为环状折流池型，该环状折流池型的池内设有导流墙。
所述的好氧池与缺氧池之间设有回流水道，水道上设有旋转回流门。
所述的污泥回流泵站的周向两端池壁为直线型池壁，该污泥回流泵站呈近矩形的池体。
所述沉淀池内设有污泥回流管，所述污泥回流泵站通过污泥回流管与沉淀池连通，沉淀池内的污泥可经污泥回流管流至污泥回流泵站。
与现有技术相比，本实用新型具有如下优点：
1.A/A/O微曝氧化沟、沉淀池与污泥回流泵站的合建，部分池体共用，节省了土建投资和减少了占地面积;
2.节省了池与池之间的连接管及电缆，降低了投资资金;
3.减少了墙体的厚度与施工难度，建造快;
4.工艺流程短，运行管理方便。
