申请日2009.09.18
公开(公告)日2010.08.04
IPC分类号B30B15/00; B02C18/00
摘要
本实用新型涉及一种板框压滤机柔性污泥破碎装置，包括排泥斗和刚性污泥切割装置，刚性污泥切割装置安装在排泥斗底部，在刚性污泥切割装置上方安装钢丝绳。该装置结构简单，使用方便，大块泥饼通过钢丝绳进行初次破碎，再落入刚性破碎装置，破碎效果好，防止皮带损伤，有效的提高了工作效率，降低设备维修成本。
权利要求书
1.一种板框压滤机柔性污泥破碎装置，包括排泥斗和刚性污泥切割装置，刚性污泥切割装置安装在排泥斗底部，其特征在于，在刚性污泥切割装置上方安装钢丝绳。
2.根据权利要求1所述的板框压滤机柔性污泥破碎装置，其特征在于，所述的刚性污泥切割装置为钢板焊成的筛网。
3.根据权利要求1所述的板框压滤机柔性污泥破碎装置，其特征在于，所述的钢丝绳安装在排泥斗上或者排泥斗上方两侧的固定物上。
4.根据权利要求1或3所述的板框压滤机柔性污泥破碎装置，其特征在于，所述的钢丝绳一端设有张力调节器。
5.根据权利要求1或2所述的板框压滤机柔性污泥破碎装置，其特征在于，所述的钢丝绳与刚性污泥切割装置筛网之间的距离为1～1.5m。
说明书
板框压滤机柔性污泥破碎装置
技术领域
本实用新型涉及一种破碎装置，特别是涉及一种板框压滤机柔性污泥破碎装置。
背景技术
板框压滤机内加工出脱水泥饼，脱水泥饼从压滤机下落至皮带运输机，通过皮带运输机转运至别处，由于泥饼体积、重量庞大，直接落在皮带上会砸坏皮带，目前采用在压滤机和皮带运输机之间安装刚性泥饼破碎装置的方法，使得从压滤机出来的泥饼先经过破碎再落在皮带上，但是在实际操作中，泥饼经常卡在破碎装置的夹缝里，从夹缝里下落的泥饼没有经过破碎，不及时清理就会对皮带造成损伤，为了避免这种情况，需要操作人员经常清理夹杂的泥饼，从而影响了板框压滤机正常卸料，降低了工作效率。
发明内容
本实用新型克服了现有技术中的不足，提供了一种结构简单、使用方便的板框压滤机柔性污泥破碎装置。
为了解决上述问题，本实用新型采用以下技术方案：

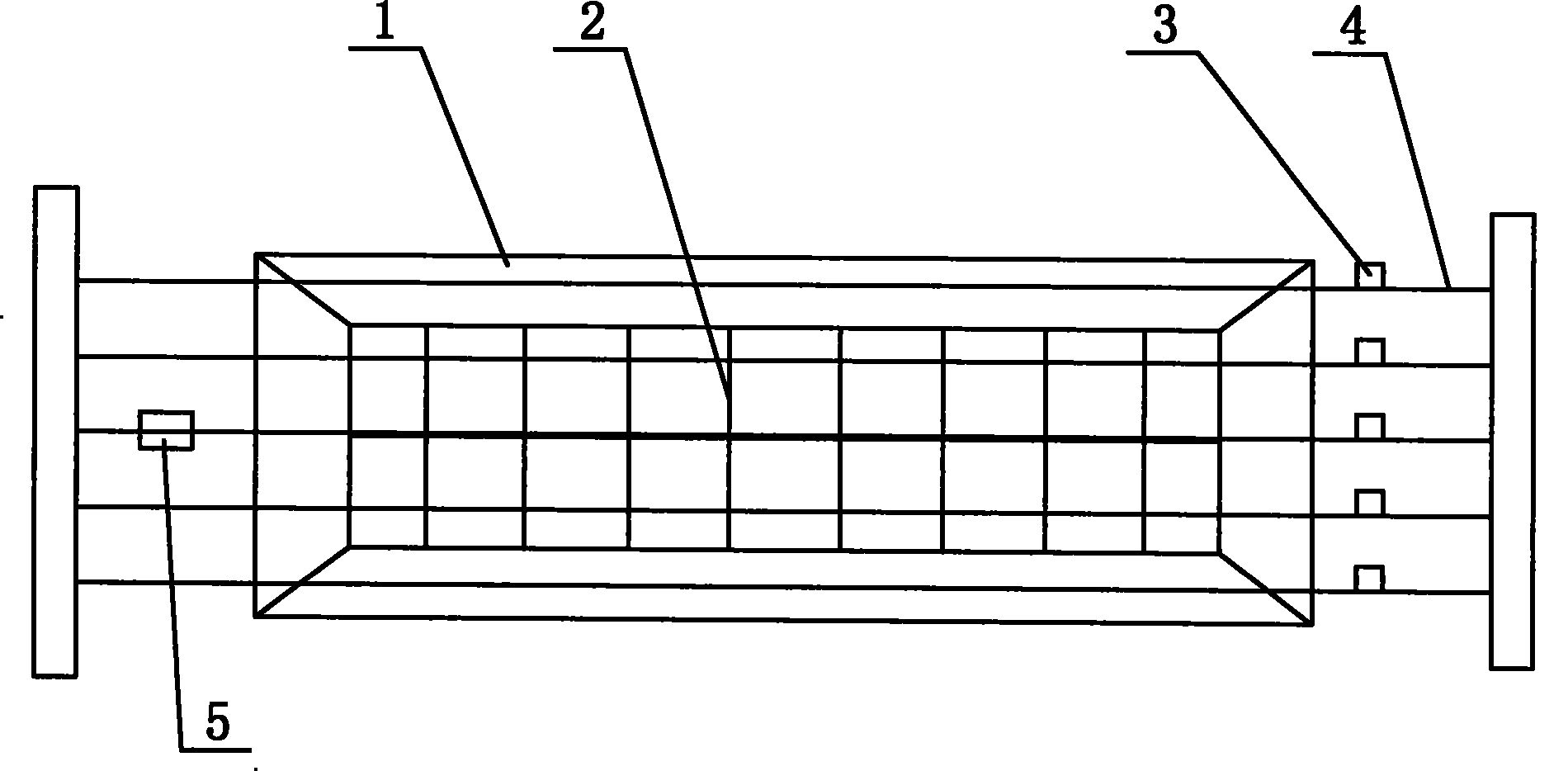

一种板框压滤机柔性污泥破碎装置，包括排泥斗和刚性污泥切割装置，刚性污泥切割装置安装在排泥斗底部，在刚性污泥切割装置上方安装钢丝绳。
所述的刚性污泥切割装置为钢板焊成的筛网。
所述的钢丝绳安装在排泥斗上或者排泥斗上方两侧的固定物上。
所述的钢丝绳一端设有张力调节器。
所述的钢丝绳与刚性污泥切割装置筛网之间的距离为1～1.5m。
与现有技术相比，本实用新型的有益效果是：
从压滤机出来的大块泥饼先落在钢丝绳上，钢丝绳受力弹跳，起到了破碎泥饼的目的，破碎后的泥饼再经过刚性污泥切割装置进行二次破碎，最后落入皮带上的泥饼呈小块状，避免皮带损伤，降低了设备事故率，减少了维修成本，提高了企业效益。
