申请日2009.05.27
公开(公告)日2010.02.17
IPC分类号C02F9/14; C02F1/44; C02F3/12; C02F1/32
摘要
本实用新型涉及一种组合式中水处理系统，其特征是格栅机设置在原水调节池的一端，原水调节池通过管路与潜水提升泵、膜生物反应装置相连接，曝气风机与膜生物反应装置相连接，膜生物反应装置上部设置有清洗水箱，膜生物反应装置与紫外线杀菌装置之间设置有自吸水泵，紫外线杀菌装置与中水池通过管路相连接。所述的膜生物反应装置下部设置有提供气洗膜所需的空气和生物反应所需的曝气的曝气风机。所述的原水调节池和膜生物反应装置之间设置有毛发收集器。本实用新型的有益效果是：采用膜生物反应装置和紫外线杀菌装置相结合的中水处理工艺结合了各自的优点，使设备安装更加简便，处理效果稳定，运行费用和初次投入费用较低，具有很强的实用性。
权利要求书
1.一种组合式中水处理系统，其特征在于，该系统包括格栅机、原水调节池、潜水提升 泵、清洗水箱、膜生物反应装置、自吸水泵、曝气风机、紫外线杀菌装置和中水池，格栅机 设置在原水调节池的一端，原水调节池通过管路与潜水提升泵、膜生物反应装置相连接，曝 气风机与膜生物反应装置相连接，膜生物反应装置上部设置有清洗水箱，膜生物反应装置与 紫外线杀菌装置之间设置有自吸水泵，紫外线杀菌装置与中水池通过管路相连接。
2.根据权利要求1所述的一种组合式中水处理系统，其特征在于，所述的膜生物反应装 置下部设置有提供气洗膜所需的空气和生物反应所需曝气的曝气风机。
3.根据权利要求1所述的一种组合式中水处理系统，其特征在于，所述的潜水提升泵和 膜生物反应装置之间设置有毛发收集器。
说明书
一种组合式中水处理系统
技术领域
本实用新型涉及一种中水处理系统，尤其涉及一种膜生物反应器与紫外线消 毒装置组合的中水处理系统。
背景技术
我国是一个水资源短缺的国家，中水回用，是解决城市水资源危机的重要途 径，也是协调城市水资源与水环境的根本出路，生活污水处理回用，既能减小对 地下水的开采，又能给我们带来一定的经济效益。中水是指各种排水经处理后， 达到规定的水质标准，可在生活、市政、环境等范围内使用的非饮用水。因为它 的水质指标低于生活饮用水的水质标准，但又高于允许排放的污水的水质标准， 处于二者之间，所以叫做“中水”。膜生物反应装置6(Membrance Bio-Reactor， 简称MBR)工艺是生物处理与膜分离技术相结合而成的一种高效污水处理工艺。 用膜分离技术取代传统接触氧化工艺的二沉池和常规过滤单元，膜的高效固液分 离能力使出水水质优秀，悬浮物和浊度接近于零。
膜生物反应器技术是以超滤或微滤技术与传统的活性污泥法相结合而成的 一种新的污水处理工艺，泥水分离过程以膜分离取代传统工艺的重力沉降，不论 固体颗粒的沉降性能如何，均可完成泥水分离过程，并且可以避免传统活性污泥 法的生物流失而造成系统失效的问题。膜生物反应器由于将微生物几乎完全截 留，污泥停留时间可无限长，所以反应器内微生物数量及种类都非常丰富，系统 可在高污泥浓度和低污泥负荷下运行，因此降解有机物彻底，去除氨氮的效果好， 出水指标优于国家标准且非常稳定，剩余污泥量极少，工艺简单且节省占地。
紫外线杀菌消毒原理是利用适当波长的紫外线能够破坏微生物机体细胞中 的DNA(脱氧核糖核酸)或RNA(核糖核酸)的分子结构，造成生长性细胞死亡和(或) 再生性细胞死亡，达到杀菌消毒的效果。经试验，紫外线杀菌的有效波长范围可 分为四个不同的波段：UVA(400～315nm)、UVB(315～280nm)、UVC(280～200nm) 和真空紫外线(200～100nm)。其中能透过臭氧保护层和云层到达地球表面的只 有UVA和UVB部分。就杀菌速度而言，UVC处于微生物吸收峰范围之内，可在1s 之内通过破坏微生物的DNA结构杀死病毒和细菌，而UVA和UVB由于处于微生物 吸收峰范围之外，杀菌速度很慢，往往需要数小时才能起到杀菌作用，在实际工 程的数秒钟水力停留(照射)时间内，该部分实际上属于无效紫外部分。因此， 给排水工程中所说的紫外光消毒实际上就是指UVC消毒。紫外光消毒技术是基于 现代防疫学、医学和光动力学的基础上，利用特殊设计的高效率、高强度和长寿 命的UVC波段紫外光照射流水，将水中各种细菌、病毒、寄生虫、水藻以及其他 病原体直接杀死，达到杀菌消毒的目的。
发明内容
本实用新型的目的是提供一种将膜生物反应装置和紫外线杀菌装置组合应 用的中水处理系统，工艺简单高效，又具有良好杀菌效果。
为实现上述目的，本实用新型通过以下技术方案实现：

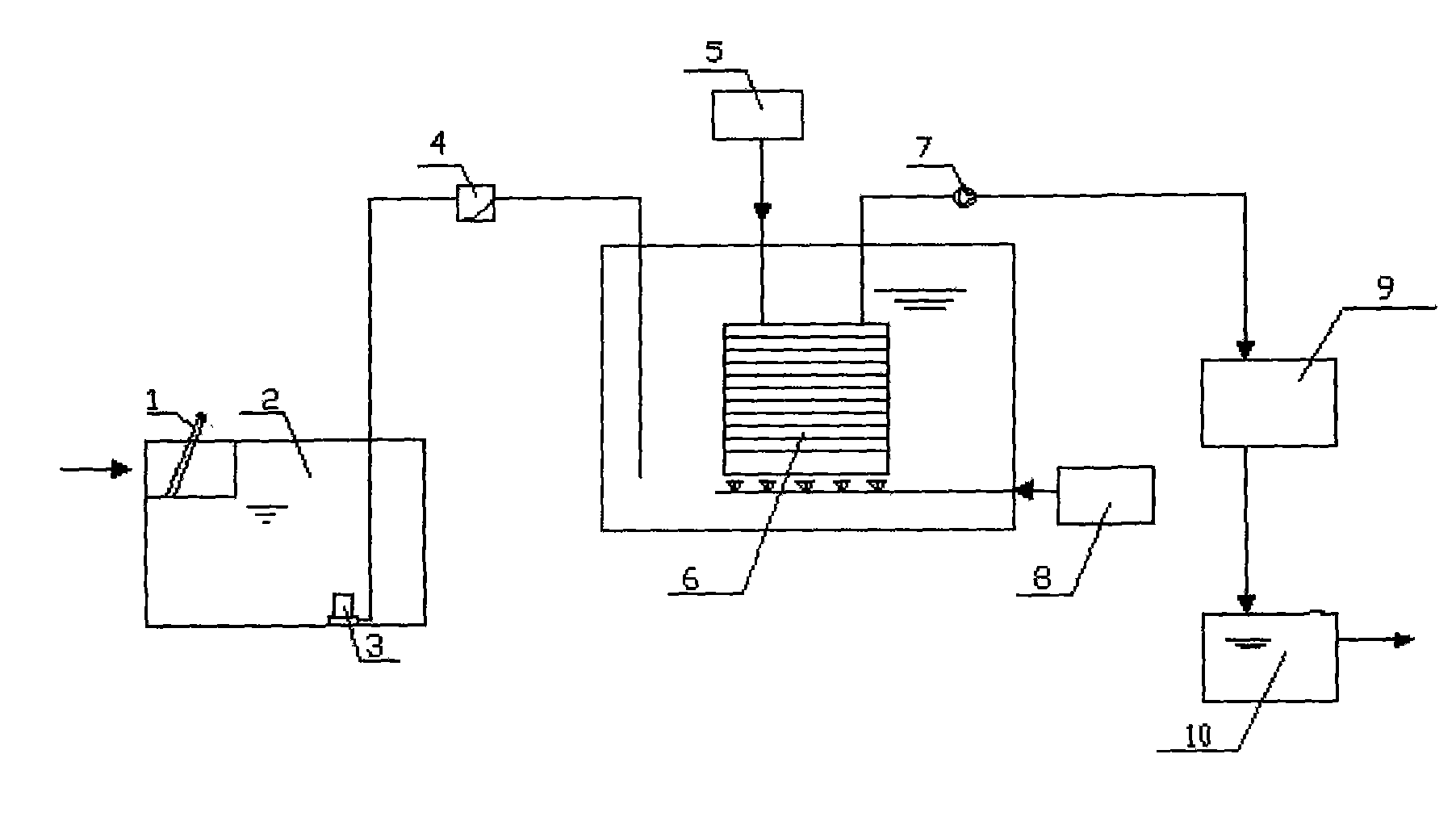

一种组合式中水处理系统，其特征在于，该系统包括格栅机、原水调节池、 潜水提升泵、清洗水箱、膜生物反应装置、自吸水泵、曝气风机、紫外线杀菌装 置和中水池，格栅机设置在原水调节池的一端，原水调节池通过管路与潜水提升 泵、膜生物反应装置相连接，曝气风机与膜生物反应装置相连接，膜生物反应装 置上部设置有清洗水箱，膜生物反应装置与紫外线杀菌装置之间设置有自吸水 泵，紫外线杀菌装置与中水池通过管路相连接。
所述的膜生物反应装置下部设置有提供气洗膜所需的空气和生物反应所需 的曝气的曝气风机。
所述的原水调节池和膜生物反应装置之间设置有毛发收集器。
本实用新型的有益效果是：采用膜生物反应装置和紫外线杀菌装置相结合的 中水处理工艺结合了各自的优点，使设备安装更加简便，处理效果稳定，运行费 用和初次投入费用较低，具有很强的实用性。
