申请日2009.05.27
公开(公告)日2010.05.12
IPC分类号D21F9/04
摘要
本实用新型公开了一种污泥纸板机，包括成型部、洗毯部、卷曲部和传动部，所述成型部由上浆系统、网笼、伏辊组成，洗毯部主要由打毯器、挤水辊、展毯辊、毛毯涨紧辊和毛毯校正辊组成，卷纸辊的下端设有一传动辊，卷纸辊的上端设有一厚度控制器，三者共同形成卷曲部。通过以上设置，本实用新型可生产不同厚度的污泥板，可替代目前市场上的木质及草浆中密度板。
权利要求书
1.污泥纸板机，包括成型部、洗毯部、卷曲部和传动部，其特征在于：所述成型部由上浆系统、网笼、伏辊组成，上浆系统设在网笼的一侧并与其联合，伏辊设在网笼的顶端，两者之间压合毛毯，所述成型部设有两套装置;洗毯部主要由打毯器、挤水辊、展毯辊、毛毯涨紧辊和毛毯校正辊组成，挤水辊为上、下两辊组成，中间压合毛毯，在挤水辊的两端分别设有毛毯涨紧辊和毛毯校正辊，展毯辊设在打毯器的下端一侧;卷纸辊的下端设有一传动辊，卷纸辊的上端设有一厚度控制器，三者共同形成卷曲部。
说明书
污泥纸板机
技术领域
本实用新型属于造纸机械设备领域，尤其涉及能将造纸厂污泥制成纸板的污泥纸板机。
背景技术
随着各行业对环保的重视，造纸厂所产生的污泥是困扰造纸厂环保工作的一项头等大事。目前污泥的处理办法一是焚烧，二是外运填埋。这两种工艺方法设备投资大，且不产生效益。如何既高效又经济的处理，是造纸厂迫切希望的。
发明内容
为了让造纸污泥变废为宝，本实用新型提供了符合我国国情的一种污泥利用设备——污泥纸板机，成功的解决了造纸污泥综合开发利用的难题，可将污泥转化为各种厚度的纸板。

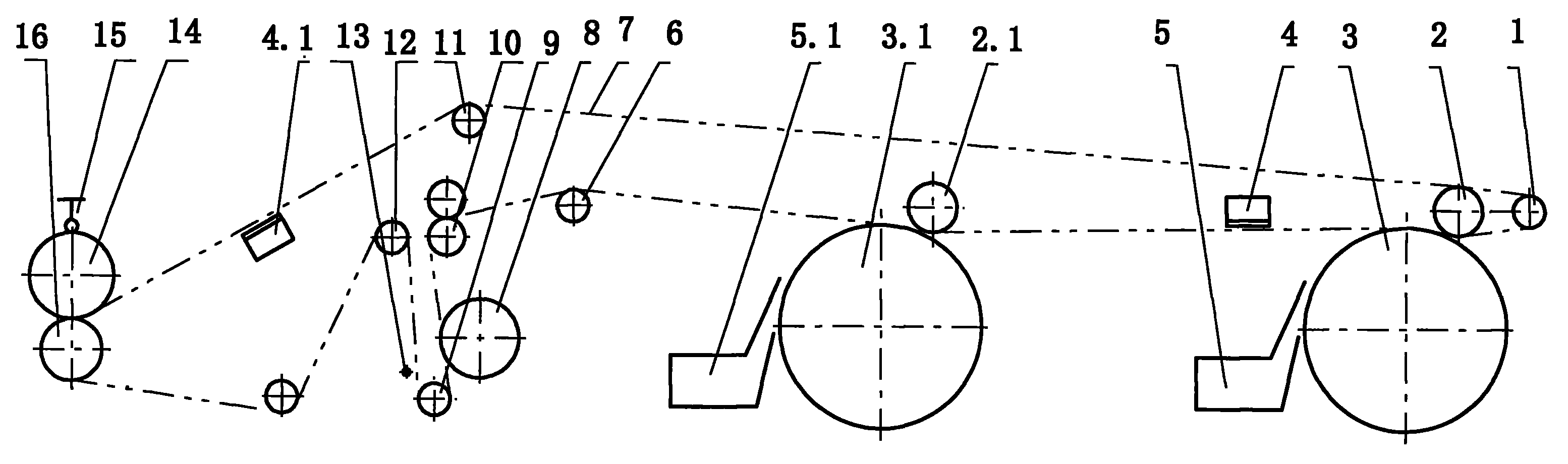

本实用新型的目的是通过以下技术方案实现的：污泥纸板机，包括成型部、洗毯部、卷曲部和传动部，其特征在于，所述成型部由上浆系统、网笼、伏辊组成，上浆系统设在网笼的一侧并与其联合，伏辊设在网笼的顶端，两者之间压合毛毯，所述成型部设有两套装置;洗毯部主要由打毯器、挤水辊、展毯辊、毛毯涨紧辊和毛毯校正辊组成，挤水辊为上、下两辊组成，中间压合毛毯，在挤水辊的两端分别设有毛毯涨紧辊和毛毯校正辊，展毯辊设在打毯器的下端一侧;卷纸辊的下端设有一传动辊，卷纸辊的上端设有一厚度控制器，
三者共同形成卷曲部。传动部由传动电机和减速器、传动辊组成。
所述的导辊表面镀铬，其余辊表面包胶。
所述传动方式为联轴器直连，电磁调速(变频调速)。
毛毯长度16-19米。
成型部中的网笼直径为1-2米。
工作原理：由于造纸厂废水污泥中含有部分流失的纤维，故污泥经毛毯、网笼形成纸页，经压榨、吸水箱吸水、卷取成为成型的污泥纸板。
本实用新型的有益效果是，可生产不同厚度的污泥板，可替代目前市场上的木质及草浆中密度板，适用于各类箱包、包装盒、工艺制品等的内衬板及各类线装书籍的封面及外包装等。
