申请日2007.08.10
公开(公告)日2008.03.12
IPC分类号C02F9/14; C02F1/28; C02F1/461; C02F3/30
摘要
本发明公开了一种组合式养殖废水净化方法及装置。它是有下列过程完成的：沉淀后的养殖废水，经过滤后，渗浸经过朽木进行厌氧除氮处理;再通过渗浸经过竹炭和石灰石进行好氧暴气处理后;经内电解处理后，最后经过吸附处理后完成净化排出。该装置系统内没有机械装置，维修简便，工人经简单培训之后可以自行操作和维修。本发明针对养殖废水COD、总氮、总磷和固体悬浮物含量高的特点，设计了分步式处理流程，设备简单、原料易得、维修容易，能够解决中小规模养殖场废水的净化问题。
权利要求书
1.一种组合式养殖废水净化方法，它是有下列过程完成的：
沉淀后的养殖废水，经过滤后，渗浸经过朽木进行厌氧除氮处 理;再通过渗浸经过竹炭和石灰石进行好氧暴气处理后;经内电解 处理后，最后经过吸附处理后完成净化排出。
2.如权利要求1所述组合式养殖废水净化方法，其特征在于所 述厌氧除氮处理的朽木C/N比大于7，选用不合有酯类或芳香类的 阔叶类树种朽木或栽培过食用菌的树杆。
3.如权利要求1所述组合式养殖废水净化方法，其特征在于所 述内电解是利用铁屑和石灰石完成的，铁屑和石灰石的重量比为1∶ 1.8～3。
4.如权利要求1所述组合式养殖废水净化方法，其特征在于所 述吸附处理利用木炭和石灰石完成的，木炭和石灰石的体积比为2∶ 0.5～1.3。
5.如权利要求1或2所述组合式养殖废水净化方法，其特征在 于所述厌氧除氮处理中还设置陶粒，朽木和陶粒的体积比为2∶ 0.5～1.3。

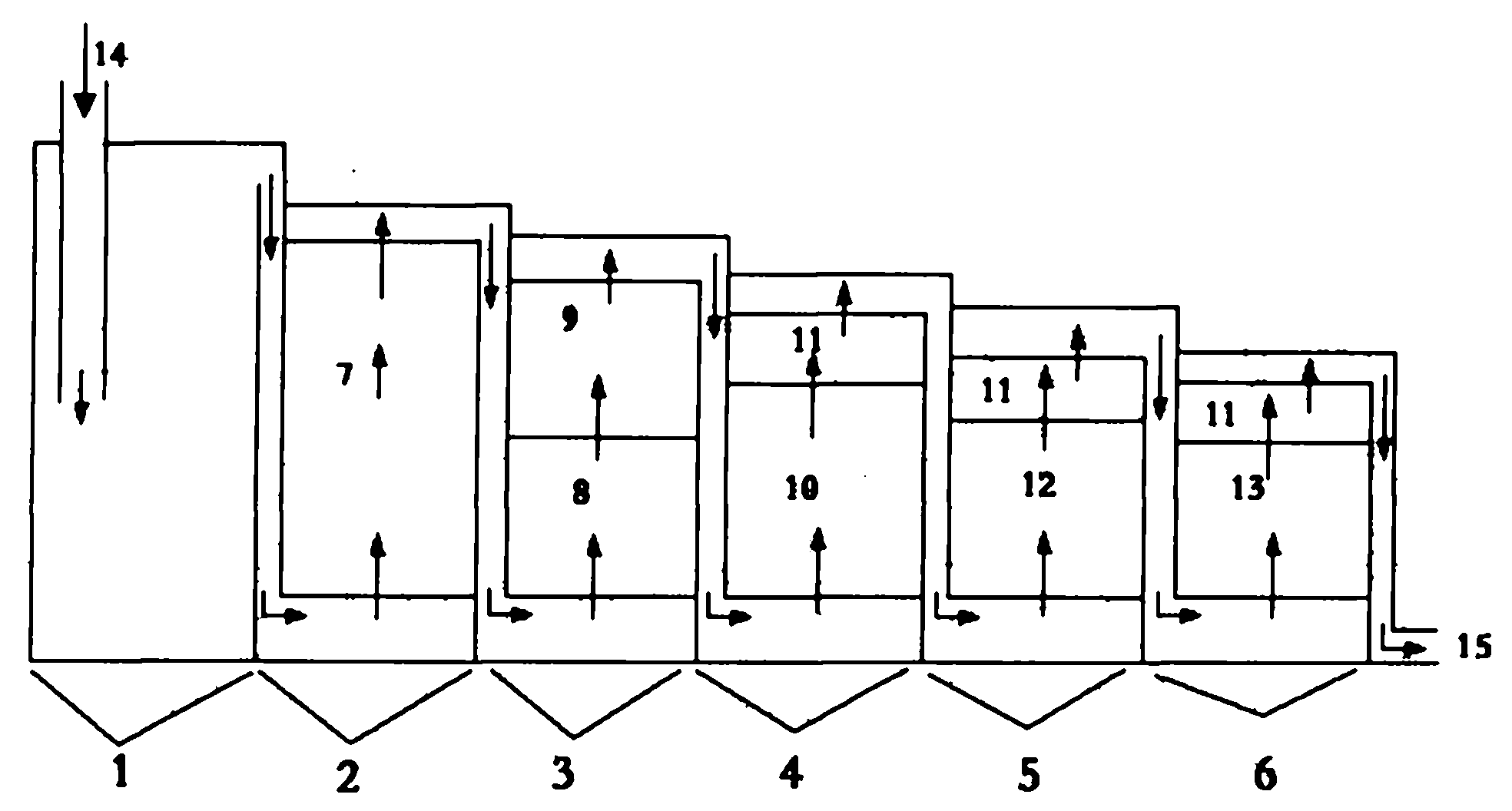

6.一种组合式养殖废水净化装置，它包括依次由管道连接联通 的沉淀箱、过滤箱、厌氧反应箱、好氧反应箱、内电解箱和吸附箱， 其特征在于所述过滤箱内设黄沙;厌氧反应箱内设朽木;好氧反应 箱内设竹炭和石灰石，暴气管设在好氧反应箱内。
7.如权利要求5所述组合式养殖废水净化装置，其特征在于所 述过滤箱内设有带孔的隔板，将箱体内分成左右两室，左室内设滤 板，左室内设粗粒黄沙，粒径为3-6mm;右室内设细粒黄沙，粒径 为1-3mm。
8.如权利要求5所述组合式养殖废水净化装置，其特征在于所 述内电解箱内设铁屑和石灰石，铁屑和石灰石的重量比为1∶1.8～3。
9.如权利要求5所述组合式养殖废水净化装置，其特征在于所 述吸附箱内设木炭和和石灰石，木炭和和石灰石的体积比为2∶ 0.5～1.3。
10.如权利要求7～9所述任意一项组合式养殖废水净化装置， 其特征在于所述箱体内的进水管伸入箱体底部，箱体底部设过滤板， 箱体下设排泥阀。
说明书
组合式养殖废水净化方法及装置
技术领域
本发明属于污水处理，具体涉及一种养殖废水净化方法及装 置。
背景技术
畜禽养殖场的污水中含有大量的污染物质，其污水的生化指 标极高，如猪粪尿混合排出物的CODcr值可达8100mg/L。这些高 浓度、未经处理而排放的污水进入自然水体后，可使水中的悬浮 固体物(SS)、化学耗氧量(COD)、生化需氧量(BOD)和微生 物含量升高，特别是污水中的氮(N)、磷(P)等营养物质会促 进低等水生生物的大量繁殖，使水体发黑发臭，导致水体的富营 养化。
随着规模化养殖场环境问题的出现，自20世纪80年代后国 内外才开始关注和研究养殖场废水处理的技术问题。目前养殖废 水主要还田、自然处理和工业化处理三种模式。还田模式适用于 远离城市、土地宽广且有足够农田消纳污水的经济落后地区，特 别是种植常年需施肥作物的地区。自然处理模式主要采用氧化塘、 土地处理系统或人工湿地等自然处理系统对养殖场粪便污水进行 处理，适用于距城市较远、气温较高且土地宽广并有滩涂、荒地、 林地或低洼地可作污水自然处理系统的地方。但中国有相当多的 养殖场集中在城郊或土地缺乏的地区，无法推行还田和自然处理 模式，这些养殖场废水只能选择工业化处理模式，工业化处理模 式包括厌氧处理、好氧处理以及厌氧+好氧处理等不同处理组合 系统。工业化处理模式主要优点一是占地少;二是适应性广，不 受地理位置限制;三是季节温度变化的影响较小。其主要缺点一 是投资大，每万头猪场粪便污水处理投资约120-150万元;二是 能耗高，每处理1m3污水约耗电2-4kW·h;三是运转费用高，每 处理1m3污水需运转费2.0元左右;四是机械设备多，维护管理 量大;五是需专门技术人员管理。
发明内容
本发明的目的在于提供一种组合式养殖废水净化方法及其 装置;从而克服养殖废水工业化处理模式的上述缺点。
实现本发明组合式养殖废水净化方法的技术方案为：组合式 养殖废水净化方法，它是有下列过程完成的：沉淀后的养殖废水， 经过滤后，渗浸经过朽木进行厌氧除氮处理;再通过渗浸经过竹 炭和石灰石进行好氧暴气处理后;经内电解处理后，最后经过吸 附处理后完成净化排出。
实现本发明组合式养殖废水净化装置的技术方案为：组合式 养殖废水净化装置，它包括依次由管道连接联通的沉淀箱、过滤 箱、厌氧反应箱、好氧反应箱、内电解箱和吸附箱;过滤箱内设 黄沙;厌氧反应箱内设朽木;好氧反应箱内设竹炭和石灰石，暴 气管设在好氧反应箱内。
本发明充分利用土地处理系统的污水净化原理，模拟自然净 化方式，通过功能集成减少土建和机械设备，降低工程造价;每 一箱体内填装不同的滤料和填料，充分利用微生物的去污能力， 减少产泥量和能耗，降低运行成本;核心设备为六个独立的箱体， 箱体内没有机械装置，维修简便，工人经简单培训之后可以自行 操作和维修。本发明针对养殖废水COD、总氮、总磷和固体悬浮 物含量高的特点，设计了分步式处理流程，设备简单、原料易得、 维修容易，能够解决中小规模养殖场废水的净化问题。
