申请日2007.01.22
公开(公告)日2008.01.09
IPC分类号C02F3/00; C02F1/58
摘要
本实用新型公开了一种糖蜜酒精废水微氧处理装置。建立一个微氧反应器，反应器中装有氧化还原电位在线控制仪的探头;控制器的电磁开关装在氧气管上，通过控制进入微氧反应器的氧气量来控制反应器内的氧化还原电位。微氧反应器中为富含硫酸盐还原菌、产甲烷菌和无色硫细菌的污泥，反应器污泥床以硫酸盐还原菌和产甲烷菌为主，上部沉淀区以无色硫细菌为主。微氧反应器还设有出水回流和生物气回流装置。本实用新型结构简单，运行成本低，系统的有机容积负荷大，COD去除率较高，在同一个反应器中既去除了硫酸根，又不影响产甲烷菌的活性，不产生二次污染，充分利用废水中的有用组分，科学合理地将有机污染物质转化成了沼气，实现了资源回收。
权利要求书

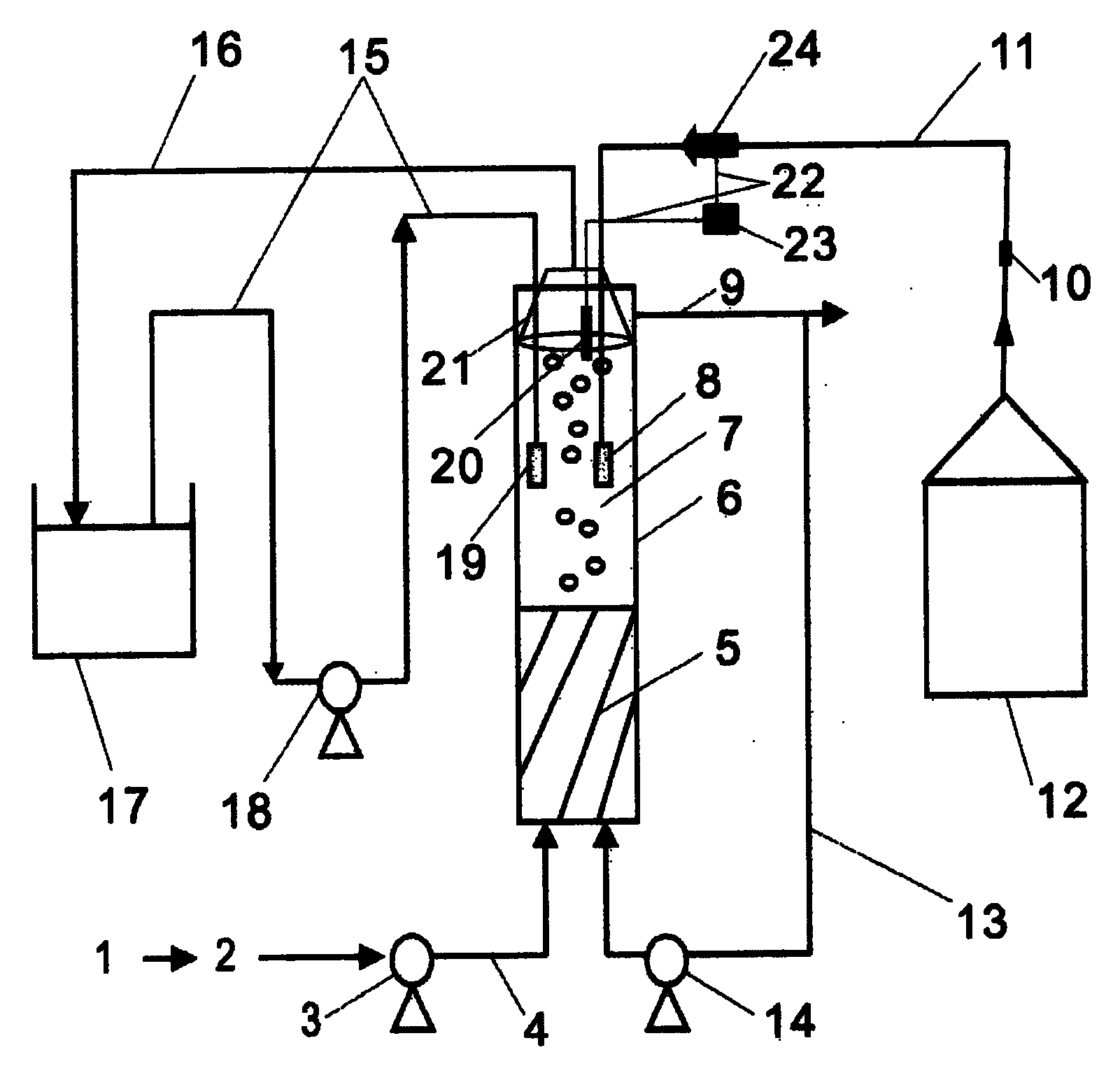

1、一种糖蜜酒精废水微氧处理装置，包括进水泵(3)、氧气管(11)、氧气 罐(12)、出气管(16)，其特征在于：调节池(2)与进水泵(3)相连，进水泵 (3)通过进水管(4)连接微氧反应器(6)，微氧反应器(6)下部为微氧反应 器污泥床(5)，微氧反应器(6)上部为微氧反应器沉淀区(7);微氧反应器(6) 上部一侧有一微氧反应器出水管(9)，通过出水回流管(13)与出水回流泵(14) 相连，然后进入微氧反应器(6)底部的微氧反应器污泥床(5);微氧反应器(6) 顶部有一三相分离器(21)与出气管(16)相连通往集气罐(17)，集气罐(17) 通过生物气回流管(15)与生物气回流泵(18)相连，生物气回流泵(18)通 过生物气回流管(15)与生物气回流曝气头(19)相连，生物气回流曝气头(19) 插入微氧反应器(6)的上部微氧反应器沉淀区(7)中;氧气罐(12)通过氧 气管(11)与氧气曝气头(8)相连，氧气曝气头(8)插入微氧反应器(6)的 上部微氧反应器沉淀区(7)中，氧气管(11)的中部装有氧气流量计(10)、 电磁阀(24)，电磁阀(24)通过导线(22)由氧化还原电位在线控制仪(23) 控制;氧化还原电位在线控制仪探头(20)插入微氧反应器(6)的上部微氧反 应器沉淀区(7)中，并通过导线(22)与氧化还原电位在线控制仪(23)相连。
说明书
糖蜜酒精废水微氧处理装置
技术领域
本发明涉及污水处理装置，特别是微氧系统处理糖蜜酒精废水的污水处理 装置。
背景技术
糖蜜酒精废水属于一种富含硫酸盐的高浓度有机废水，是一种较难处理的 工业废水。目前主要处理技术有混凝沉淀、蒸发浓缩、厌氧消化和膜过滤技术 等，但是由于传统的混凝沉淀方法易造成二次污染;蒸发浓缩法生产的副产品 附加值不高，市场较少，限制了该技术的发展;糖蜜酒精废水中由于硫酸盐的 存在，使得厌氧消化过程受到严重抑制，且易产生二次污染;膜技术处理彻底 但是处理成本较高，并且运行维护复杂，很难被广泛地推广使用。
发明内容
本实用新型的目的是提供一种有效处理糖蜜酒精废水的处理装置。
本实用新型是这样实现的：建立一个微氧反应器，反应器中装有氧化还原 电位在线控制仪探头，用来监测反应器中的氧化还原电位;氧化还原电位在线 控制仪的电磁开关装在氧气管上，通过控制进入微氧反应器的氧气量来控制反 应器内的氧化还原电位。微氧反应器中为富含硫酸盐还原菌、产甲烷菌和无色 硫细菌的污泥，三种细菌在微氧反应器均有分布，硫酸盐还原菌和产甲烷菌主 要分布在反应器污泥层，无色硫细菌主要分布在反应器上部的沉淀区。微氧反 应器还设有出水回流和生物气回流装置，通过出水回流降低反应器中的浓度负 荷，同时调节碳硫比;通过生物气回流，可以减少生物气中硫化氢含量，同时 增加氧气的利用率。
废水进入反应器以后，硫酸盐在硫酸盐还原菌的作用下被还原成硫化物， 继而，无色硫细菌在微量氧条件下将硫化物氧化成单质硫，与此同时，产甲烷 菌将有机物甲烷化。
本实用新型结构简单，运行成本低，系统的有机容积负荷大，COD去除率较 高，在同一个反应器中既去除了硫酸根，又不影响产甲烷菌的活性，不产生二 次污染，充分利用废水中的有用组分，科学合理地将有机污染物质转化成了沼 气，实现了资源回收。
